Magia música mesa sin menús, sin los botones (9 / 32 paso)

Paso 9: Crear enlace con el iPod (3)

Cómo conectarse a Arduino Mega

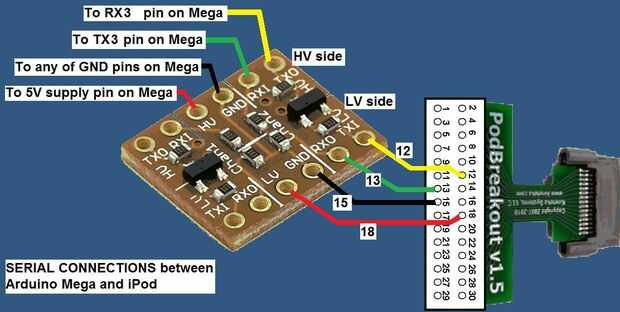

OK ha tenido que pasar, algunos diagramas de circuito.

Esta parte aborda cómo el Arduino habla con el iPod con conexión serial. Observe cómo el convertidor de voltaje se ha utilizado para mantener el lado de Arduino en el lado de iPod a 3,3 v y 5V

Soldadura para arriba exactamente como se muestra aquí. Asegúrese de que el convertidor de voltaje no es volver al frente y así sucesivamente.

Soldadura tiene que ser prolijo aquí todo lo contrario será totalmente fiable. Frote los orificios soldadura muy ligeramente con papel de esmeril fino envuelto alrededor de un pequeño destornillador en primer lugar, para asegurarse de que la soldadura tiene y fluye fácilmente, pero eso es sólo mi preferencia.

Me sugiere usando un iPOD más viejos para este proyecto como si haces una soldadura error te podría dañar tu costoso iPhone nuevo por ejemplo. Usé un ex-demo iPod Touch 2ª generación ***
