Magia música mesa sin menús, sin los botones (11 / 32 paso)

Paso 11: Cómo conectar el receptor RFID (2)

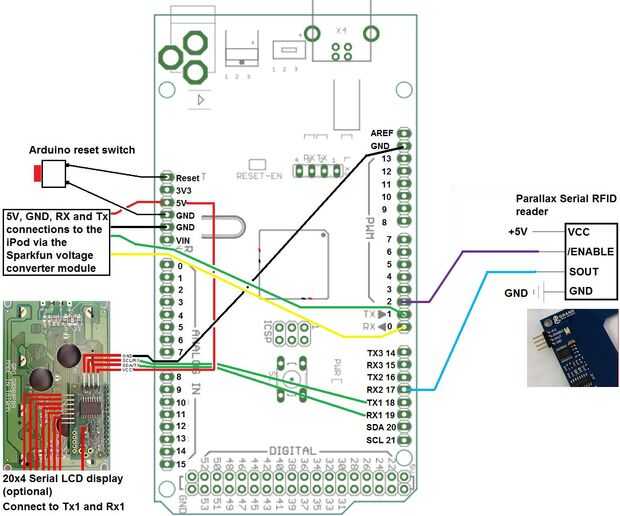

Cómo conectar el receptor RFID (2):

(Los cables de + 5 v y GND entre Arduino y el lector de RFID no se muestran en el diagrama).

También se muestra la pantalla LCD y también el botón de reinicio

Botón reset trae el pin de "reset" a la tierra cuando presiona.

SOUT el lector RFID se conecta a RX2 en la Mega (uno de sus puertos serie).

También se muestra la pantalla opcional. Esto tiene un + fuente de 5V, un cable a tierra y otros cables para comunicación serial TX1 y RX1 en lo Mega 2.
Nota: Si el primer inicio no pasa nada, interruptor de la RX1 TX1 cables de alrededor ya que es increíblemente fácil de conseguir mezclados!
