Magia música mesa sin menús, sin los botones (15 / 32 paso)

Paso 15: Cómo obtener sonido de iPod (2)

Cómo obtener sonido de iPod (2)

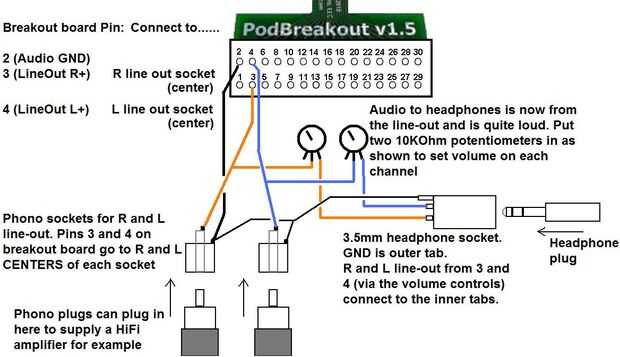

Diagrama de cableado

Tenemos a la derecha + ve señal de audio (clavija 3 en la PodGizmo) y un equivalente de izquierda (Pin 4 en el PodGizmo).
También hay un conector de "Tierra de Audio" en la PodGizmo que es el Pin 2.

La tierra de Audio (Pin2) debe ser conectada al anillo exterior de cada una de las tomas de salida de línea RCA y también a la pestaña exterior de la conexión para auriculares.

La señal de audio R (Pin 3) y L (Pin 4) luego conectar a la patilla CENTRAL de la R y L salida tomas respectivamente, y entonces estos alambres se extienden a las 2 aletas interiores de la conexión para auriculares.

Sin embargo mientras corren a la toma de auriculares hemos añadido potenciómetro 10 K en cada uno para permitir que el volumen de los lados R y L de los auriculares para ajustar de manera que no es demasiado ruidoso.
