Paso 3: introducción

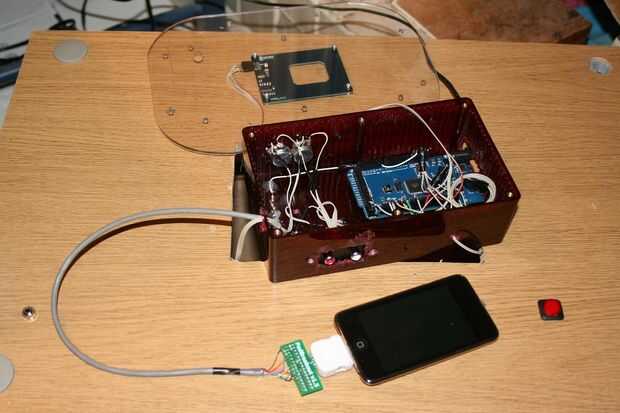

Esto muestra la idea general.
Un cuadro de proyecto posee el Arduino Mega. Un cable multifilar sale y se conecta al iPod Touch lo estoy usando.
Puedes ver el conector extraño en la base del iPod. Esta es la tabla de desglose de PodGizmo que tiene un enchufe de un lado para el iPod y 30 agujeros en un tablero de circuito del otro lado de la soldadura. Esto significa que puede soldar hasta los cables sin necesidad de un microscopio.
El lector de RFID de la paralaje es el objeto plano azul visto fijo en la parte inferior de la "tapa" del policarbonato abierto y el botón rojo es un botón de reset de Arduino que usted necesita para conseguir hablar con el iPod en el arranque inicial.
La mesa es realmente un pequeño gabinete comprado como un paquete plano de una tienda de muebles de muy bajo costo (ya que la primera cosa que hice en llegar a casa se cortó un agujero en la parte superior).
