Magia música mesa sin menús, sin los botones (6 / 32 paso)

Paso 6: Crear un vínculo con el iPod (1)

Crear un vínculo para el iPod (1)

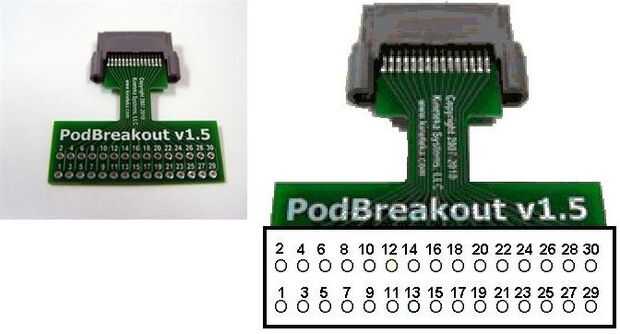

Aquí le damos la PodGizmo breakout Junta.
La izquierda es una foto de ella y a la derecha he alterado ligeramente para hacer el perno agujeros más obvios de la soldadura.

Esto se conecta a la base del iPod.

No utilizamos todos los 30 cables (¡ ufff!) pero necesitamos algunos para:

a) comunicación serial entre Arduino y iPod.
b) llevar a salida de audio a los enchufes de salida de línea y auriculares.
c) pin 21 tiene que conectarse a GND (tierra) a través de un resistor de 500kOhm para "contar" el iPod que ha sido conectado a un dispositivo externo.

El secreto es tomar cada aspecto a su vez, la tarea se rompe en pequeños pedazos.
