Paso 4: Paso 4: Lec'tronics y Juntándolo todo

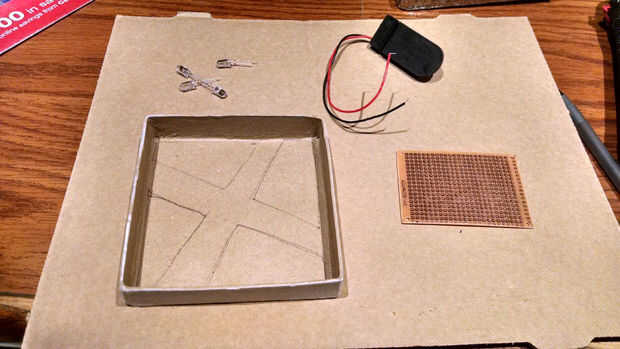

Para este paso he utilizado:
- Protoboard de 5x7cm (cualquier tamaño que quepa en la tapa de la caja menor funcionará)
- 4 x flashing RGB color cambiar LED
- resistencias de 2 x 330Ω (utilicé algunas resistencias de 1/4 watt que tuve alrededor de)
- Algunos fino alambre aislado (utilicé algunos viejos puentes de tablero), sólo necesita 3-4"
- Un sostenedor de batería 2xCR2032 con interruptor (también algunas baterías para ir allí)
- 1 hoja de papel decorativo translúcido
- Pegamento de Elmer (o sea en la mano que se pegue al papel)
- Soldador, soldadura + conocimientos básicos de soldaduras
- La parte superior de la caja del ultimo paso + una tapa de caja más pequeño también del último paso
- Pegamento o cinta doble cara espuma
- Algo para perforar y hágale un agujero en la tapa de la caja menor
Quería mantener esto simple, pero que también quería hacer ordenado puesto que no quiero algún lío de cables dentro de la caja. La placa puede ser innecesaria para algo este simple, pero realmente fue una de las opciones más baratas y sin duda hará más limpia. Hay muchas maneras de ahorrar dinero en materiales para este proyecto, elegí simplicidad sobre coste a un grado. Yo estaba pensando utilizando cinta de cobre conductora y de algunos SMD LED que pudo haber sido incluso más simple y más limpio en busca, pero cinta conductora es más costoso que estos breadboards baratos.

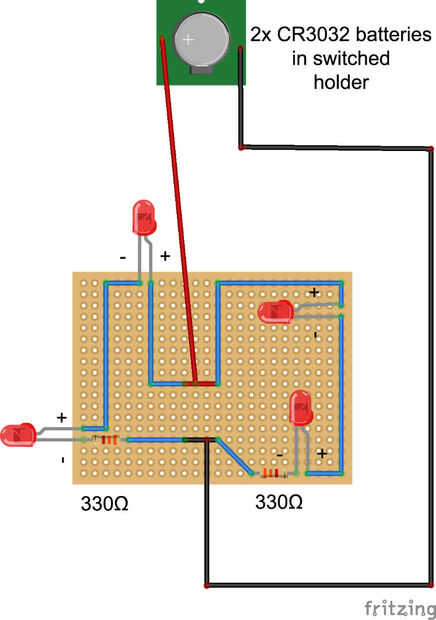

De todos modos, el circuito es muy simple con cadenas de 2 series de 2 LED cada una, en paralelo, de la que se alimentan de una batería de 6V (3, 2 x 3V CR2032 células) con un par de resistencias de 330Ω (gente eyed agudo notará que he usado resistencias de 3.3K en las fotos, pero que fue un error - todavía trabajado, aunque no tan brillante). He probado esta configuración con resistencias de 330Ω y CR2025 2 células (en el soporte con cable de serie) que mide unos 6.36mA actual en el terminal negativo de la batería después de una hora, y todavía es patadas después de más de 3 horas. Esto obviamente no conduce el LED cerca de donde deberían estar para que no sean super brillantes, pero brillante suficiente creo. Esto no es probablemente el circuito óptimo, pero fue lo que mi cerebro diminuto podría venir dado el deseo de esto funcionan con pilas de reloj 2.

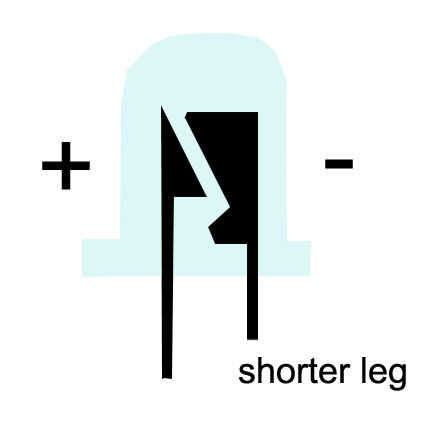

Una nota sobre el portapilas, los recibí tenían un "+" y "-" en los titulares - los fueron indicando el lado de la batería hacia abajo. Sería sabio que Compruebe la polaridad de los cables del soporte utilizando un metro antes de soldar. Si no hay ningún metro, 2 LED se puede poner junto con una resistencia comprobar que trabajan con las pilas en el soporte (y encendido) antes de soldar todo junto. Hay una foto de un LED de referencia que muestra cómo se sabe que las piernas se conectan a la + ánodo y - cátodo.

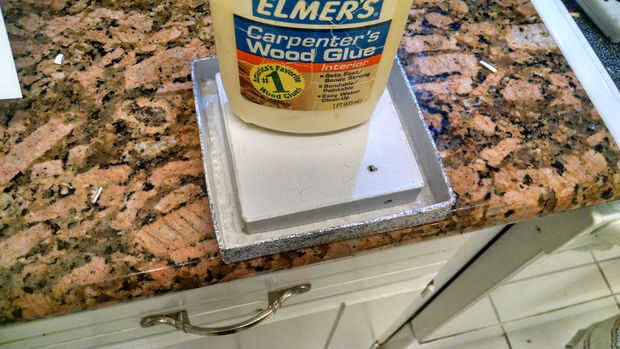

La junta montada fue pegada caliente (pero podría haber sido con cinta adhesiva con cinta doble cara espuma) en el interior de la tapa de la caja menor. Soporte de la batería fue colocado para sobresalir del borde de la placa de circuito por lo que podría ser un agujero perforado/asomó en la tapa de la caja más pequeña que un clip de papel podría ser utilizado para encender el LED, una vez que todo está montado. Soporte de la batería se caliente pegado (o podría pegado) a la placa una vez en posición. Un agujero que se penetra o perforado para permitir que un clip de papel a la acción del interruptor en el soporte de la batería (a través de la parte inferior de la tapa, en el caso de esta caja de regalo) - es buena idea probar esto funciona y taladro/poke el agujero, antes de pegar todo. Se ve el agujero utilizado para activar el interruptor con un clip de papel en la última foto de la caja se pegan para arriba.
La última foto muestra el ser superior pegados juntos, sin embargo echaba de menos conseguir una foto del papel translúcido que pegué en el interior de la tapa (debe estar claro cómo funciona). El papel translúcido fue pegado con Elmer y quería leer lo que había que seguir pegando hacia abajo. No utilizo pegamento en el papel translúcido ya que no permitiría que el papel permanezca plana contra la parte superior de la caja y manchará si cualquiera se pone en los lugares equivocados.
Cubrí el soporte tablero y batería con el libro blanco (aunque yo probablemente habría utilizado al plástico de una bolsa de tienda si lo hice otra vez), con los LEDs se pegue, para ayudar a ocultar las partes de la Junta de ser visto aunque el papel translúcido. Una vez que el pegamento en el papel translúcido se había secado en su mayoría, puse pegamento Elmers en los bordes de la caja más pequeña (que sostiene la placa de circuito con LED y batería), posicionado para cubrir la ventana, y añadido algunos más pegamento donde sea necesario y ponderado por lo que podría secar sin huecos. Es importante no olvidar poner un agujero en la caja más pequeña para activar el interruptor (y probando) antes de pegar ya que todo se sellará hasta después de este paso.
