Paso 3: Una vez separados pero todavía Unido por el cable de cinta, hacer mods
No necesita hacer ningún tornillo del ratón. Continuamente Compruebe que el cable de cinta es todavía en su conector - usar aguja fina nariz de vez en cuando a ajustados arriba y justo antes de volver a montar.

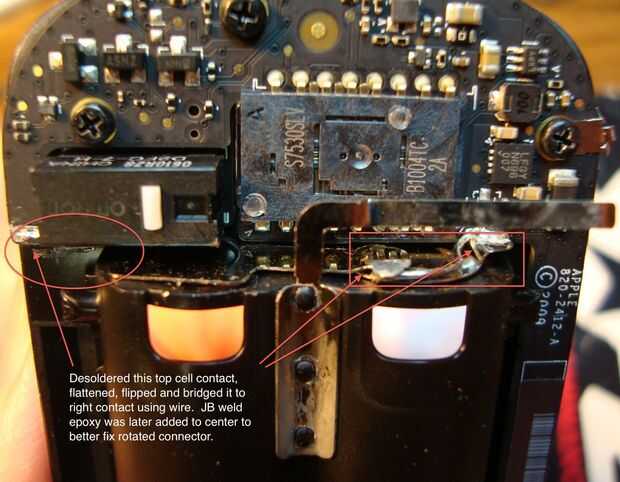

- -Soldadura / soltar el lado izquierdo (como se ve desde la parte superior) de la batería positivo de la batería terminal del borde exterior del PCB, su punto de conexión único.
- Acoplar el borne quitado, armadura detrás de la barra contacto metal y soldadura cable puente al borne positivo de la batería de lado derecho. Aplicar algunos epoxy / JB weld a zona de centro debajo de la barra contacto para garantizar reubicados terminal, sosteniéndolo cerca compartimiento de la batería.

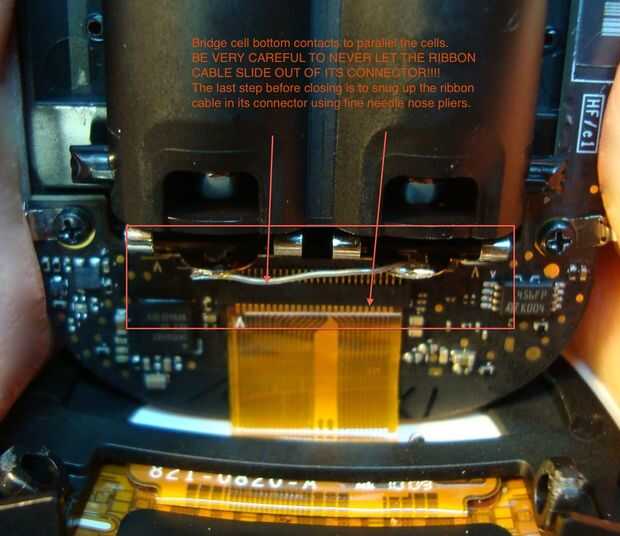

- Ejecutar un puente de alambre a través de terminales de la batería baja / negativa.
- Usar el DMM para asegurar la parte inferior (negativa) y superior (positivo) terminales de la batería están cortocircuitados no. Debe leer como abierto o alta resistencia entre ellos.
- Asegurar que ambos terminales de la parte inferior (negativa) de hecho están cortocircuitadas juntas y que ambas terminales de la parte superior (positivo) son así.
Usted está listo para volver a armar. Notas:
Utilizar epoxi/JB weld para asegurar la nueva terminal de la parte superior, positivo, (pegamento) para volver a unir la parte metálica de la parte inferior del ratón y para garantizar los planeadores plásticos 2 a cada lado del compartimento de pilas. Los planeadores tienen pines que corte las puntas de para volver a insertar. Este es un paso importante y delicado - asegurar la brecha alrededor del ratón y parte inferior es bastante uniforme, que el ratón gira correctamente (izquierda - y trabajo de Prensas del botón derecho del ratón), y que los planeadores insertaron tal que ratón se encuentra tan plano como sea posible sobre una superficie plana. Envuelven ratón en cinta adhesiva para un par de horas para epoxi curar.
La mecánica tiene que ser bastante preciso después del montaje para que el ratón funcione correctamente. Pero incluso si el ratón termina inservible debe al menos salgan con una mayor apreciación de la ingeniería y ensamblaje del ratón.
