Magic Wand TV remoto (12 / 15 paso)

Paso 12: La soldadura de su soporte de la batería y deslice el interruptor

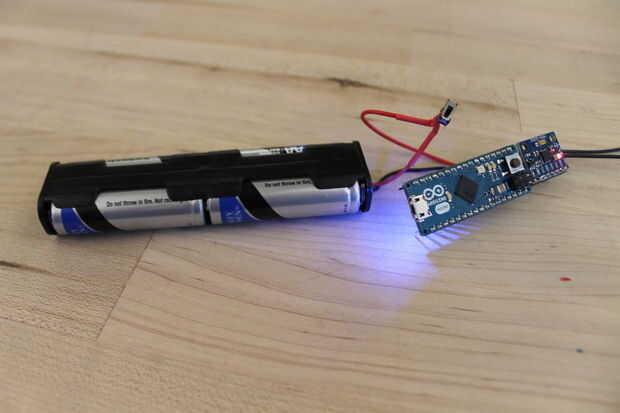

Para comenzar a soldar su soporte de la batería y deslice el interruptor a la Arduino, tendrá que recortar los cables en el soporte de la batería sólo abarque la longitud del pin correcto en la parte inferior de la Arduino al orificio del archivo TopLong.stl.

Comenzar por soldar el cable negro con el conector de tierra. Siguiente, soldadura el elcable rojo de la esquina pasadores en el interruptor deslizante. El interruptor que he comprado tiene 6 terminales, 3 en cada lado. Cortar un trozo de cable de medición que puede abarcar desde el interruptor deslizante en la parte inferior de la Arduino. Soldar un extremo del cable a la patilla central del mismo lado del interruptor deslizante que se suelda el portapilas a calibre. El otro extremo de la de calibre de alambre necesita ser soldado al pin VIN de Arduino.

Si se suelda todo correctamente, debería poder Utilice este interruptor para activar Magic Wand TV remoto encendido y apagado.
