Paso 5: Configure su MPU-6050 y LED infrarrojo
Ahora que haya encuentro códigos de control remoto de su TV, puede quitar el receptor de infrarrojos de tu protoboard. Es hora de empezar a trabajar con el MPU-6050 y el LED infrarrojo. Para configurar estos elementos, deben hacerse las siguientes conexiones:
| Arduino Micro | MPU-6050 | LED infrarrojo |
|---|---|---|
| 5V | VCC | x |
| TOMA DE TIERRA | TOMA DE TIERRA | x |
| PIN #3 | SCL | x |
| Pin #2 | SDA | x |
| RX | INT | x |
| PIN #9 | x | Resistencia de 100Ω, anode(+) |
| TOMA DE TIERRA | x | Cathode(-) |

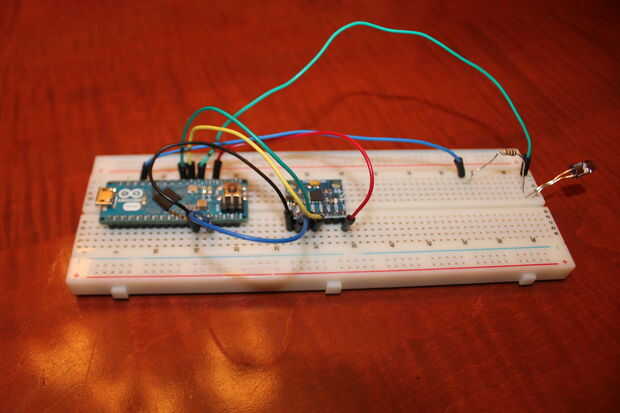

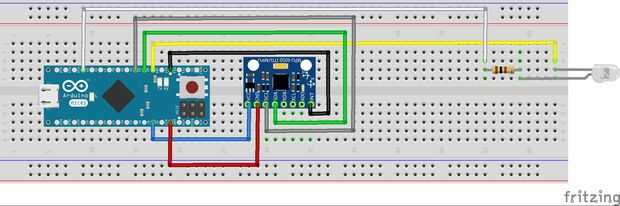

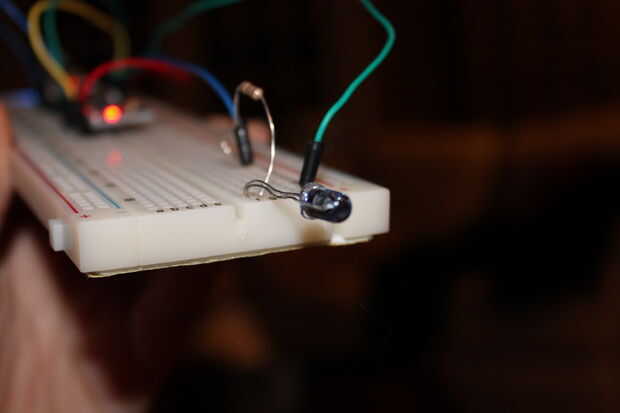

Como en la foto superior, asegúrese de que conecte el LED infrarrojo cerca del extremo de la placa y doblar sobre el borde para que el LED encuentra paralelo a la protoboard apuntando hacia los lados en vez de para arriba. Esto debe hacerse así que usted puede más adelante probar movimientos para la Magic Wand TV remoto con todos sus componentes todavía en su protoboard.
