Magnabiner - construir su propio mosquetón (2 / 13 paso)

Paso 2: Diseño de los archivos en un programa de CAD

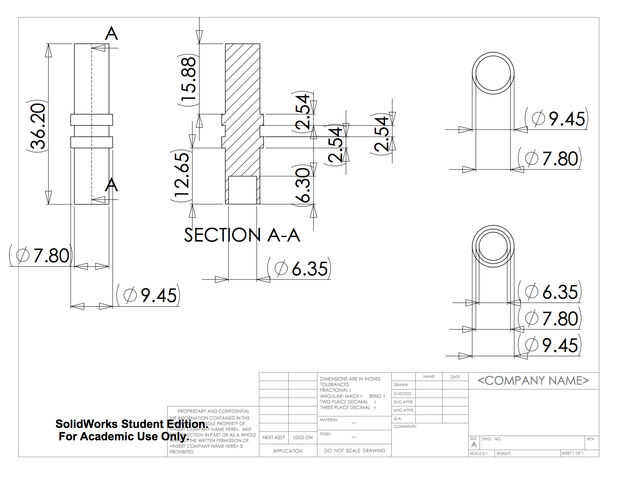

El siguiente paso después de dibujar su idea es convertir en algo legible para una máquina (CNC, chorro de agua, corte láser, etc.), así como proporcionar dimensiones si desea realizar cualquiera de los componentes a mano.  Hay varias maneras y programas para realizar esta tarea.  Para mi proyecto en particular, he utilizado SolidWorks como que pasa a ser el programa que tengo en mi computadora pero funcionará cualquier programa de CAD (Autocad, Rhino 3D, etc).  Una vez que tiene el programa de su elección listo y configurado, puede comenzar a su diseño, uno de los componentes a la vez, se traducen en un archivo de computadora.  Más tarde puede convertir múltiples partes en una Asamblea para ver todo el diseño funciona como uno.    Hay muchos tutoriales en Internet para aprender cómo su programa (he incluido algunos enlaces más abajo).  No eran muy difíciles de diseñar las formas cilíndricas y recomiendo tratando de hacerlos si quieres algo de práctica en cualquier programa se siente más cómodo de usar.  Por supuesto, he, incluido los archivos de CAD necesarios para utilizar en la construcción de este proyecto.

El archivo zip adjunto tiene todo que lo necesario para la construcción de este proyecto (archivos dwg, JPG, PDF, etc.).
