Magnabiner - construir su propio mosquetón (8 / 13 paso)

Paso 8: Deslizamiento de la puerta

La puerta corredera es claramente la más innovadora característica de este diseño.  La libertad de rotación en un rodamiento de bolas y usando un imán y una puerta corredera nunca antes han sido utilizados en la construcción de caribiner y aquí utilizamos los tres en un solo paso.

Este proceso depende en gran medida tener al menos alguna experiencia previa en un torno.  Sin embargo, incluso con una comprensión básica, usted puede hacer esto (para proporcionar una referencia, sólo comencé usando un torno hace unas semanas).

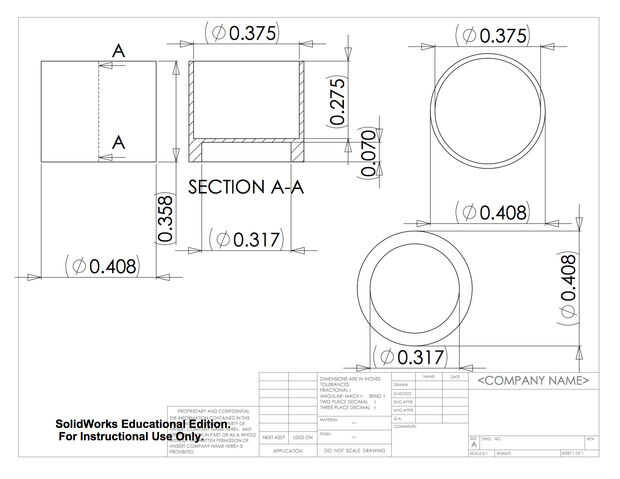

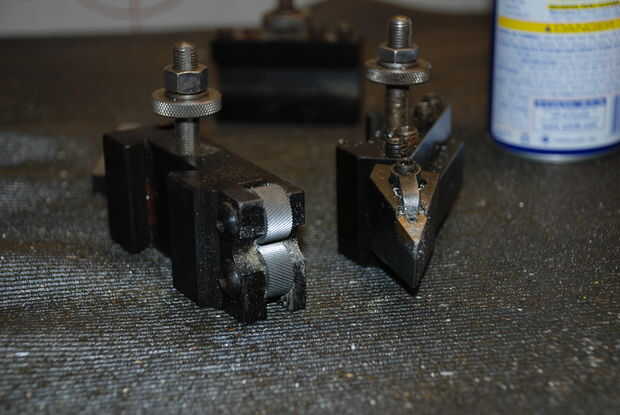

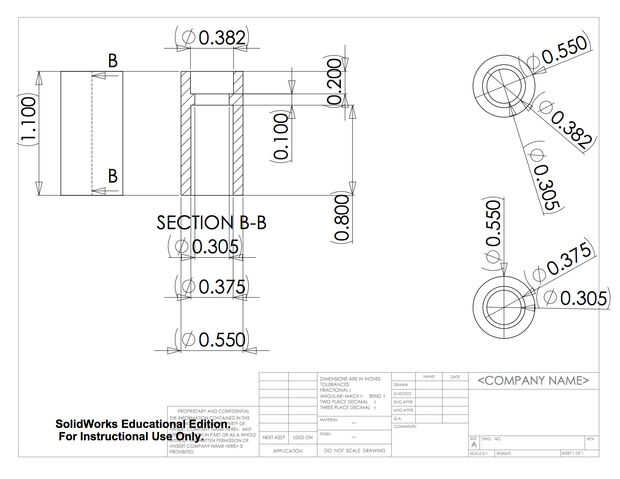

Básicamente que desea seguir los diseños que he adjuntado.  Utilicé la herramienta moleteada para crear los nudos en la corredera y luego una combinación de la herramienta de corte, molinos de extremo y brocas para los pasos adicionales.

Herramienta corte-todas las caras exteriores
Comenzar taladro agujeros o agujeros mas que ir a través de toda la obra
Final después de molino se taladren los agujeros que no pasar todo el camino, solía el molino de extremo cuadrado de la parte inferior del agujero.

Usar el PDF adjunto para ver qué bits de tamaño a utilizar y otra vez, si nada es clara o si necesita algún Consejo, me dispara un mensaje.
