Magpi: La interfaz de plataforma de juegos Micro Arduino (11 / 12 paso)

Paso 11: El sistema de alimentación en lugar de la soldadura

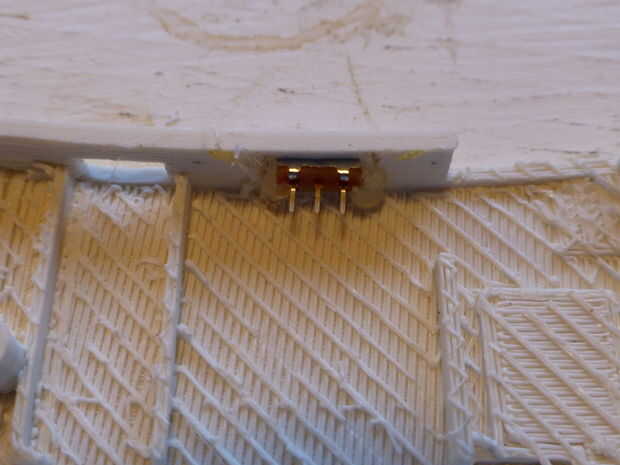

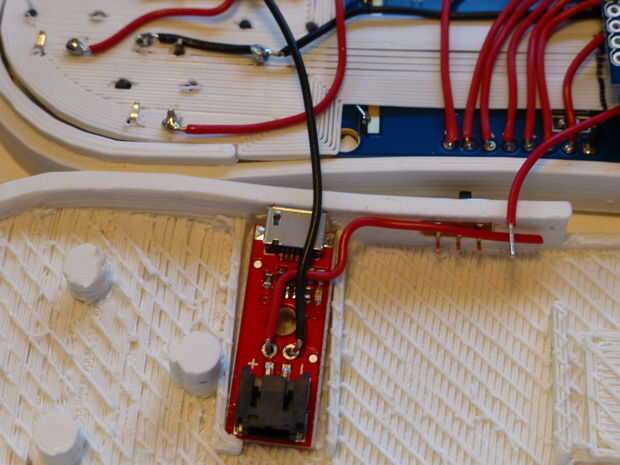

  1. Poner el el cargador lipo poder cambiar de lugar y ruta el rojo + cables de Arduino y el cargador de lipo en el interruptor y un cable negro de la lipo - terminal a tierra botón de cierre donde se soldar. Vea la foto.

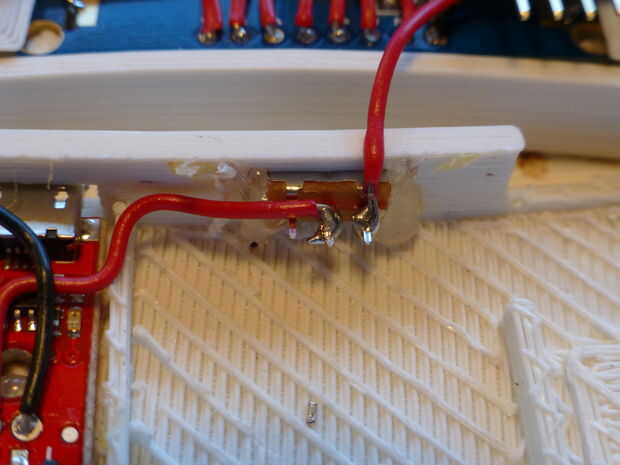

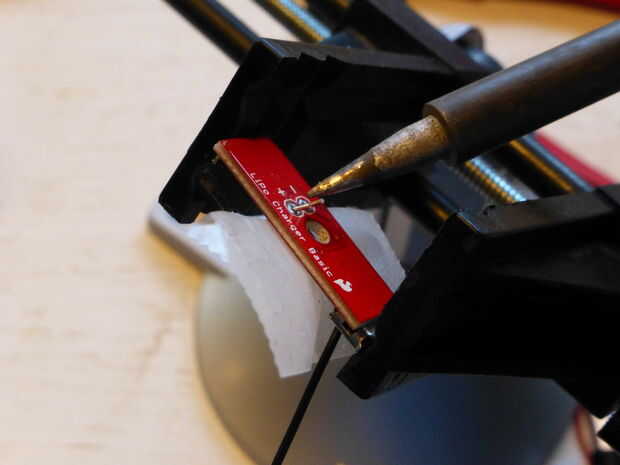

  2. Suelde los cables rojo y negro que acaba de ranurar cortado y pelado a los terminales positivo y negativo del cargador lipo. Vea la foto.
  3. Caliente-pegamento del interruptor y lipo cargador en su lugar.

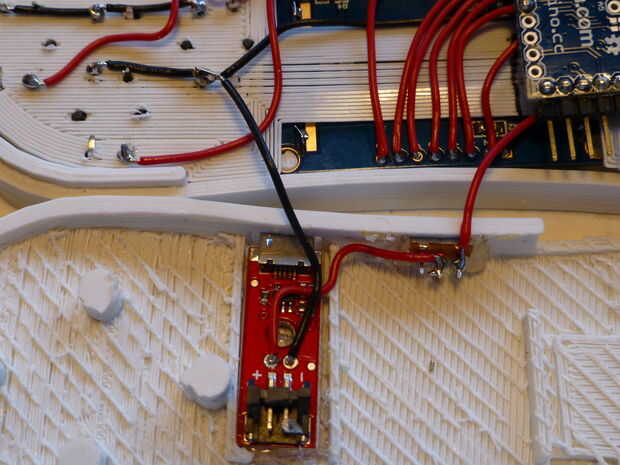

  4. Todos los cables de la soldadura. Ver fotos.

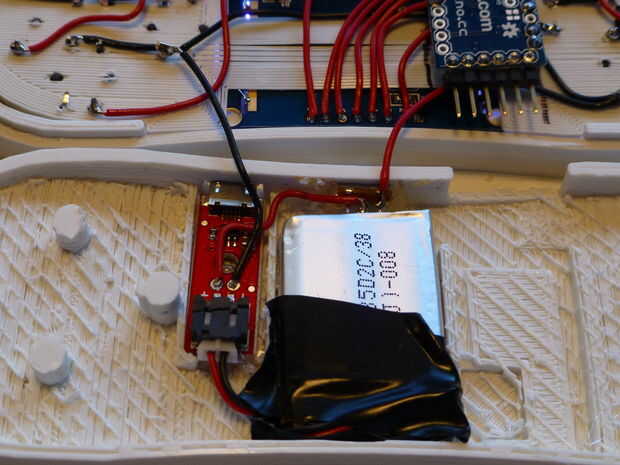

  5. Coloque la batería en su lugar, ajuste el cable del conector JST alrededor de él para mantenerlo fuera del camino. Usé cinta aislante para sujetar en su lugar.
