Paso 4: Cableado de la electrónica

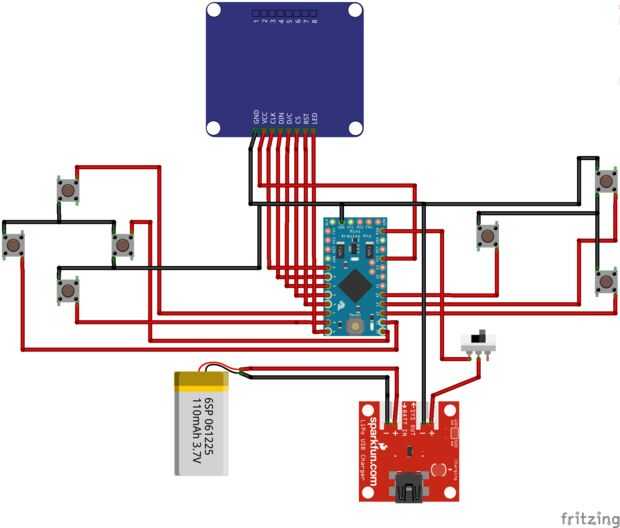

Aquí está el diagrama de cableado para la electrónica. En los pasos posteriores que he descrito cómo poner todo junto así que usted probablemente ni siquiera necesita el diagrama porque usted debe ser capaz de seguir las instrucciones y mirar las fotos. En el diseño de esto he intentado elegir pernos para facilitar el cableado, pero por supuesto son posibles, que sólo tendrás que modificar las asignaciones de pin en el software de magpi otras opciones de pin.
Que he montado dos diferentes magpi y mi hijo ha reunido a un tercero y lo hemos hecho diferente cada vez, así que no dude en armar cosas en orden lo que cada vez tiene más sentido para usted. Por ejemplo podría funcionar mejor para soldar todos los cables a la Arduino primero y luego soldarlos a los botones y pantalla LCD. Apreciados los comentarios!
