MagSafe para el resto de nosotros: adaptador de corriente magnético A DIY (2 / 8 paso)

Paso 2: Construir su enchufe

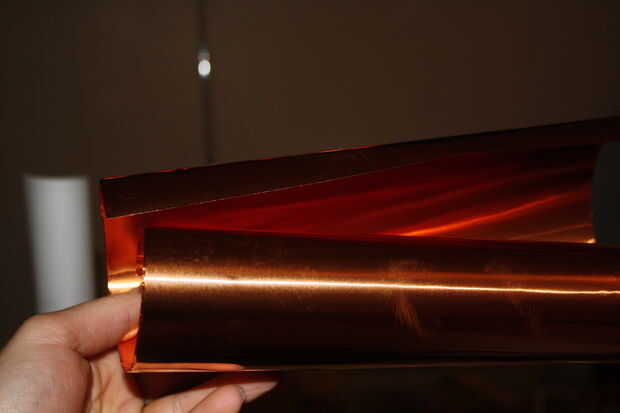

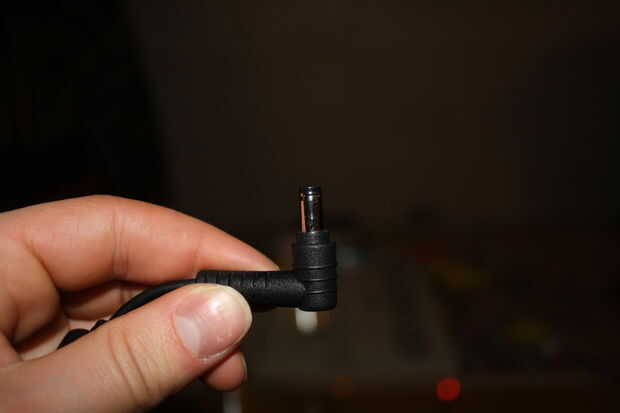

La primera cosa a hacer es cortarse un pedazo de la hoja de cobre es apenas ancho suficiente para cubrir la parte metálica de su adaptadores de enchufe. Esto es para eliminar cualquier diferencia entre el adaptador y los imanes de anillo. Corté mi hoja de cobre de ancho y era más que tiempo suficiente.

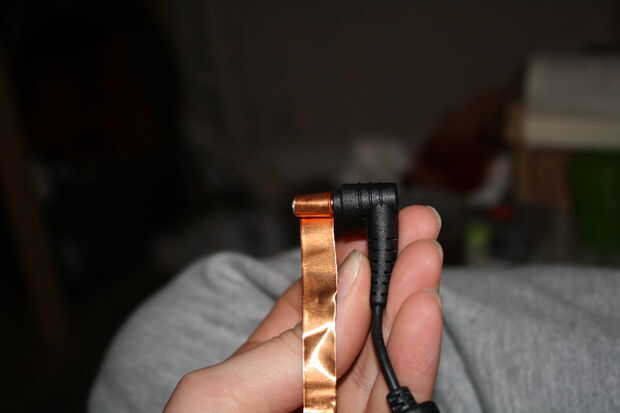

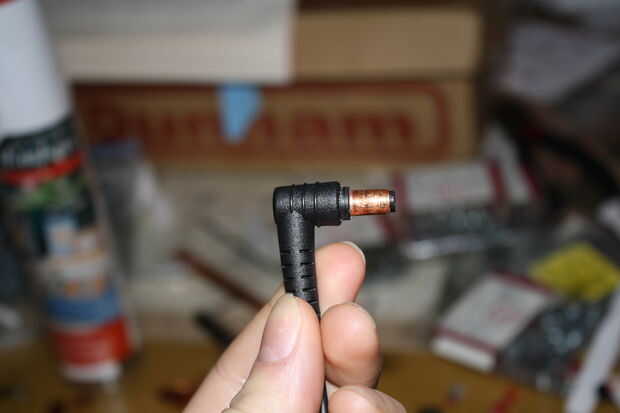

Envolver esta pieza el tapón hasta que sea suficientemente ancha como que los imanes de anillo quepan cómodamente.

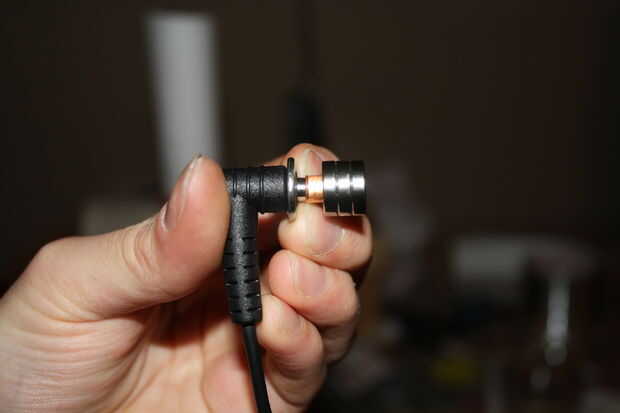

A continuación, colocar sus imanes, si hay un espacio entre el plástico de la clavija y la parte posterior de sus imanes, añada una arandela para que cuando llegue el momento de los de epoxy, el epoxy tendrá más para mantener.
Usé 4 x Magcraft marca en forma de anillo de neodimio imanes, tamaño 0.500 x 0.125 x 0.250", número de parte NSN0814.

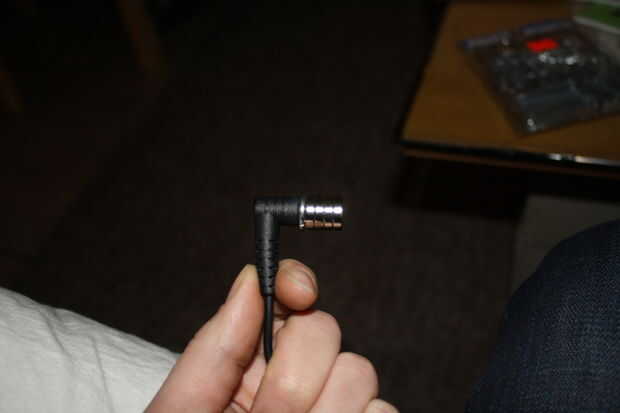

Empuje los imanes en el enchufe. Puede que sea más fácil que el cobre colgando sobre el borde del tapón y luego poner los imanes el cobre y la prensa los dos lados juntos para un ajuste preciso ajustan.

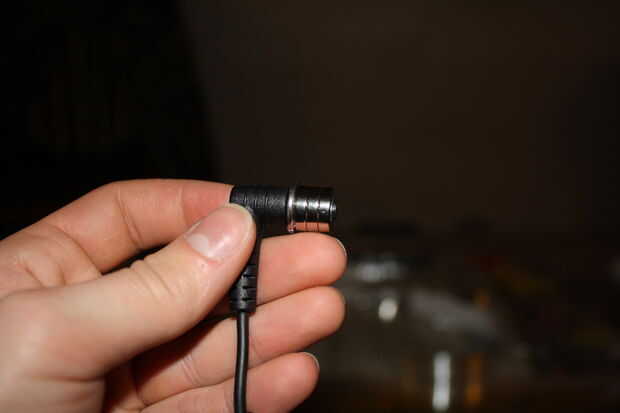

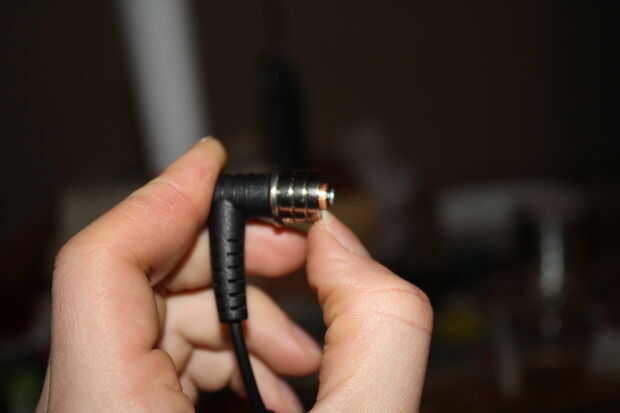

Lo más importante es que sus imanes tienen algún voladizo sobre el borde del adaptador, esto es para que no exponerse abiertamente al pasador central de energía hará en el siguiente paso que podría conducir a un cortocircuito.

Ahora corte cualquier exceso de cobre para que quepa por debajo del borde del adaptador de corriente.

Ahora estás listo para hacer su Pin de alimentación del centro.
