Paso 5: Quite la placa de circuito y prepararse para el interruptor

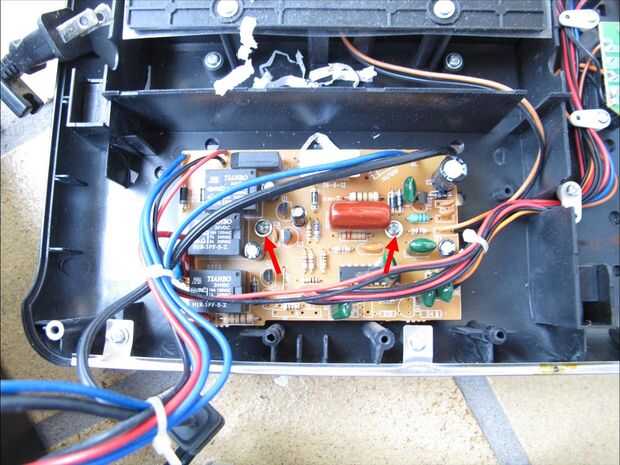

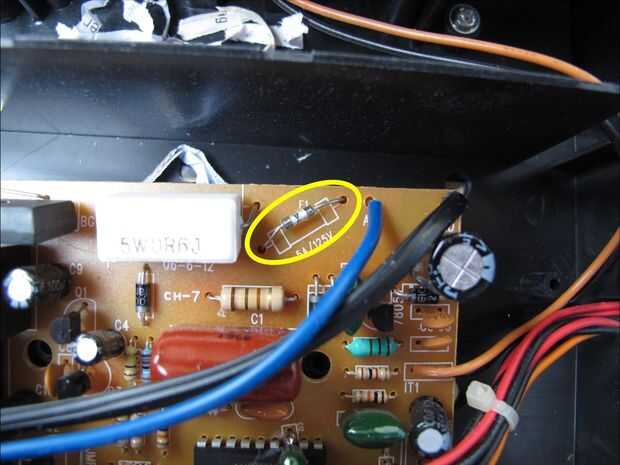

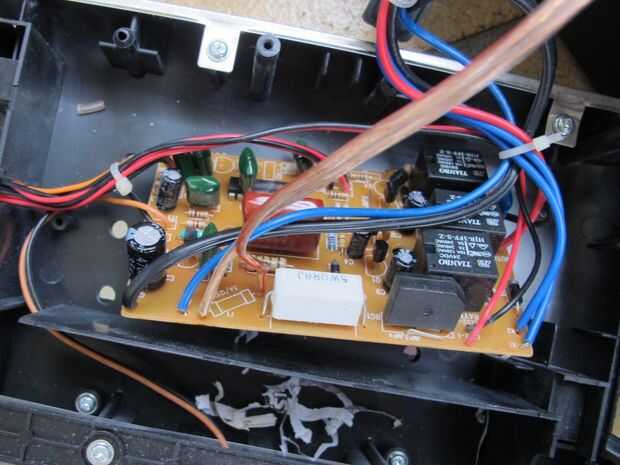

El fusible en el cuadro ya fue un reemplazo en mi unidad. El fusible de origen era la manera más grande, similar en tamaño a lo que está impreso en la placa de circuito.

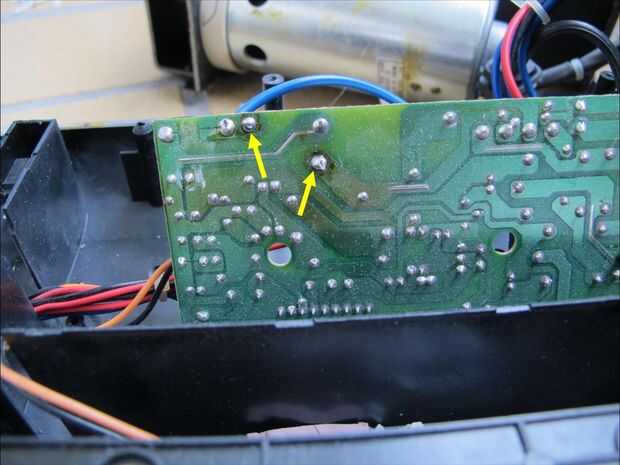

Desoldar el fusible con el soldador y el desoldador bomba.

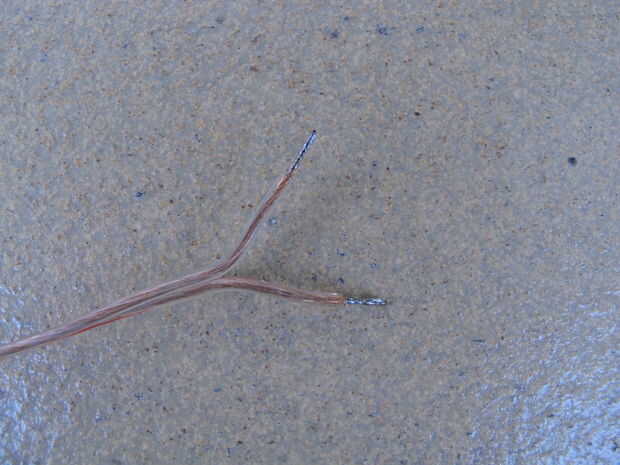

Preparar el cable para el interruptor automático de los cables y estañar previamente los extremos.

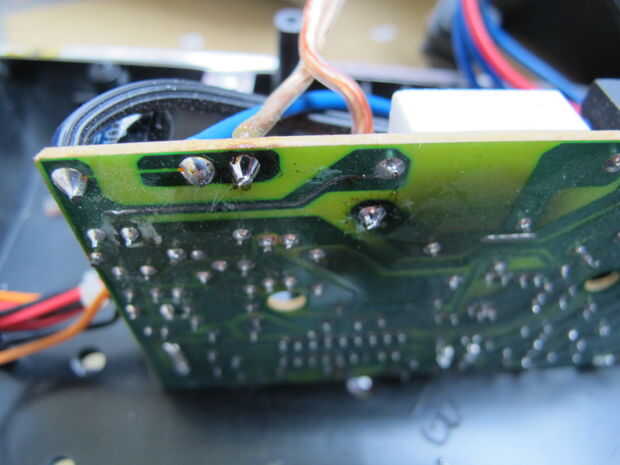

Pegar cada uno de los cables a través de uno de los agujeros de la PCB donde el fusible fue soldado en y de la soldadura de los extremos a la PCB.

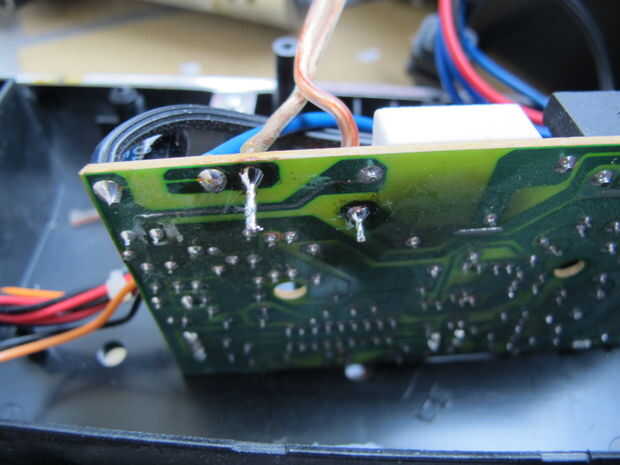

Corte cualquier exceso de cable para mantener las juntas de soldaduras lo más bajo posible.

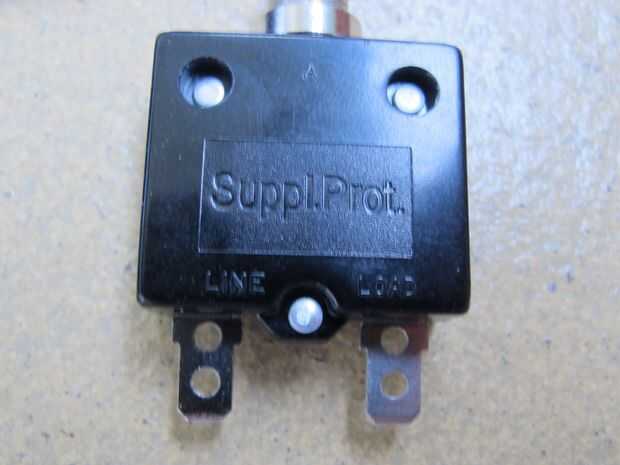

La superior izquierda cable es conectado directamente a la red eléctrica (si vieron el PCB desde la parte de atrás y justo al lado del cable azul cuando observaba desde el frente del PCB). Recuerda que cable está funcionando a esta conexión. Los conectores de los interruptores de circuito son nombrados "Línea" y "Carga" (al menos en mi caso). Así que usted quiere asegurar para conectar el cable que viene directamente de la red con el conector "Line".

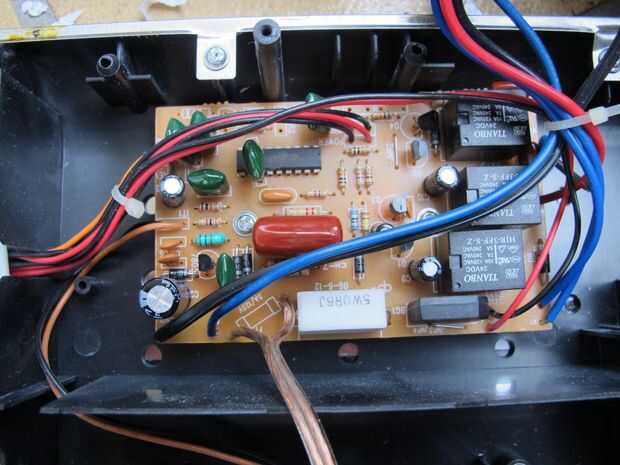

Reemplace la PCB para la cubierta y conecte con sus dos tornillos.
No coloque los estirones del cable del interruptor al otro extremo del cable todavía. Primero instalar el interruptor en la parte inferior de la carcasa, por lo que mejor puede estimar la longitud necesaria del cable.
