Make a Birdhouse Using the Laser Cutter (2 / 12 paso)

Paso 2: Paso 2: trazar el dibujo

Para comenzar a hacer la casa para pájaros, vamos a empezar con un trozo de tablero de madera modelo ¼". He comprado mi Junta de Home Depot, donde venden chopo o aliso tablas medir 5,5 pulgadas x 24 pulgadas. Este diseño toma aproximadamente 1 juntas de ½; las juntas normalmente se venden por entre $4,00 y $7.00 dependiendo de la madera; aliso cuesta más de álamo.

He hecho imágenes de estos diseños. Convertí los dibujos de SolidWorks en archivos DXF a través de AutoCAD, que se leen fácilmente por Corel Draw para cortar las piezas utilizando la herramienta de corte de láser de Epilog. Aunque AutoCAD ya no es una aplicación de dibujo realmente premier, es mi herramienta de la opción Editar archivos DWG y DXF, que son utilizados por Corel en el cortador del laser.

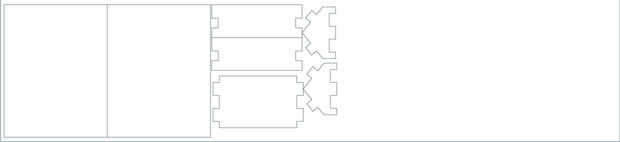

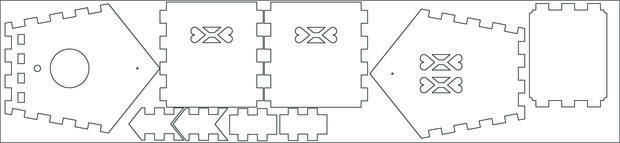

Los contornos de las dos tablas están por debajo: el tablero superior contiene los lados y la parte inferior de la estructura principal de la pajarera, así como los lados de la cúpula; la placa inferior contiene los lados de la cubierta principal así como la restricción de apoyo para el techo, que también sirve para unir a la sección principal de la pajarera.
