Paso 3: Construir el chasis y las ruedas

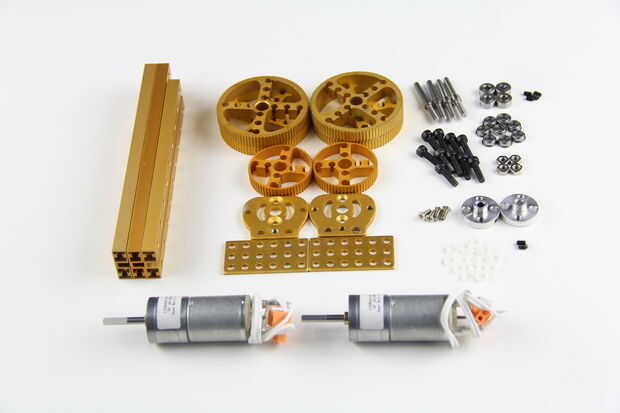

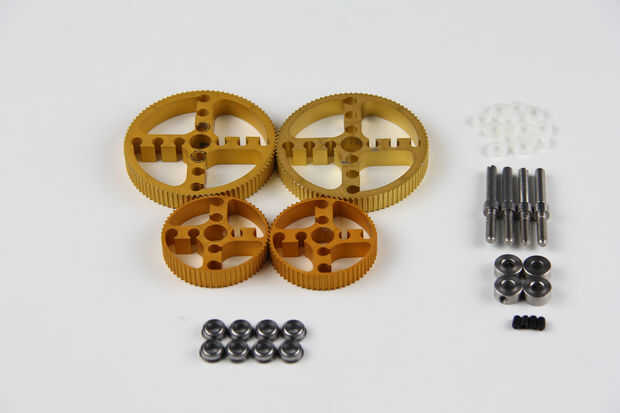

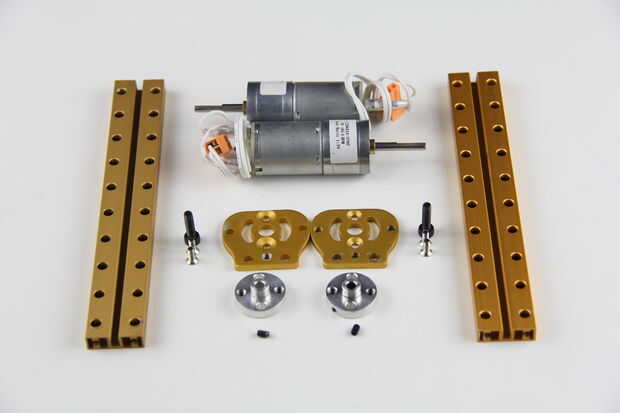

1 × viga 0824-144
2 × viga 0824-160
Polea de sincronismo de 4 × 90T
Polea de sincronismo de 2 × 66T
Placa de 2 × 3 × 6
2 × 25 mm Motor soporte
Motor DC de 2 × 25mm
4 × roscado eje 4 × 31 mm
Collar de eje de 4 × 4mm
Tornillo sin cabeza de 6 × M3 × 5
Brida de 8 × 4 × 8 × 3 m m del cojinete
2 × conector del eje 4mm
4 x tornillo avellanado M3 × 8
4 × Tuerca M4
Tornillo M4 x 14
Anillo de plástico
Procedimiento:

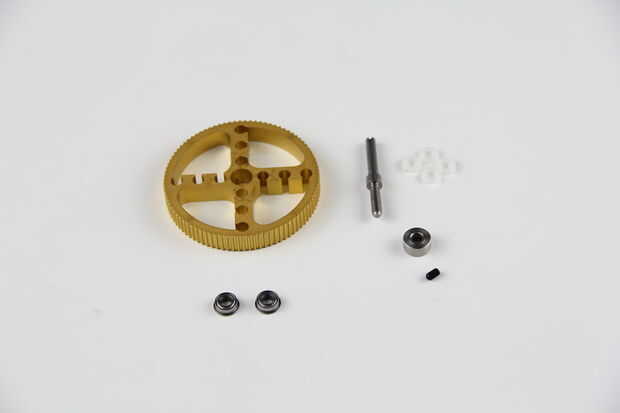

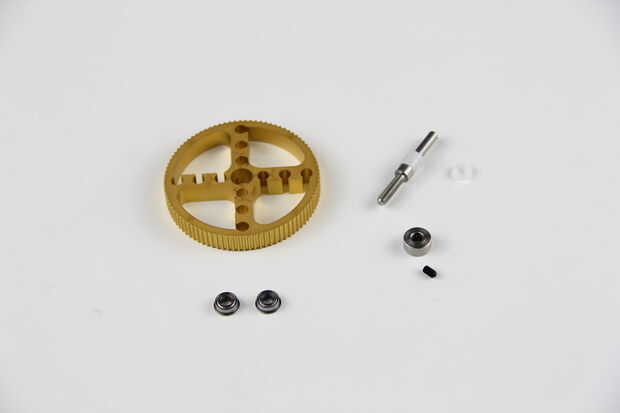

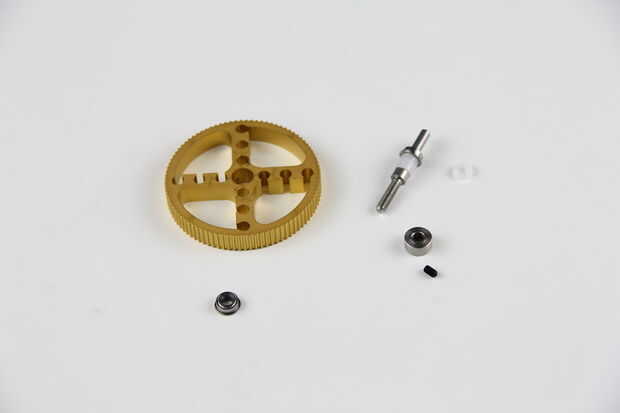

1. Inserte el eje roscado 4 × 31 mm 3 anillos plásticos.

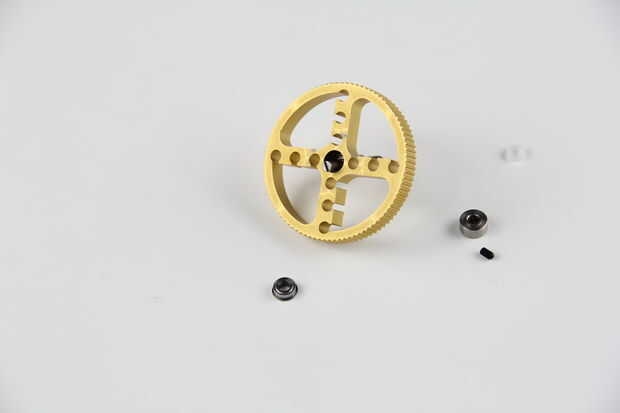

2. Inserte el eje roscado 4 × 31 mm con anillos de plástico en la brida del cojinete de 4 × 8 × 3 mm.

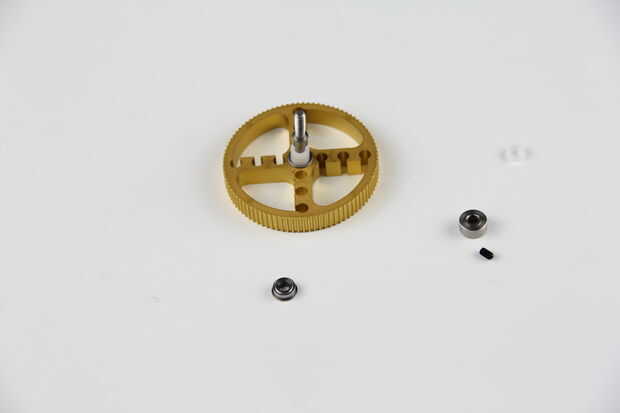

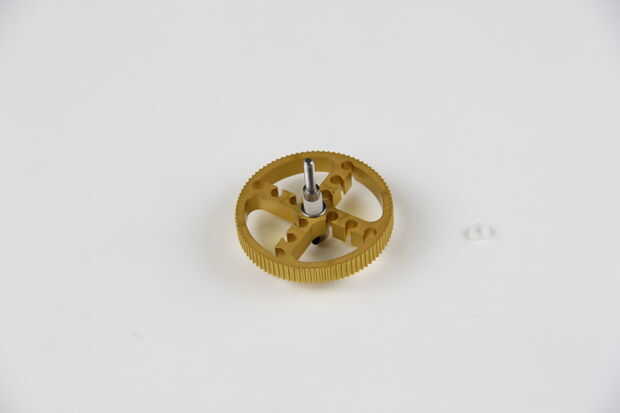

3. Instale el eje roscado 4 × 31 mm con brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.
4. Gire sobre la rebanada de la polea de sincronización 90T.

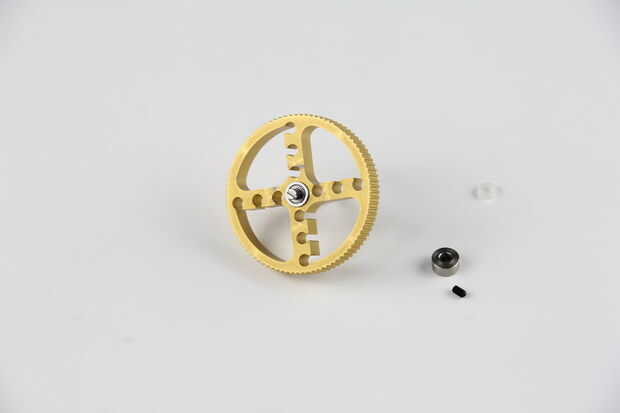

5. Introduzca la otra brida cojinete 4 × 8 × 3 mm en la polea de sincronización 90T.

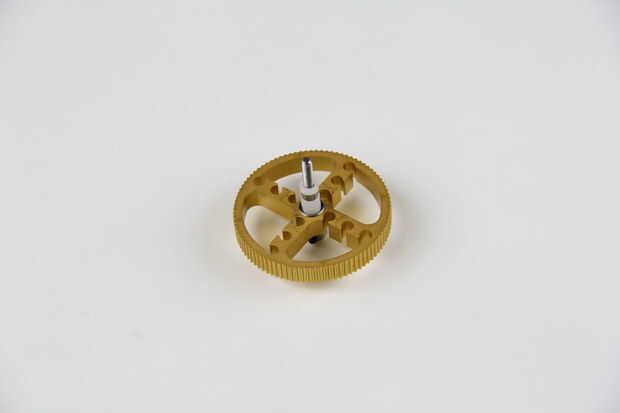

6. Ponga el Collar del eje 4mm en el eje roscado 4 × 31 mm.

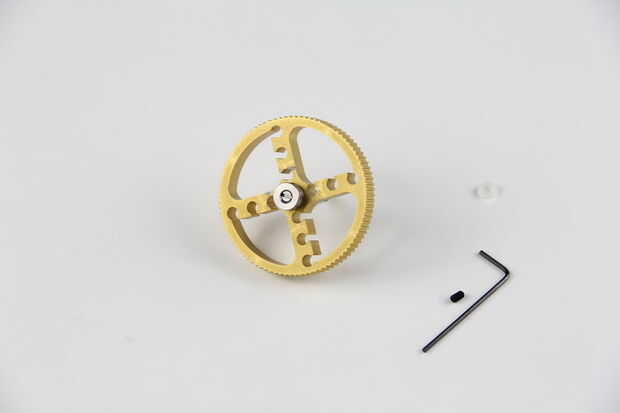

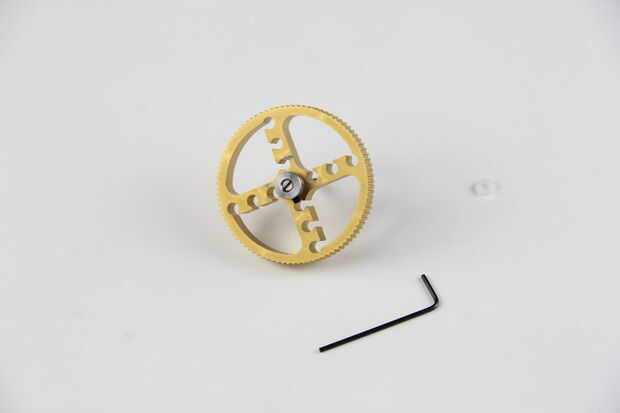

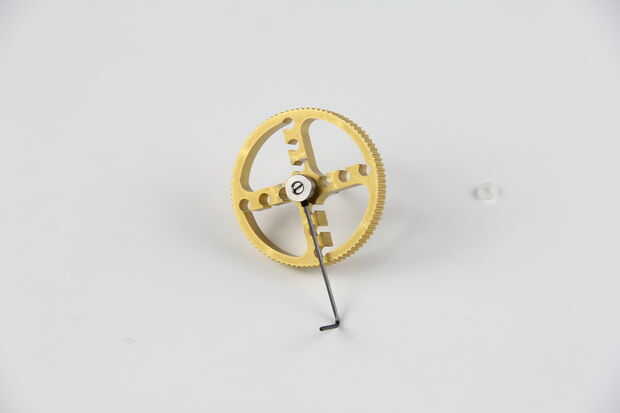

7. Inserte un tornillo sin cabeza M3 × 5 en el collarín del eje 4mm con un destornillador Hexagonal de 1,5 mm.
8. Instale un anillo de plástico en el eje roscado 4 × 31 mm.

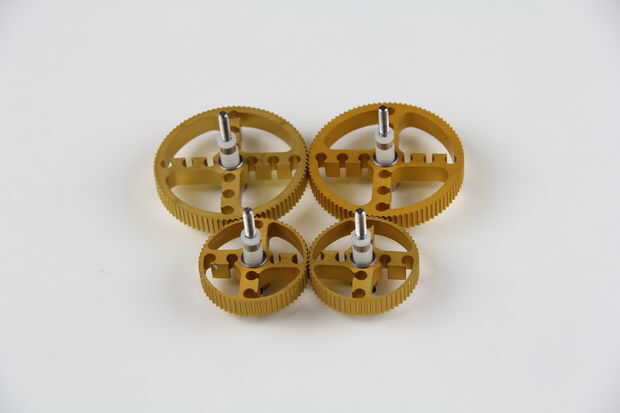

9. construir otra 3 ruedas como paso 1 al paso describen 8.

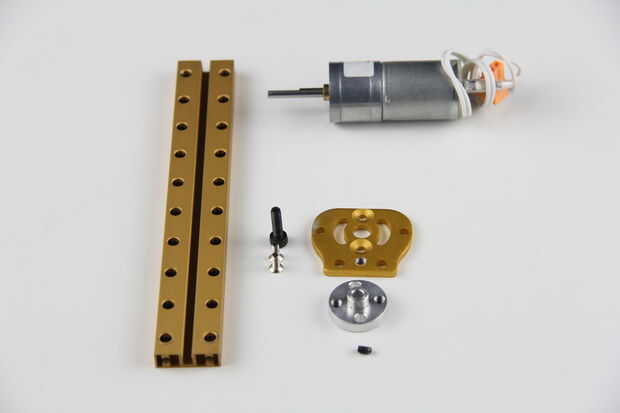

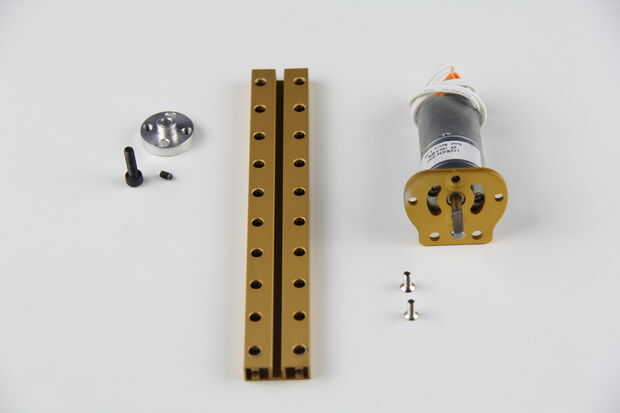

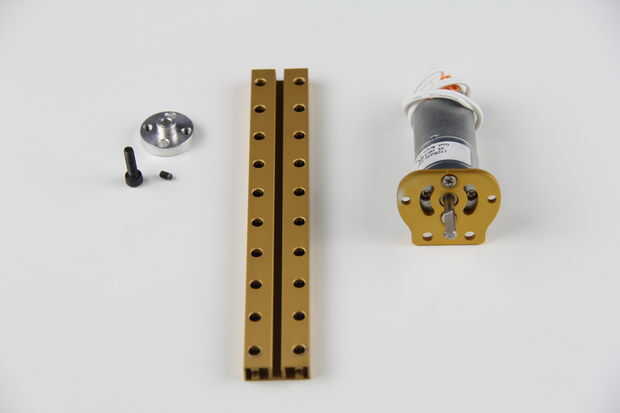

10. Instale el soporte del Motor 25mm en el Motor DC 25mm.
11. Inserte 2 avellanada tornillo M3 x 8 soporte Motor the25mm para instalar el Motor de la CC.

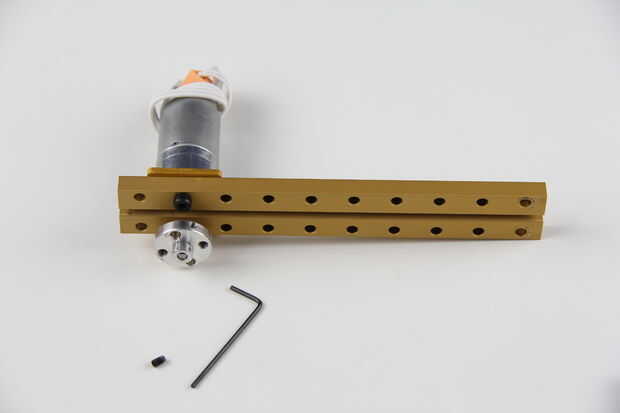

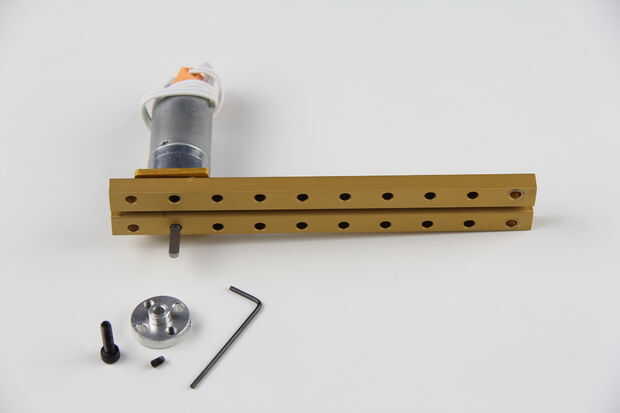

12. Introduzca el motor de la C.C. con el soporte de Motor en la viga 0824-160.

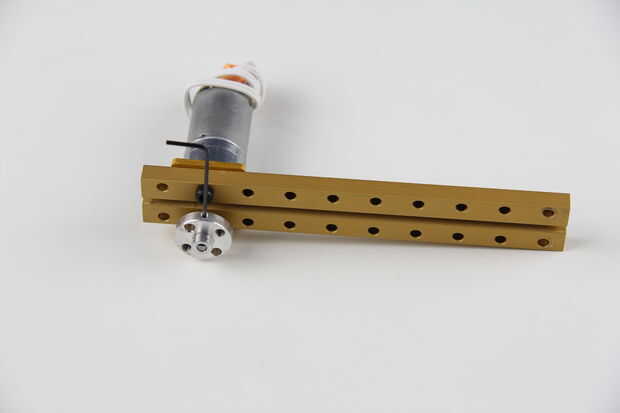

13. Inserte un tornillo M4 × 14 para instalar el motor de la C.C. en viga 0824-160.

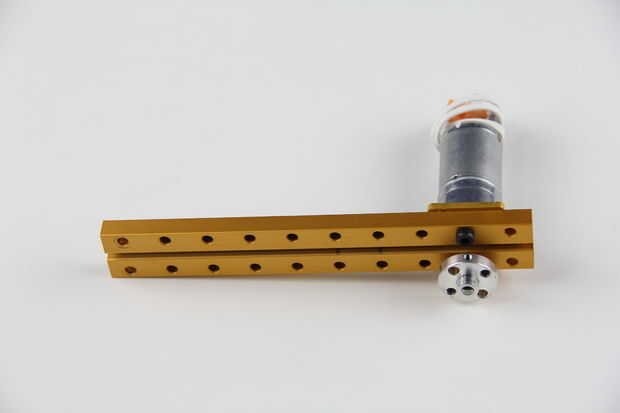

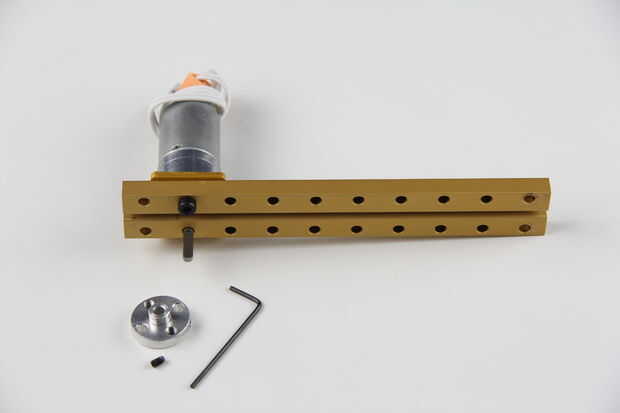

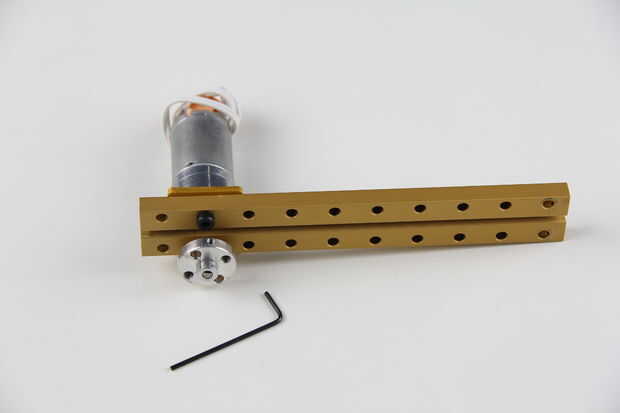

14. Instale el conector de eje de 4mm en el motor DC.
15. Inserte un tornillo sin cabeza M3 × 5 en el conector del eje 4mm.
16. Bulid otro titular motor DC como paso 10 paso 15 describen.

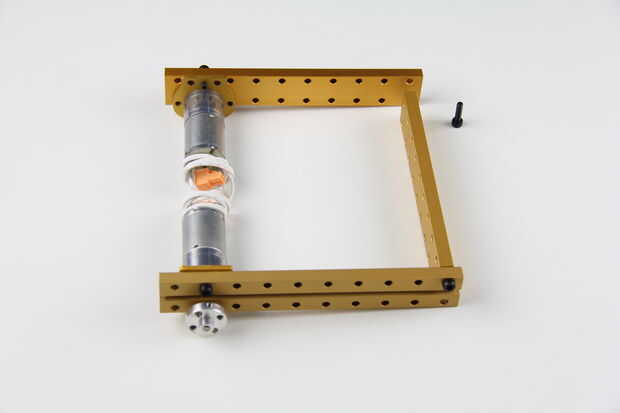

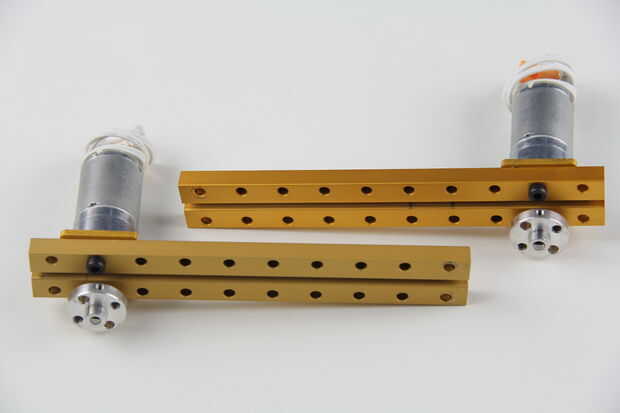

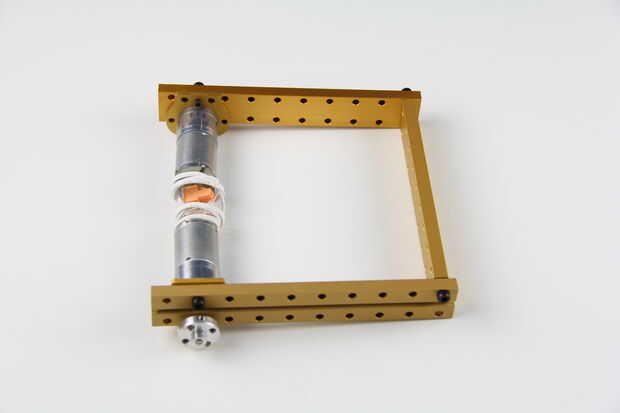

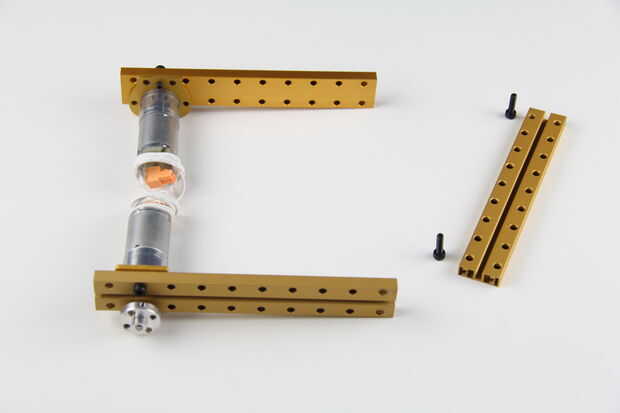

17. instalar Haz 0824-144 en el soporte de motor DC por un tornillo M4 × 14.

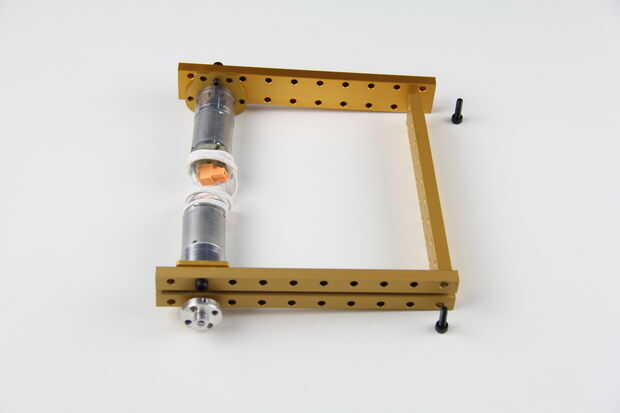

18. instalar Haz 0824-144 en otro motor de CC por un tornillo M4 × 14 para construir el chasis.
