Makeblock Walle (4 / 16 paso)

Paso 4: Colocar las ruedas al chasis

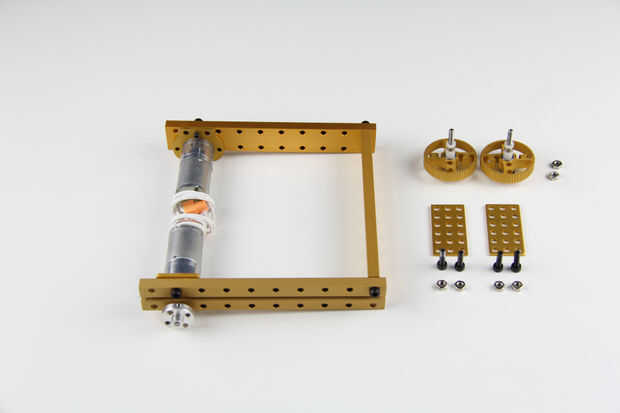

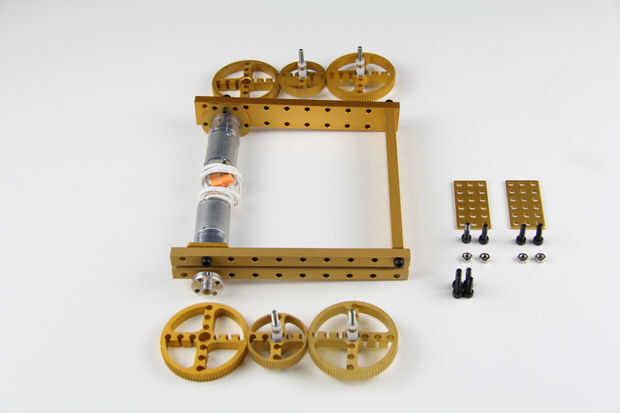

Materials List:
Soporte motor DC
2 × tiempo polea 90T rueda
2 × tiempo polea 66T rueda
Polea de sincronismo de 2 × 90T
Placa de 2 × 3 × 6
8 x tornillos M4 × 14
4 × Tuerca M4

Procedimiento:

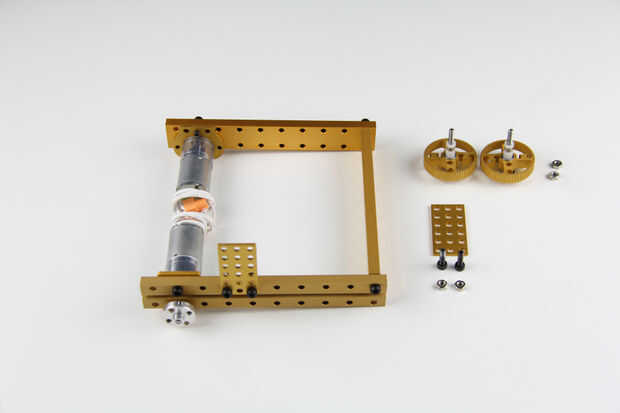

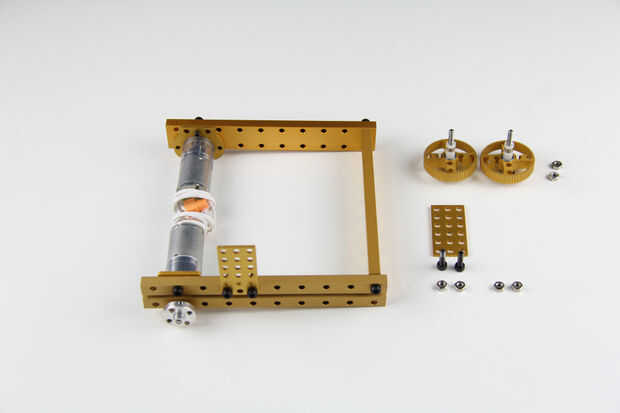

1. Instale una placa de 3 × 6 en el soporte de motor de DC con 2 tornillo M4 × 14.
2. Inserte y apriete la tuerca M4 por tornillo.

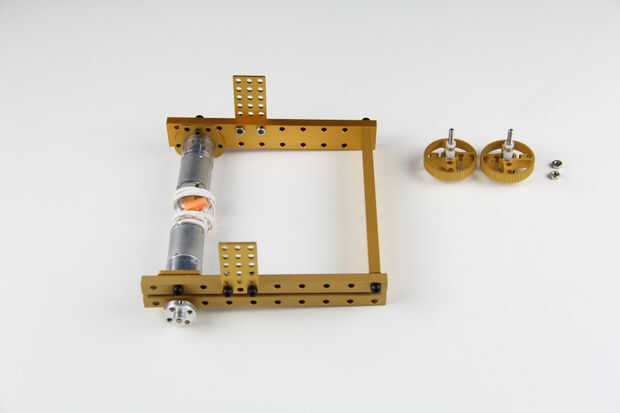

3. instalar otra placa de 3 × 6.

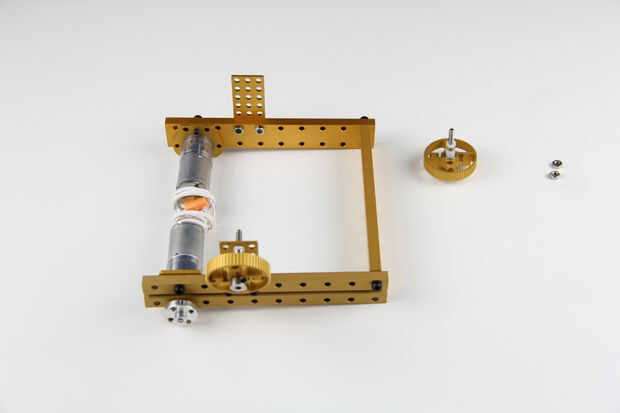

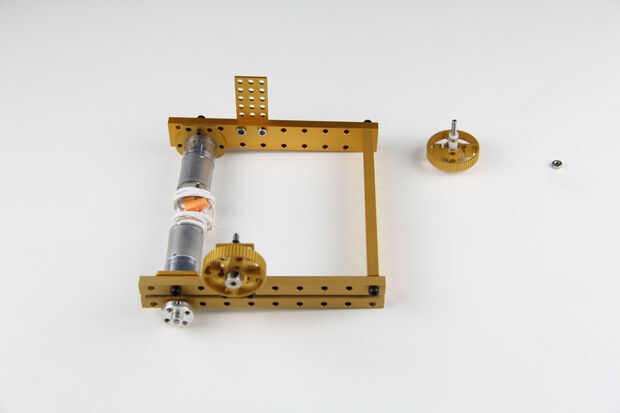

4. instalar una polea dentada 66T rueda en la placa de 3 × 6.
5. Inserte y apriete la tuerca M4 a la rueda de la polea de sincronismo 66T.
6. Instale la rueda dentada polea 66T otra.

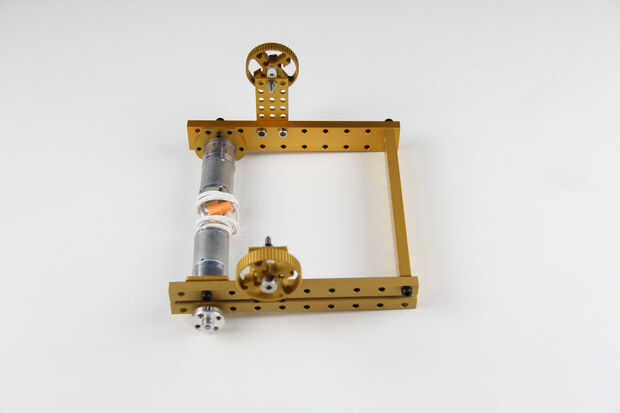

7. instalar una polea dentada 90T al motor DC en el conector del eje 4mm.
8. Inserte y apriete la tuerca M4 a la polea de sincronización 90T.

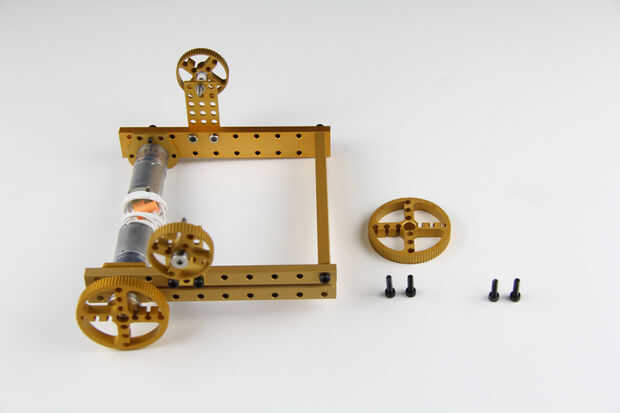

9. instalar otra placa de 3 × 6.

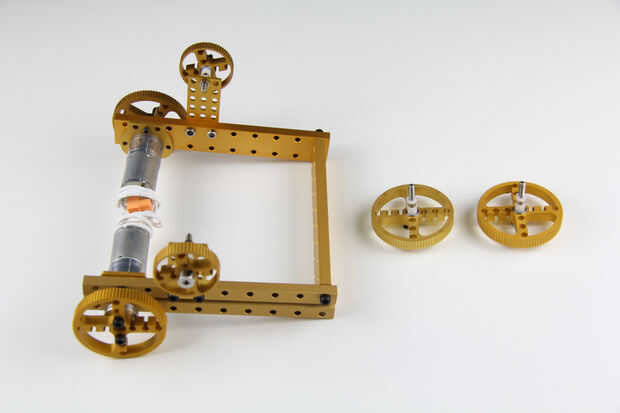

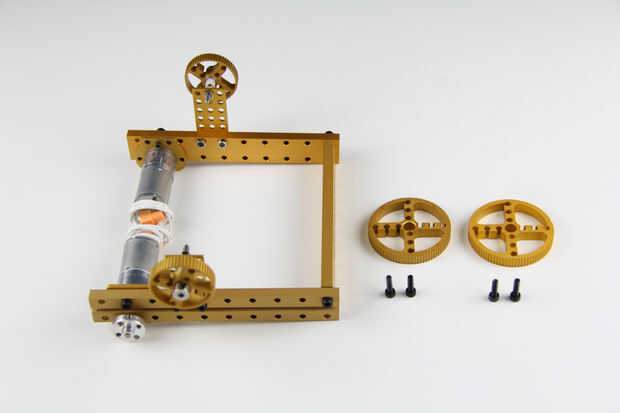

10. instalar una rueda de polea de sincronismo 90T en el soporte del motor DC.

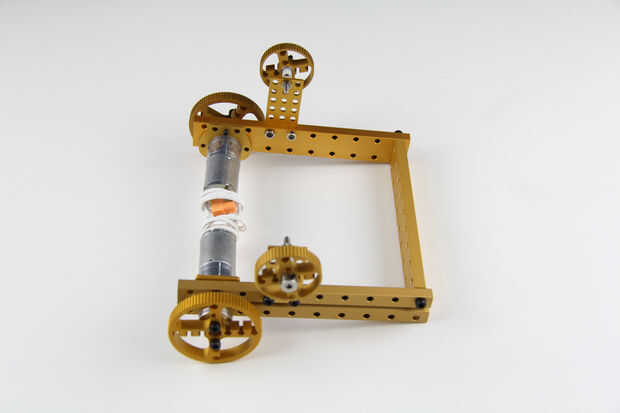

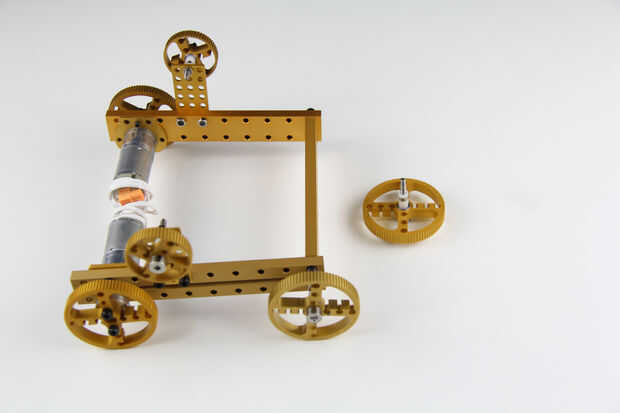

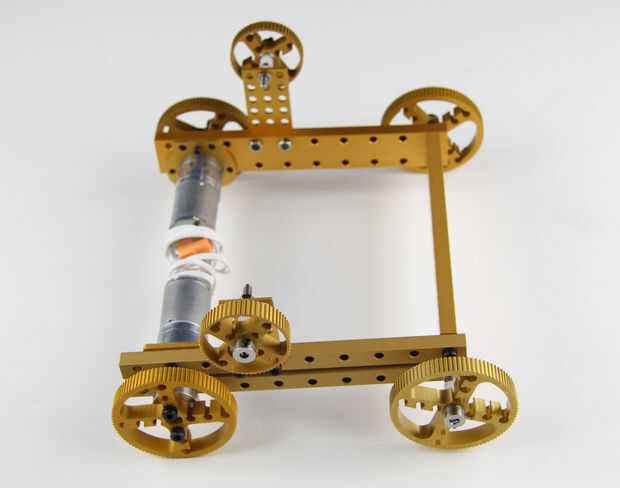

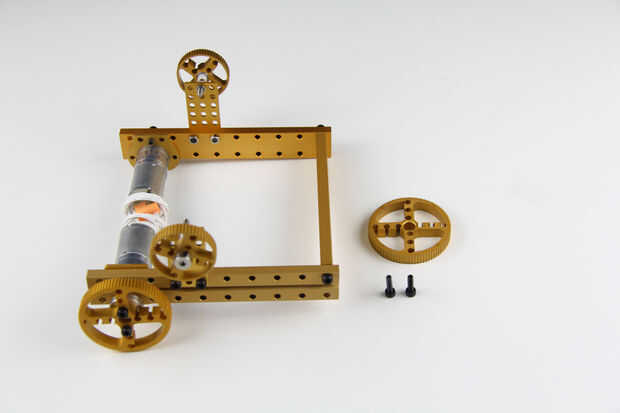

11. instalar otra rueda dentada polea 90T.
