Paso 5: Construir la cabeza de Walle

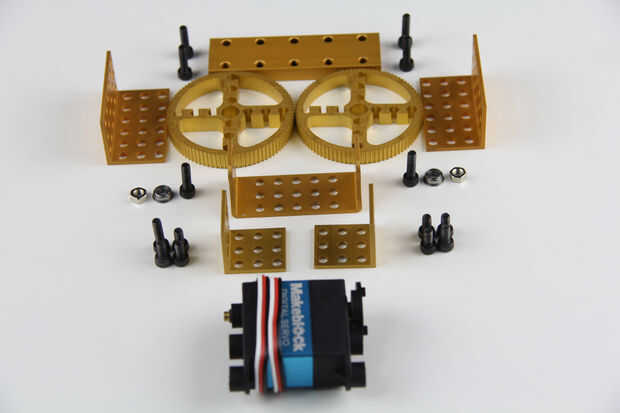

1 × viga 0824-80
Polea de sincronismo de 2 × 90T
Soporte de 2 × 3 × 6
1 × servo Motor soporte
Soporte de 2 × 3 × 3
Brida de 2 × 4 × 8 × 3 m m del cojinete
1 × servo Motor
7 × tornillo M4 × 8
7 × tornillo M4 × 14
2 × tuerca M4
Procedimiento:

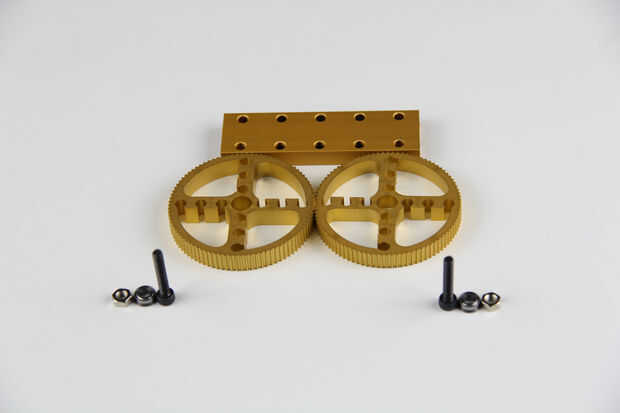

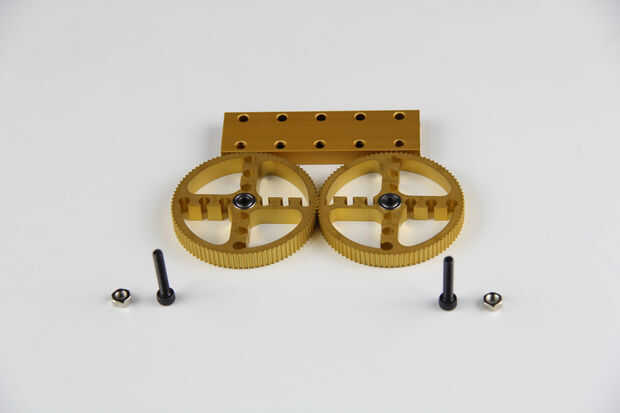

1. Inserte la brida del cojinete de 4 × 8 × 3 mm por polea dentada 90T.

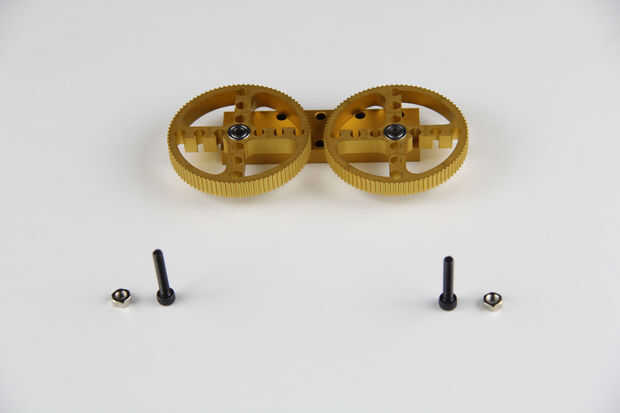

2. poner la polea de sincronismo 90T con brida cojinete 4 × 8 × 3 mm en la viga 0824-80.
3. Inserte el tornillo M4 × 14 por polea dentada 90T.

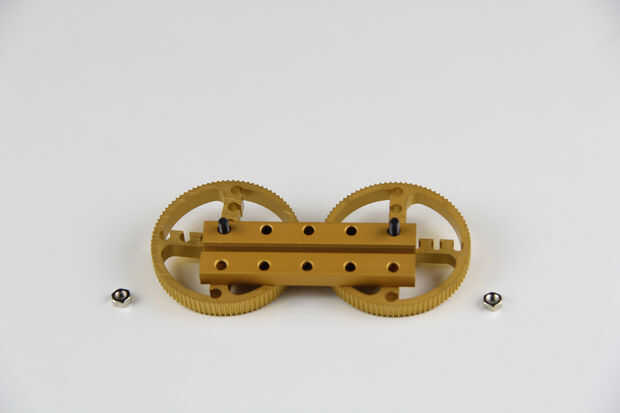

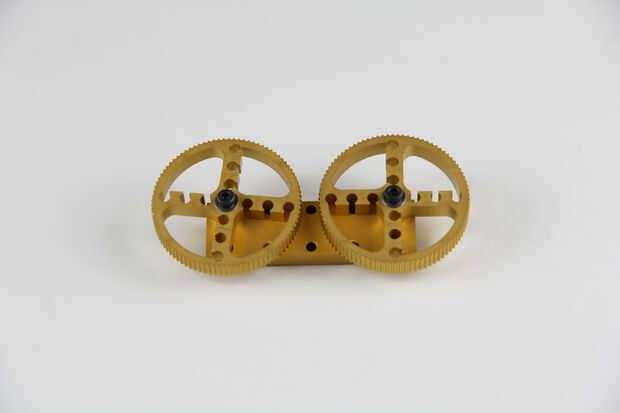

4. vuelta a la polea de sincronismo 90T y viga 0824-80.

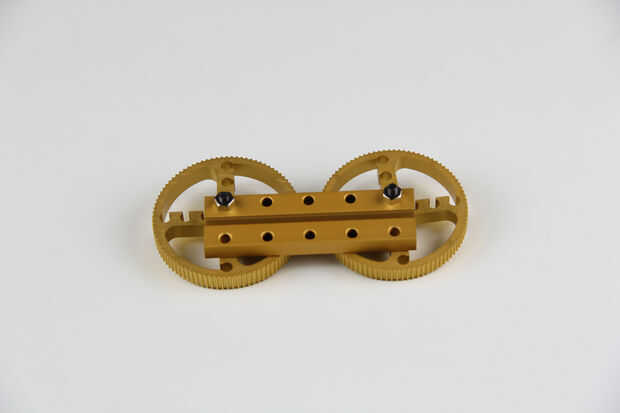

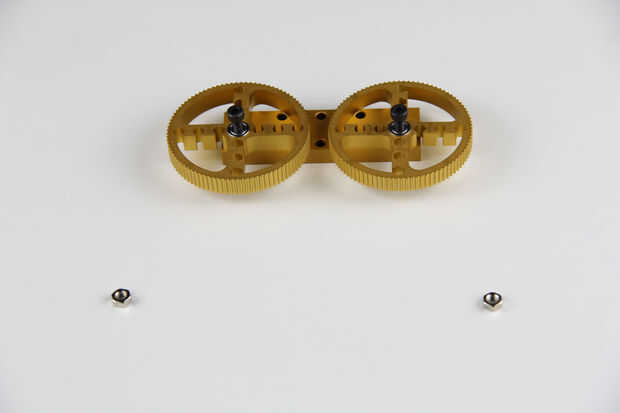

5. Inserte y apriete la tuerca M4 por tornillo.

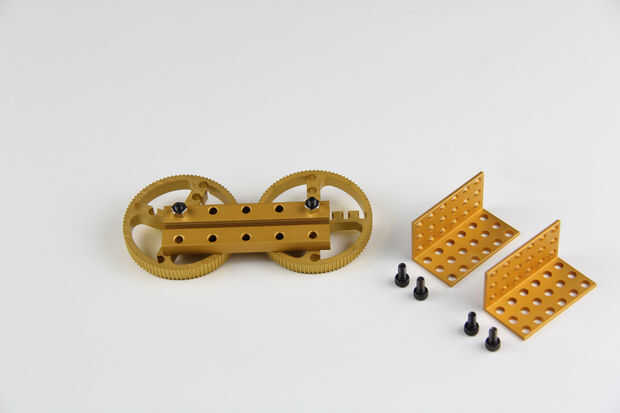

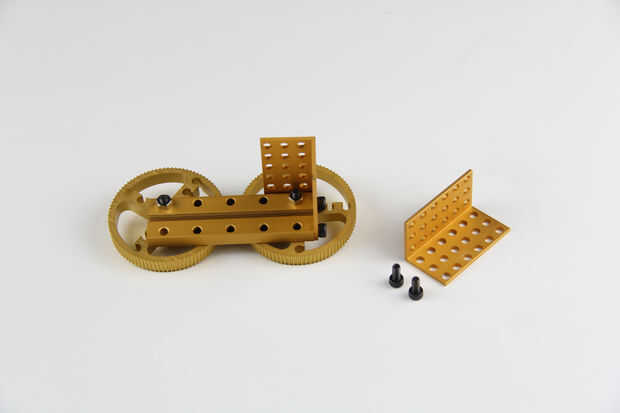

6. Instale un soporte de 3 × 6 en viga 0824-80 por 2 tornillo M4 × 8.

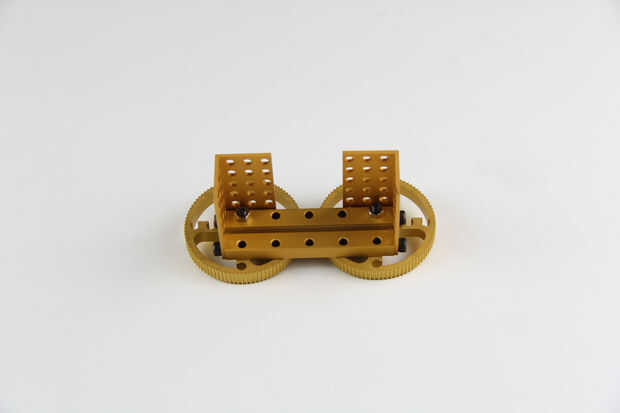

7. Instale el soporte de otro 3 × 6.

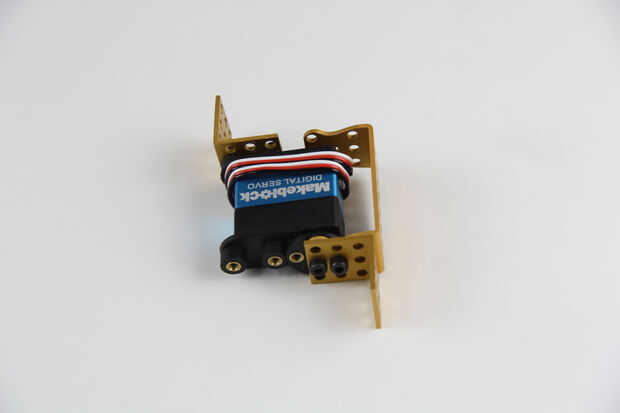

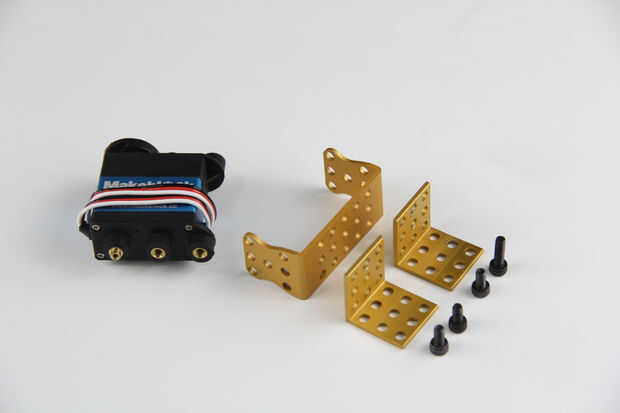

8. Instale el soporte del Motor Servo del motor del Servo.

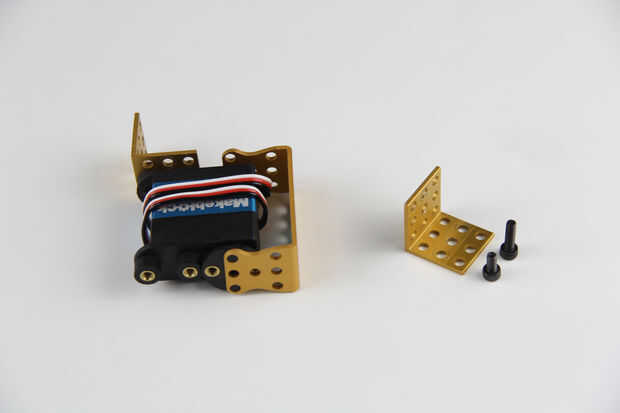

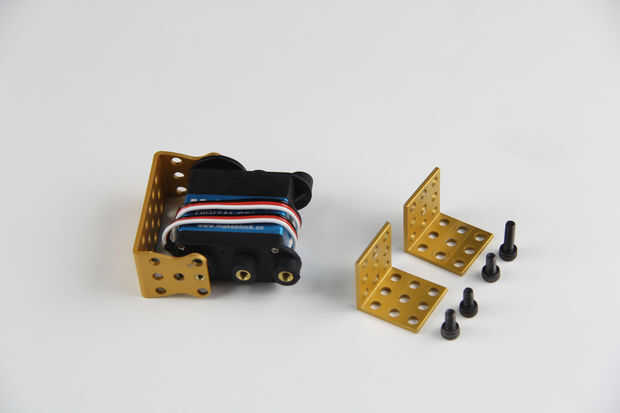

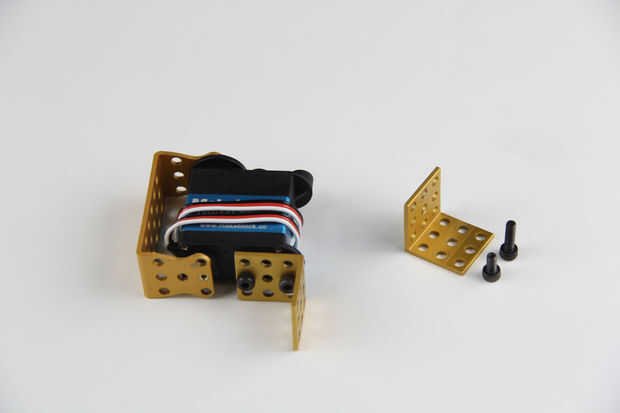

9. Instale un soporte de 3 × 3 en el Motor de Servo por 2 tornillo M4 × 8.

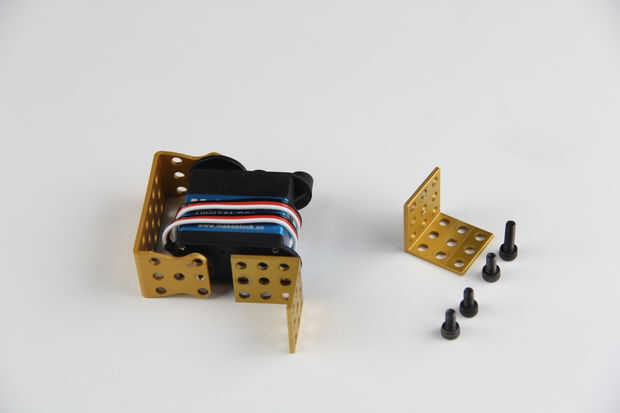

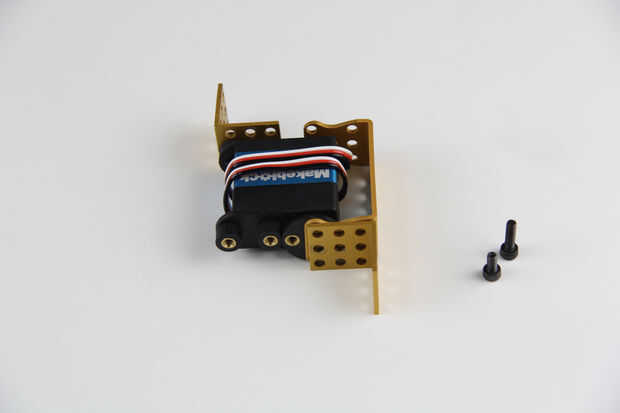

10. Instale otro soporte 3 × 3 en el soporte del Motor Servo 2 tornillo M4 × 8.

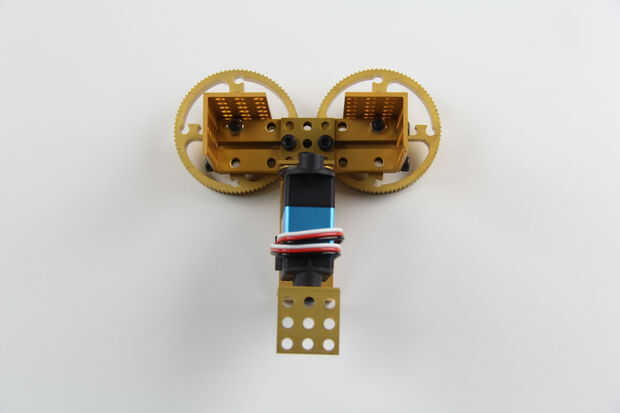

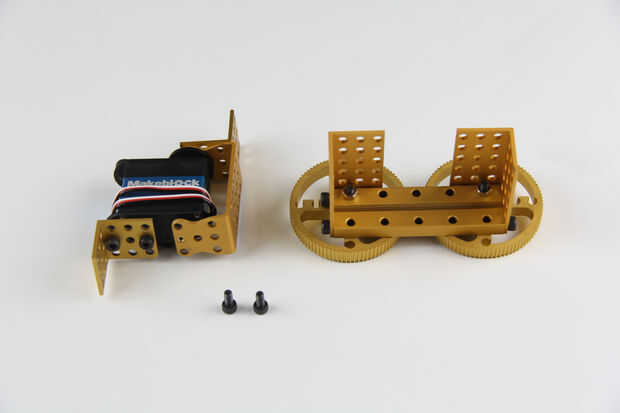

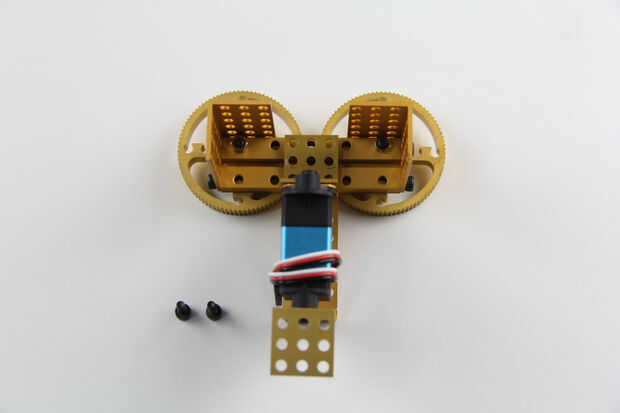

11. Ponga el Motor Servo y el soporte viga 0824-80.

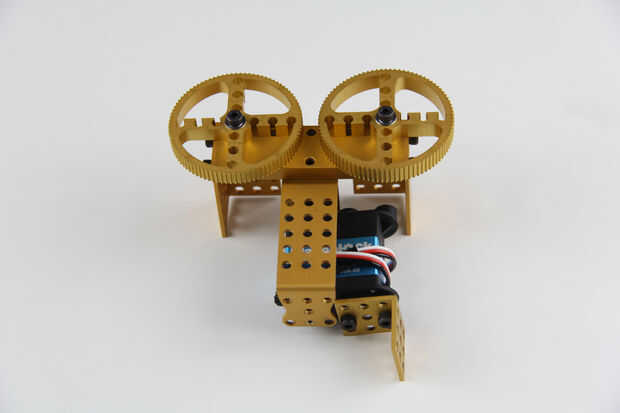

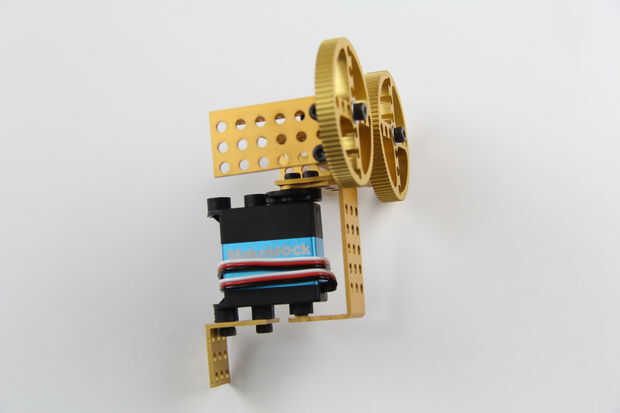

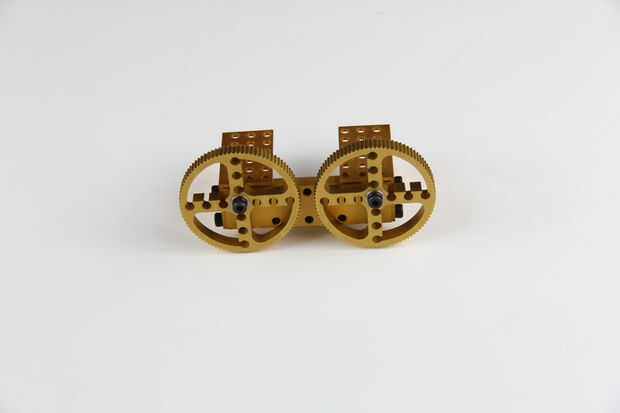

12. Inserte y apriete los 2 tornillos M4 × 8 para instalar el servo en viga 0824-80.
