Paso 5: Fabricación de parte

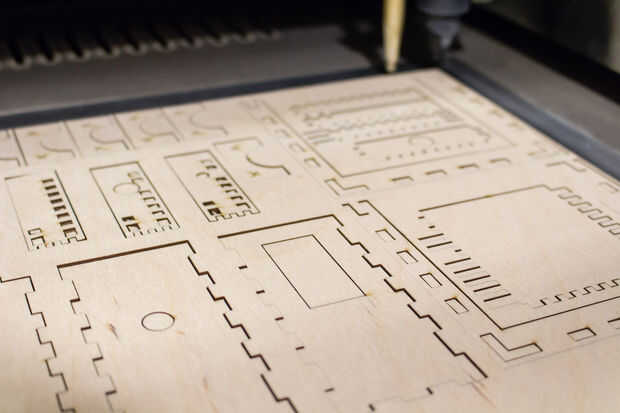

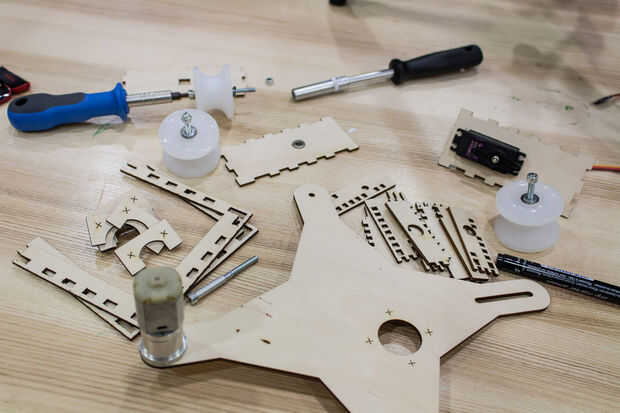

La mayoría de las partes fueron cortada en un cortador láser - una de las ventajas de hacer todo en un makerspace.
Os adjunto los archivos utilizados para el corte a este paso en caso de que quiera hacer lo mismo. Tenga en cuenta que los cortes donde necesitaba precisos agujeros se clasifican según el láser que utilizaba y su cantidad de quemadura en la línea (0.2 mm a 4 mm, 0,4 mm en chapa de 6 mm). Su máquina podría quemar más o menos material y que sería crear algunas consecuencias imprevistas, tan editar según sea necesario. Para medir cosas en un archivo vectorial, utilizar algo como Hotdoor Cadtools para Illustrator. Si quieres archivos .ai en su lugar, sólo envían un mensaje aquí.
La plantilla de la caja fue hecha usando la maravillosa herramienta makercase.com ofrece y luego editado para mis propias necesidades.

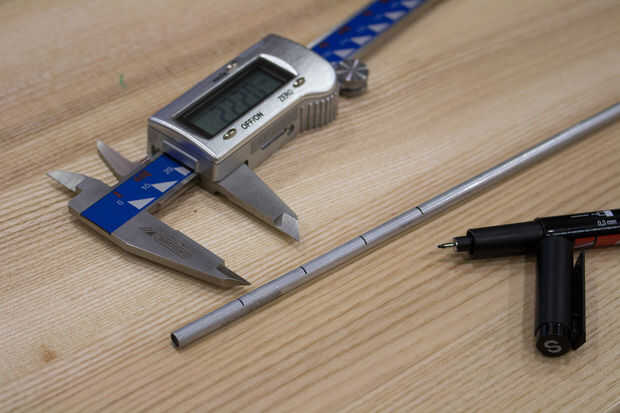

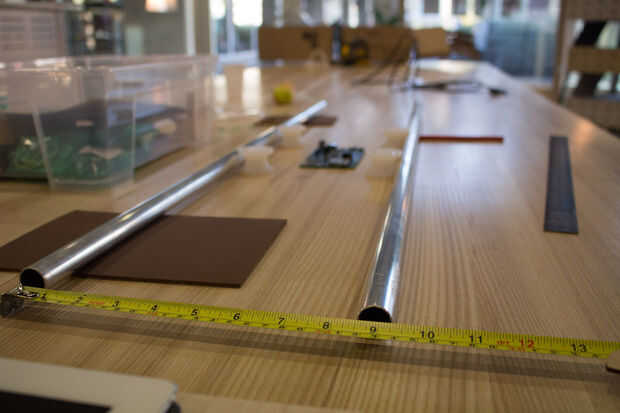

Los acopladores se hicieron con diseño 123D, así que nada de lujo. Una vez más, tenga en cuenta que los agujeros no son exactamente el tamaño del eje ya que necesitaba para tener en cuenta para las tolerancias de la impresora y todo eso. Los archivos para impresión acopladores se agregan a este paso.
Lo primero que lo arreglare aquí está haciendo la parte superior para que el teléfono está en posición horizontal. No estaba consciente de ya poder rotar video cuando diseñé este periscopio. Esto no debería ser demasiado difícil y solo actualizo el instructable cuando arreglarlo.
