Paso 5: Construir cajas caso
El primer paso de la construcción es construir las cuatro cajas que conforman la columna vertebral de la MakerCube.
Nota: estas 4 cajas del edificio es probablemente la parte más exigente de este Instructable. Los 4 deben ser del mismo tamaño y debe ser perfectamente cuadrado. Si usted no tiene una tabla exacta vio que esto puede ser difícil de lograr. Compruebe con su espacio del fabricante local, TechShop o tus amigos para ver si puede ayudar
.
Si usted no puede construir las cajas hay otra opción ya que estas cajas son idénticas a "cajoneras" utilizadas en gabinetes de cocina. Hay muchas empresas en línea que venden personalizadas construido las cajoneras. Yo diría que podría tener estos por alrededor de $150 USD más gastos de envío
Quería a fuerza con el peso relativamente bajo así que elegí 12mm (1/2") madera contrachapada de abedul para el cuadro lados. La parte inferior se le hecha de madera contrachapada de 3mm (1/4") en las ranuras de corte en el lateral de la caja. Ya que este fue mi primer MakerCube quería construcción rápida así que he elegido para las juntas de culata simple con pegamento y tornillos de bolsillo. La siguiente MakerCubes que construyo probablemente utilizará las articulaciones de los dedos en las esquinas para mejorar la resistencia.
Lados de la caja de corte
Utilizando una tabla de sierra, cortar 4 lados de cada una de las 4 cajas. Como que estas de 24" cortar paneles de ancho, todo terminó siendo 24" de largo. Las anchuras eran 8", 5", 3" y 2".
Después de cortar los lados de 16, establece la hoja de corte 1/4" rígidos alrededor de 1/4" de la cerca y corrió un surco a lo largo de una cara de cada parte.
Finalmente, cortar los lados de longitud final necesaria para terminar con la correcta dentro de la dimensión que necesitaba. Para mi diseño el interior de las cajas debe ser 22-3/4"
Nota: Porque estaba usando juntas de tope, dos caras de cada caja debe ser de 24mm (dos veces el espesor de la madera contrachapada o de 1") más largo que los otros 2 para terminar con una caja cuadrada. Las piezas laterales más cortas va a terminar definiendo el interior dimensión de las cajas. Si utiliza juntas de caja, colas de Milano u otros carpintería tienes diferentes mediciones finales.
Para asegurar las 4 cajas terminó el mismo tamaño asociado a las piezas durante el corte a la longitud y utiliza un bloque de tope en mi mesa VI trineo.

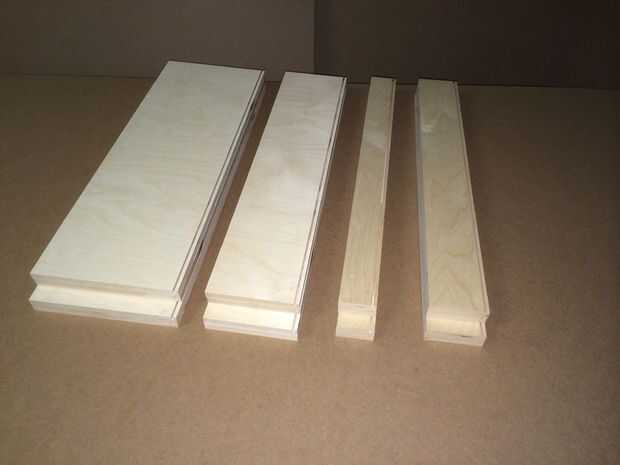

En la primera foto se muestran los lados de la caja final.
Utilizando una plantilla de agujero de bolsillo Kreg taladré agujeros de ocultación en las dos piezas más cortas de cada conjunto de lados.
Para verificar el tamaño necesario para cada cuadro de fondo que probar había montado cada caja con abrazaderas de esquina y mide el interior de cada caja, agregando 3/16" que es un poco menor que la profundidad de ambas ranuras. Esto garantiza que los fondos no acaban demasiado grande.
Fondos de caja
Después de medir todos los cuadros de 4, confirma que cada uno era del mismo tamaño como deben coincidir cuando con bisagras juntos. Me fue con el objetivo de menos de 1/8" variación y acabó en 1/16".
Asamblea
Como se mencionó anteriormente, usé pegamento y tornillos para montar las cajas. Los tornillos de agujero de bolsillo facilita el montaje, pero me aseguré de que usé un montón de pinzas para mantener las cosas cuadradas como estaba manejando los tornillos.

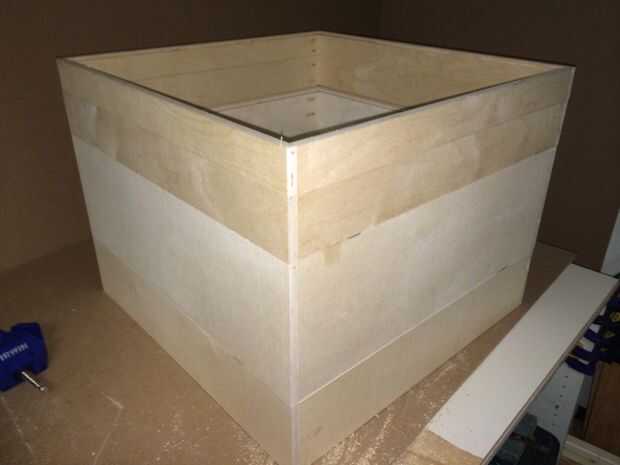

El paso final es apilar las cajas y las bisagras del piano en lugar de tornillo.
Es el orden correcto para apilar las cajas:
- 5" caja, parte inferior hacia abajo
- 8" cuadro parte inferior hacia arriba
- 3" cuadro parte inferior hacia abajo
- 2" cuadro parte inferior hacia arriba

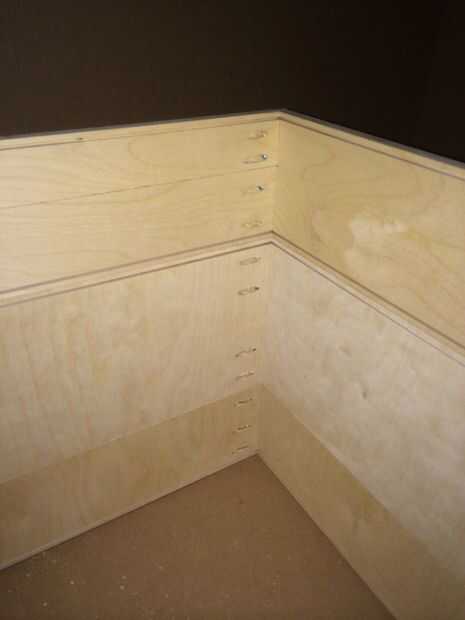

Mide el ancho de mis bisagras piano y describen una línea media esta marca de distancia la posición de las bisagras en toda la anchura de las cajas para que se jodan en perfectamente recta y se centra sobre la articulación entre las cajas. Utilice abrazaderas para asegurar que no se mueven como atornillarlos en.
Las bisagras de piano 3 alternar lado izquierdo, lado derecho, lado izquierdo. Las fotos proporcionan una explicación clara de cómo se colocan los inges.
