Makey Makey Cubeloop (3 / 5 paso)

Paso 3: Paso 3: pantalla táctil

Esta parte era especialmente difícil de descifrar para nosotros porque necesitamos controlar 64 celdas separadas, pero el Alex Alex no tiene este gran cantidad de entradas. Por lo tanto, la solución fue un seguimiento de cada fila y columna a través de la cinta de cobre. Donde cada fila y cada columna tienen su propio clip de piel de cocodrilo. Así que cuando usted toca una fila y una columna entonces tierra de esa fila y la columna así que nos da el 64 diferentes entradas tenemos sólo utilizando 16 entradas.

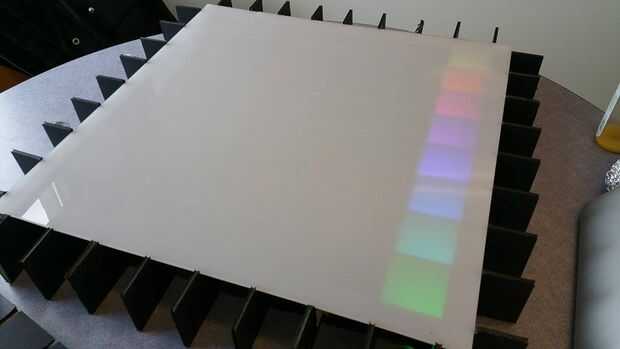

1. Cortar un trozo de 24 x 24 de acrílico opaco, esto será la base para la pantalla táctil.
2. Coloque encima de la rejilla de la base de espuma, debe ser bastante ceñido por lo que no necesitará cinta adhesiva o pegamento hacia abajo si no quieres.
3. Colocar las columnas de la rejilla con cinta de cobre. Para hacerlo más fácil, alinear con la rejilla de la base de espuma.
4. Ahora para cada intersección (donde se cruza una columna con una fila) poner cinta adhesiva transparente para que cuando la tocan no es conductora.
5. Ahora coloque las filas.
6. Botones! Para los botones de hacer una diagonal, un pedazo de cinta tocando la fila y el otro tocando la columna. Asegúrese de que no tocar estas diagonales
7. Cuando se hace todo el trabajo de la cinta de cobre, adjuntar clips de cocodrilo a cada cinta de cobre de fila y columna y conectarlo al makey makey.
8. Finalmente, se necesita un último clip de piel de cocodrilo o pulsera para conectarte a la tierra de la tierra. Debe estar tocando esta pinza para que usted pueda utilizarlo.
