Makey Makey Micro controlador (1 / 3 paso)

Paso 1: Construir el Micro controlador

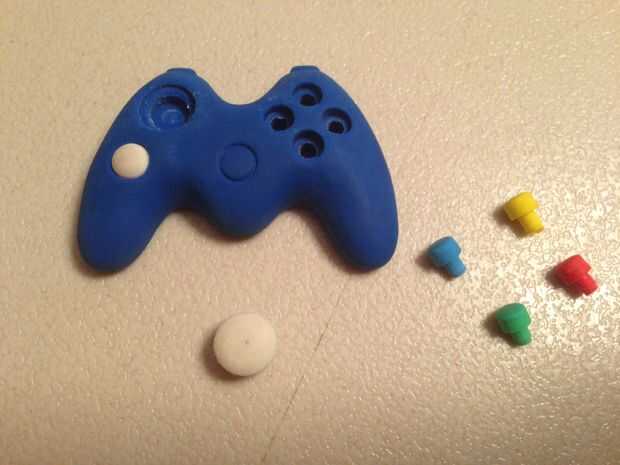

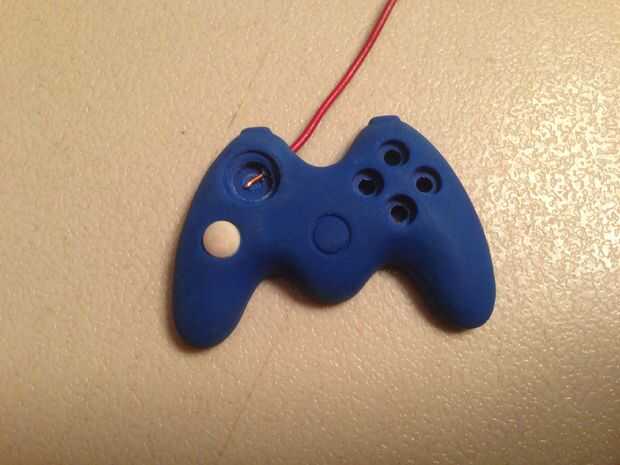

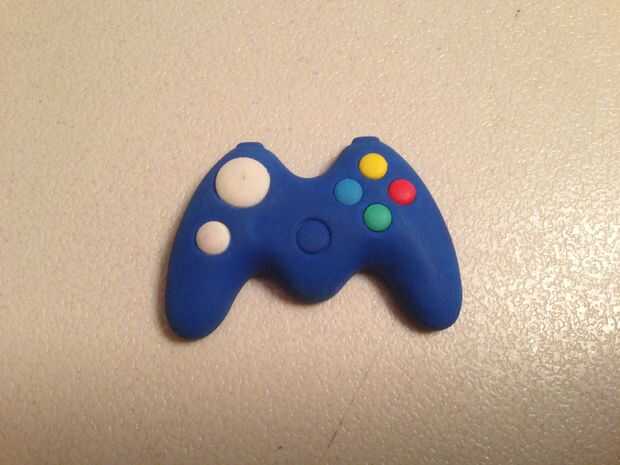

1. Quite los 5 botones del controlador.

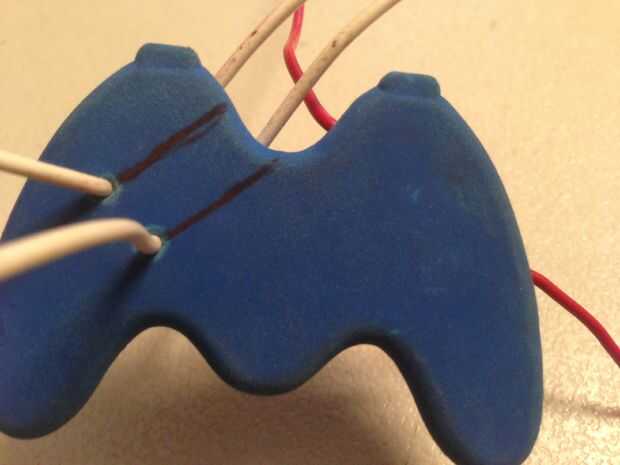

2. Decida dónde quiere los cables de salida del controlador.

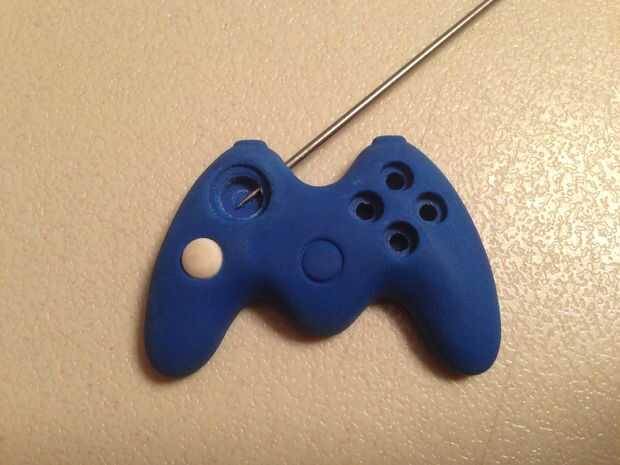

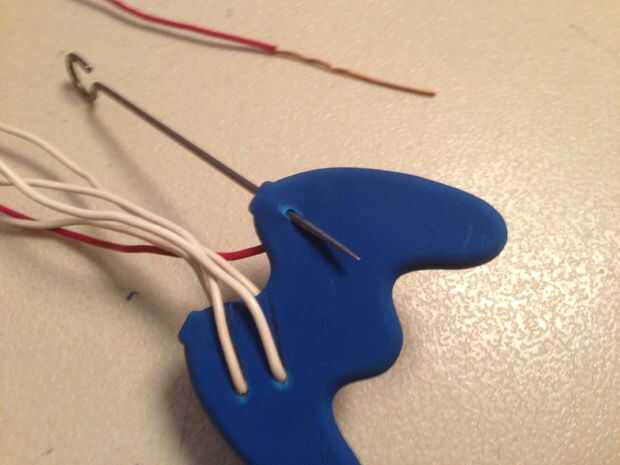

3. Perforar con la aguja grandeel mando.

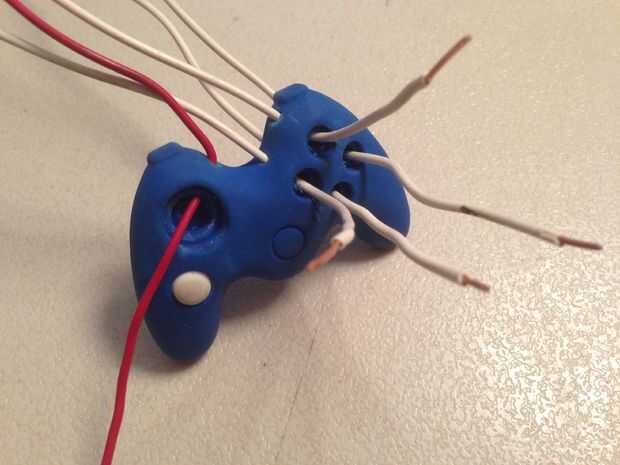

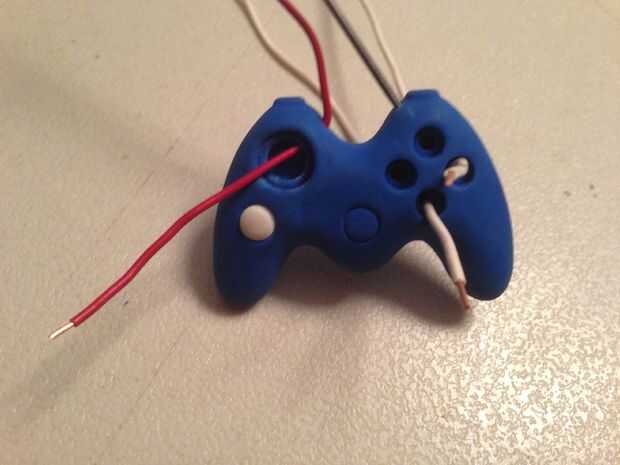

4. Pase los cables a través de cada agujero y tire todo el camino a través de cada agujero.

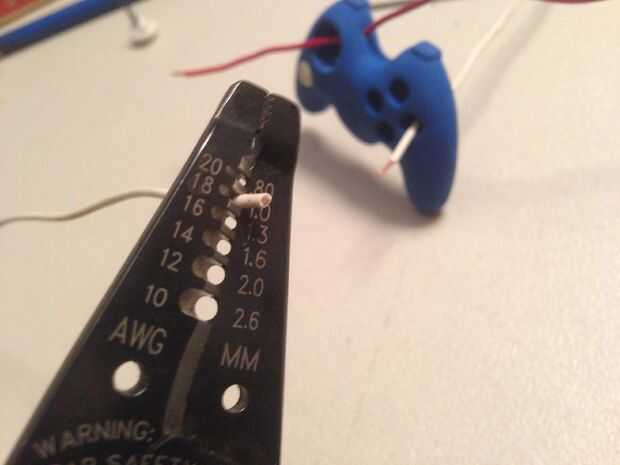

5. Tira de los extremos de los cables (alrededor de 1/4 de pulgada) con el pelacables.

Botón de disparo:

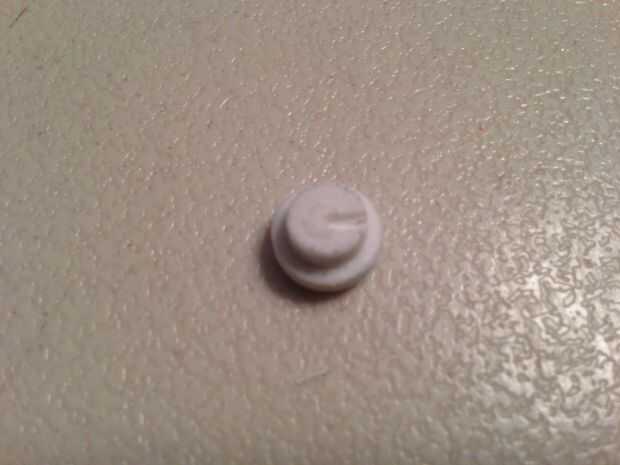

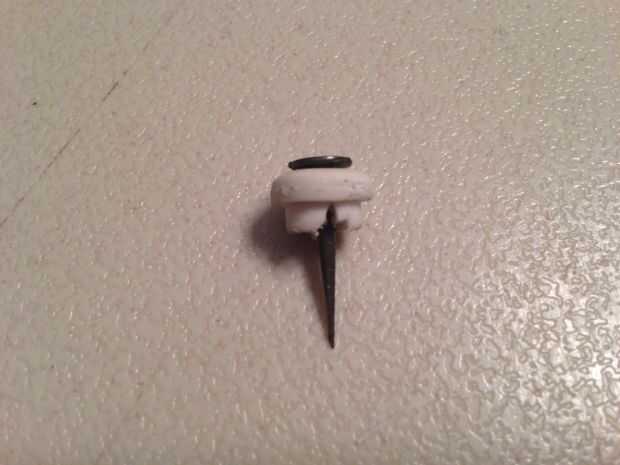

1. Palo de la tachuela de tapicería (o clavo pequeño) a través del botón blanco grande.

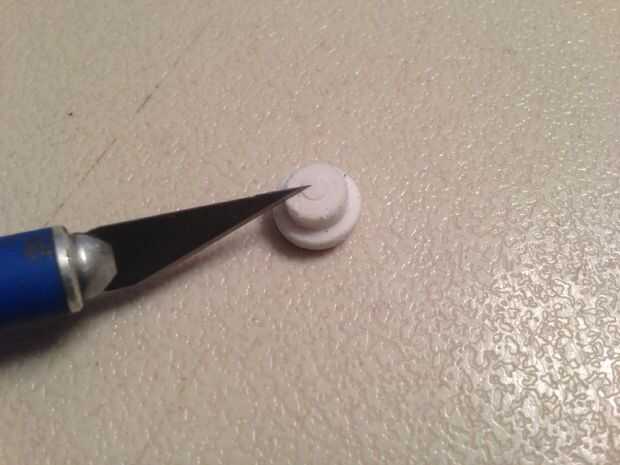

2. Usando la cuchilla x-acto, quitar una pequeña sección del botón de fuego para el cable a través del hilo de rosca.

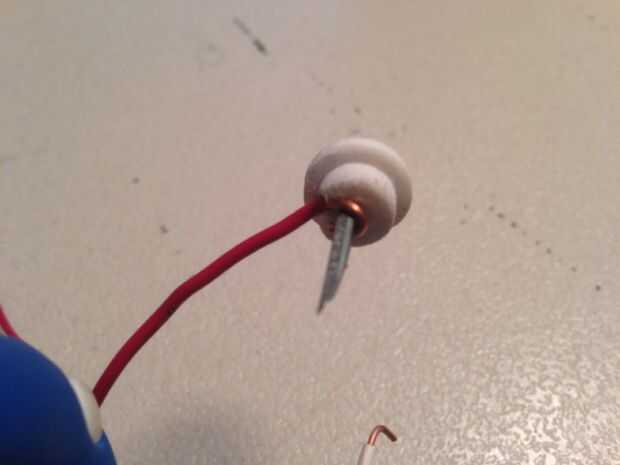

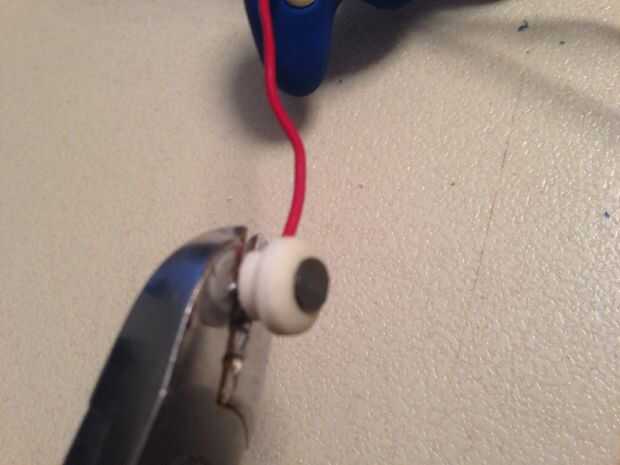

3. Ahora lazo el alambre que envuelve alrededor de la tachuela de tapicería.
4. Soldar el cable a la bordada tan limpio como sea posible.
5. Recorte la tapicería bordada tan cerca el cable como sea posible. Puede que necesite quitar un pero del borrador debajo de la tachuela para asegurarse de que encaje cómodamente.
6. Tire del cable para que las diapositivas fuego botón de nuevo en su lugar original.
7. Pruebe la conexión con su Makey Makey para asegurarse de que usted tiene una conexión sólida.

Asegúrese de probar cada conexión como vas. Usé un programa de pintura en el programa Scratch como mi herramienta por defecto.

Aplicación de Scratch

Botones de dirección:

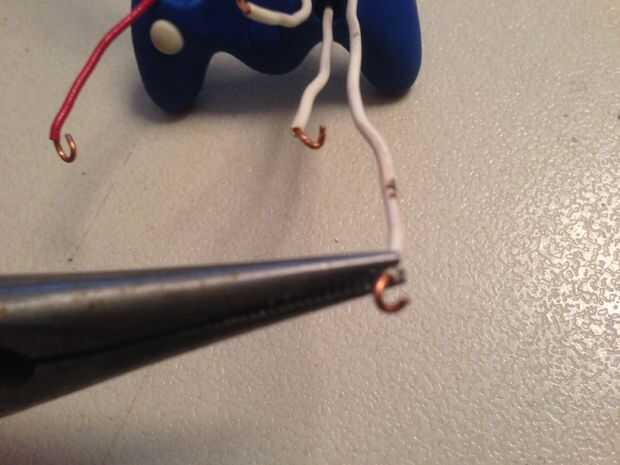

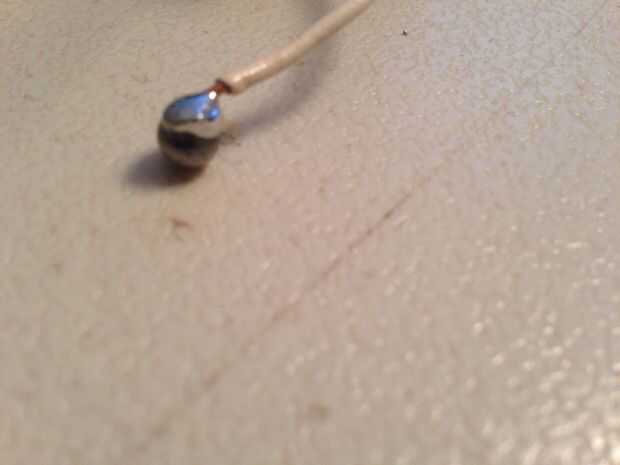

1. Doblar el extremo de cada cable para que tener tanto contacto con el rodamiento de bolitas que puedas.
2. Soldar el cable a la bola creando un contacto sólido.

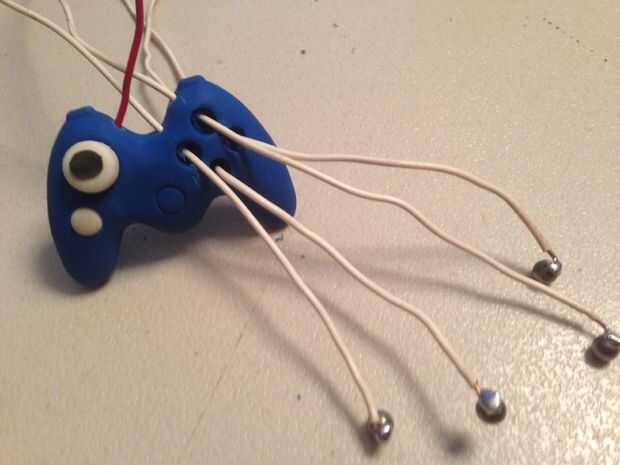

3. Repita para cada cable, prueba tus contactos como vas.
4. Ahora tire de cada cable direccional hasta los cojinetes de diapositiva nuevo en sus respectivos orificios.

Cable a tierra (tierra):

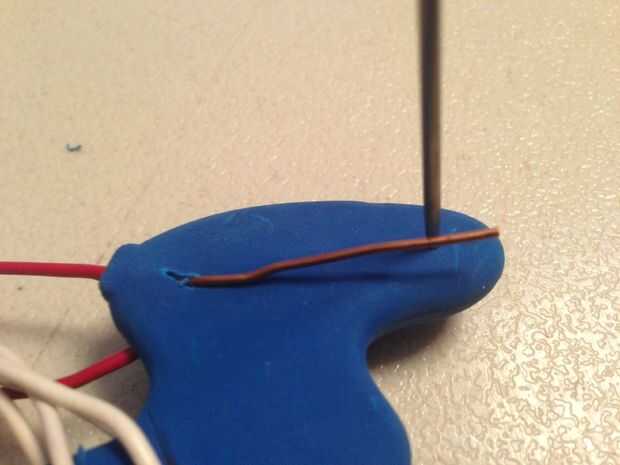

1. Localizar un lugar en la parte posterior del controlador que crees que mano tendrá contacto con jugando.
2. Pele el alambre del aislante plástico a 1 1/2 pulgadas.
3. Pinchar el controlador y el cable a través de la guía.
4. Ahora hacer un pequeño agujero y meter el extremo del cable de tierra en creando una superficie plana y limpia.

Terminando:

1. Agarra a todos sus cables y torcer ellos juntos.

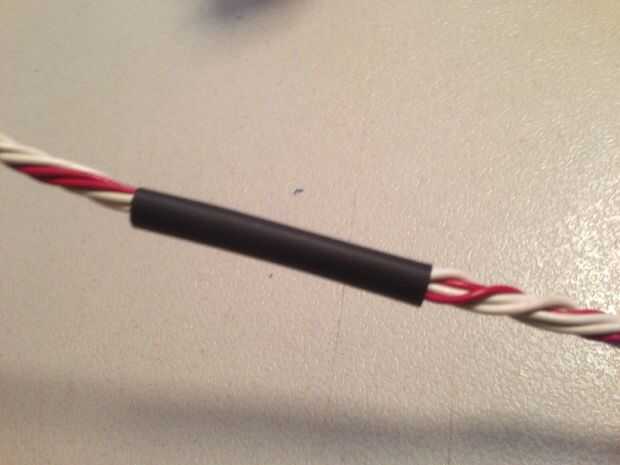

2. Agregue un trozo de tubo retráctil para sostener los alambres juntos para darle un aspecto acabado.

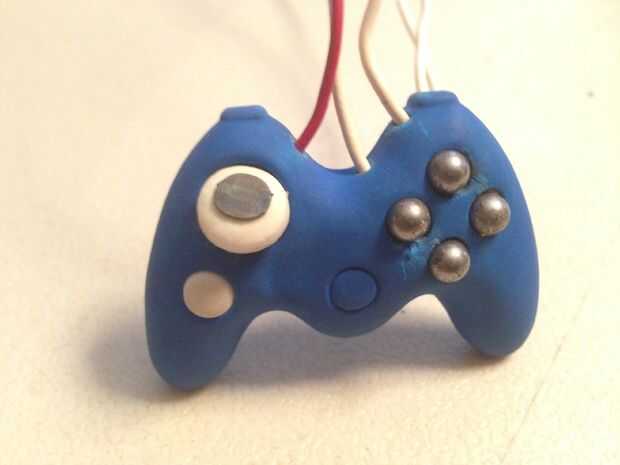

3. Conéctese a su Makey Makey y estás listo para conseguir tu juego en.

Observaciones:

Este proyecto fue bastante suave y todas mis conexiones seguía siendo fuertes. Otros artículos podrían utilizarse en vez de los cojinetes (pequeños clavos o tachuelas), pero los rodamientos de bolas realmente se veía muy bien en el micro controlador. El controlador sería más adecuado para manos más pequeñas.
