Paso 1: Paso 1: crear circuitos para el movimiento de la cabeza
Necesidad de:

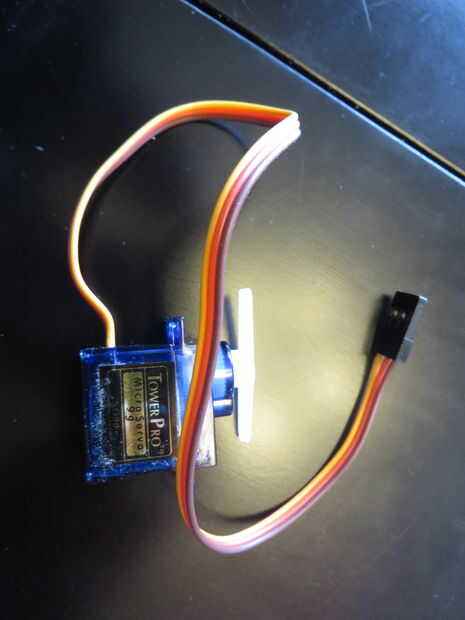

Motor servo

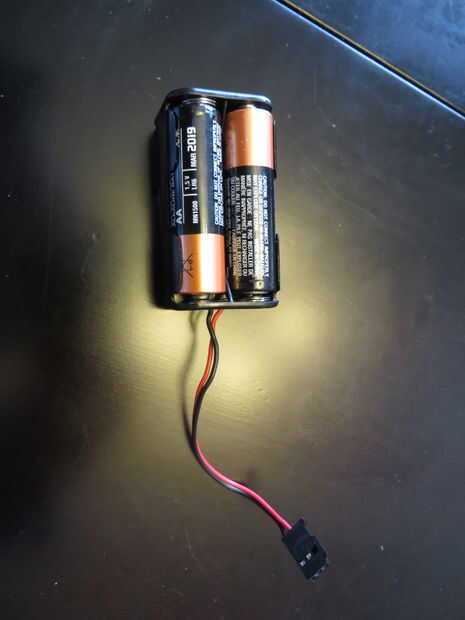

Paquete de la batería

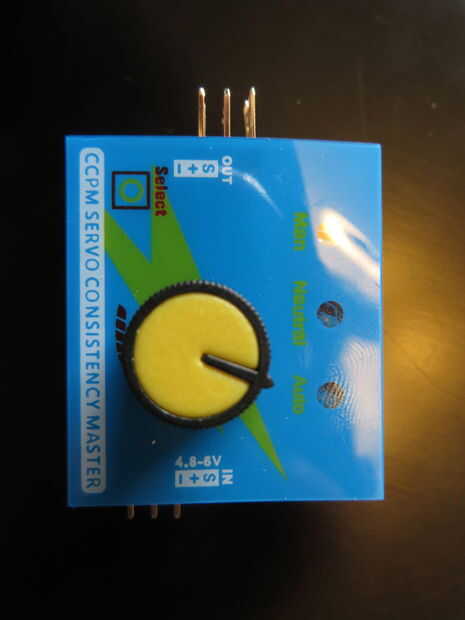

Probador de servos (que le permitirá controlar el motor, barriendo de izquierda a derecha)

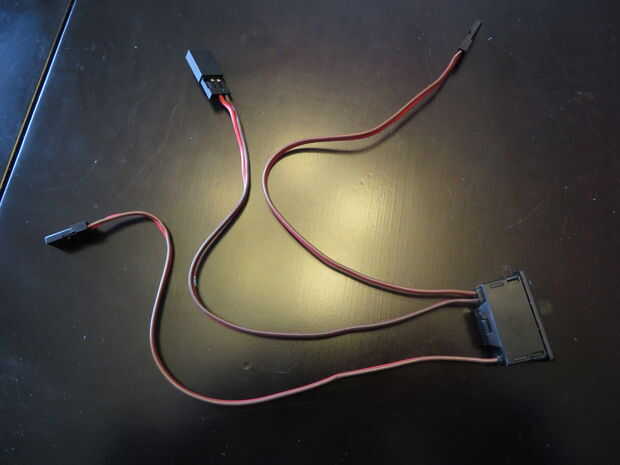

Interruptor

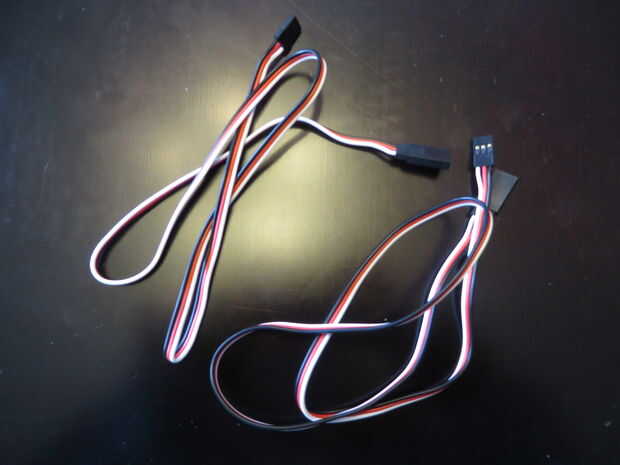

Cables extras
Una vez que tengas todas las piezas para este paso, el circuito es bastante fácil de configurar. Todos los cables deben bloquear entre sí. Puede tomar una pequeña experimentación para conseguir de la manera correcta.

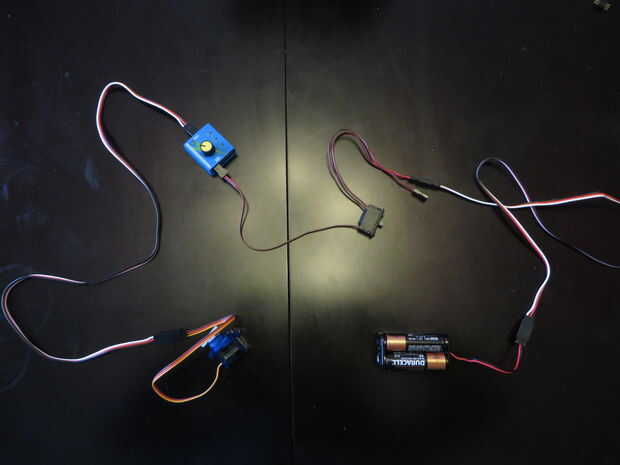

El circuito va como sigue: Conecte el servo Motor a uno de los cables adicionales. Conecte el otro extremo de ese alambre extra al probador Servo (del lado de lo tester que tiene tres conexiones macho. Utilice la conexión superior). Conecte el otro extremo del probador (el lado con una sola conexión) al interruptor (si el conmutador tiene tres cables saliendo de él como la mía, uso el cable que es por es uno mismo a conectar con el probador). Conecte el otro extremo del interruptor un cable extra, que a su vez debe conectar a la batería.
Cosas a mirar hacia fuera para:
-Asegúrese de que están alineando el varón a la hembra de los cables. A veces parece encajar muy bien pero necesito hacer girar alrededor de un conector.
-Cuando primero armé mi circuito, el probador estaba en la posición que quería, que era para que mí controlar el motor mueva lentamente hacia adelante y hacia atrás. Si no está en el ajuste de la derecha hay un botón para empujar en la esquina que va a cambiar la configuración.
