Paso 4: Fijar los componentes
Ahora necesita perforar agujeros en tu maletín para montar los componentes. Creo que es más fácil comenzar con la alimentación y luego tomar el cuidado de la placa base siguiente.

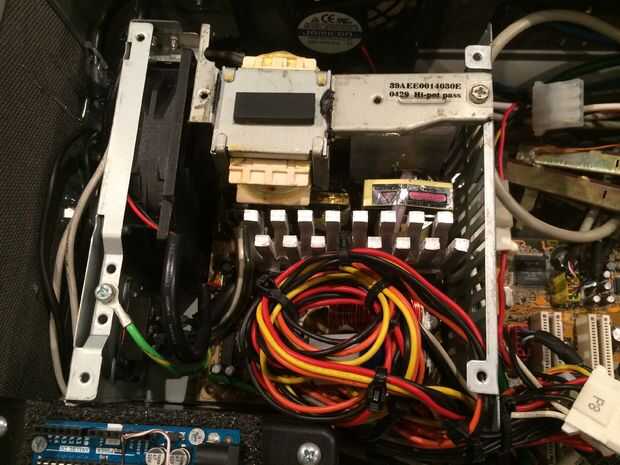

-Fuente de alimentación: Decidí tomar la tapa de la parte superior de mi fuente de alimentación para mejor ventilación y para facilitar el montaje. Realmente terminé tener que quitar todos los componentes de mi alimentación para taladrar los agujeros en él y montarlo en el maletín, lo entonces reinstalado todos los componentes en la caja después de fue montado.
ADVERTENCIA: LA ALIMENTACIÓN CONTIENE COMPONENTES QUE OPERAN A MUY ALTA TENSIÓN, TENGA CUIDADO AL MANIPULAR LA FUENTE DE ALIMENTACIÓN. NUNCA TOQUE CUALQUIERA DE LOS COMPONENTES INTERNOS MIENTRAS ESTÁ CONECTADO Y MANTIENEN LA CAUTELA QUE INCLUSO DESPUÉS DE HABER ESTADO DESENCHUFADO - ALGUNOS COMPONENTES (CONDENSADORES) RETENDRÁ ELECTRICIDAD DESPUÉS DE QUE LA UNIDAD HAYA SIDO DESCONECTADA. YO NO SOY RESPONSABLE DE NINGÚN DAÑO O ACCIDENTES ASOCIADOS CON ESTE PROYECTO.
-Placa base: A continuación, había montado la motherboard. Esto debería ser bastante fácil de hacer, simplemente alinee exactamente donde quiere y luego usar un rotulador para marcar a través de los orificios preexistentes en el tablero para saber dónde perforar los agujeros en el maletín. Simplemente inserte algunos tornillos cortos y si está disponible, intente poner algún tipo de separador no metálico entre el maletín y el tablero (darle a la parte inferior de la Junta un poco de "espacio para respirar") - a continuación, coloque las tuercas en los tornillos después de que hayas colocado la placa de base sobre ellos y apriete hacia abajo. No apriete demasiado, podría dañar la placa. Apriete suficientemente que no se desprenden, pero realmente no los necesita super apretado.

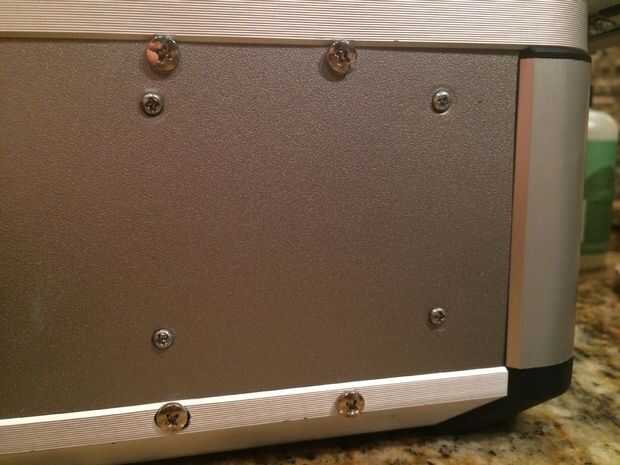

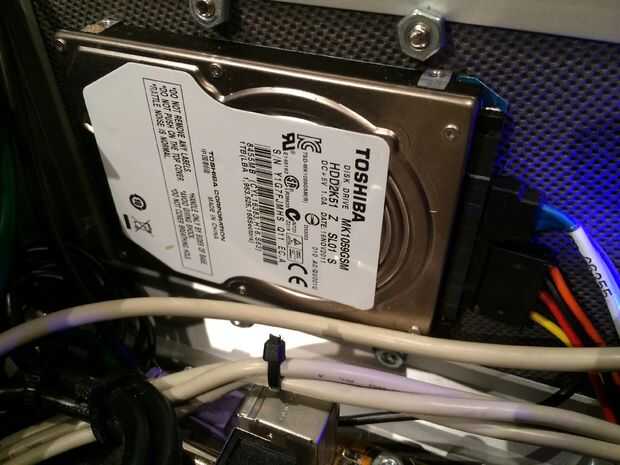

-Disco duro: A continuación, tienes que montar el disco duro en el caso. Opté por mina montar a la pared de la derecha porque allí se adaptan bastante bien y sería fuera del camino. Puede ser difícil saber dónde perforar en tu maletín para la unidad - aquí está un pequeño truco que utiliza para marcar dónde deben ir los tornillos.
-La mayoría de unidades de disco duros tendrá cuatro agujeros en los laterales, y cuatro agujeros en la parte inferior (véase el cuadro por ejemplo) que decidí montar mi unidad mediante los cuatro orificios en la parte inferior de la unidad. Para marcar donde estaban los agujeros en la caja, sólo inserté los tornillos se va a utilizar en los orificios de la unidad de disco duro y presiona el disco contra la cartera firmemente - lo suficiente como para hacer pequeñas sangrías donde estaban los tornillos. Ahora sólo Perfore orificios de donde son las sangrías y debe alinearse bien!
-Hardware adicional: Para hardware adicional como los puertos adicionales de USB, puertos de audio, Power LED, HDD LED, botón de encendido, etc. no debería ser demasiado difíciles de instalar - puertos USB suelen ser los más desperdiciador de tiempo instalar pero son definitivamente vale la pena instalar tu caso! Realmente terminé desoldar cuatro puertos USB de un hub USB viejo, roto que tenía puesta alrededor. Entonces tomé cuatro cordones viejos de iPhone y cortarlos para poder usar su USB se conecta. A continuación, soldado los alambres de los cables de iPhone a los puertos USB que tenía y conectado el cable USB del iPhone a mi Motherboard, Tarjeta madre. (Más adelante, cortan los conectores USB de mi iPhone cables y convertido en cabezales USB que podrían conectar directamente a las cabeceras USB mi motherboard siempre - trataba de liberar el USB directamente en la placa madre para conectar otros componentes dentro de ellas) Si usted necesita ayuda o no entiende lo que quiero decir con el término "Cabezal USB", Compruebe hacia fuera este instructable encontré - le ayudará a explicar esto más.

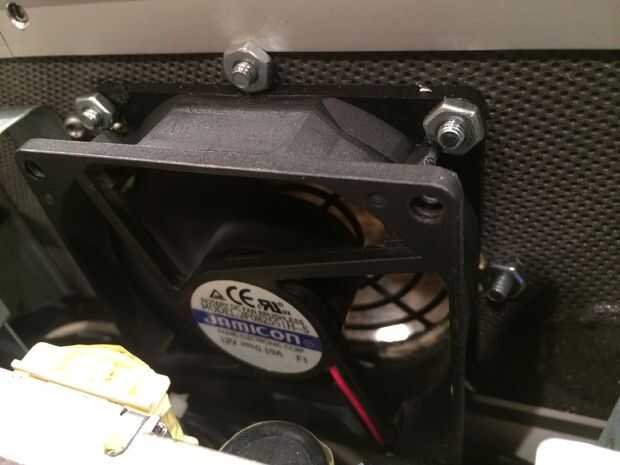

Fans: Definitivamente tendrá un par de ventiladores para enfriar esta cosa y personalmente creo que dos en la parte posterior de la caja se ve muy bien. He utilizado un par de fans que tenía colocación alrededor y simplemente atado con alambre a la fuente de alimentación. Usé un cuchillo para cortar los agujeros. Ayuda a encontrar un objeto circular sobre el mismo diámetro que tus fans para rastro como guía aquí.
De USB: para cortar los agujeros para el USB es, básicamente solo libre-le dio con un cuchillo. Tenga cuidado al hacerlo!! Puede que desee para trazar alrededor de principio, pero de tu USB si usted piensa que usted puede cortar del tamaño correcto, vaya para él. Después de cortar el agujero lo suficientemente grande como para caber el USB en, presione el puerto USB en la cartera para que quede al ras con la caja y sofocar la cosa con pegamento caliente en el interior de la caja para mantener en su lugar. Puede que necesite mantener en su lugar por un tiempo para asegurarse de que pega en la posición correcta. Yo estaba un poco preocupado que el pegamento no sería lo suficientemente fuerte para manejar gente jamming unidades flash y otros dispositivos en ellos constantemente, pero ellos parecen aguantar muy bien.
Puertos de audio: Para los puertos de audio, yo sólo tres agujeros perforados que eran del tamaño correcto para los jacks y los mantienen en su lugar mientras que caliente pegado en el maletín para sostenerlas en lugar. Los puertos de audio que utilicé fueron ya habían conectores de cabecera de Motherboard, Tarjeta madre, para no tener que modificar nada, acaba de conectarles en la placa base.

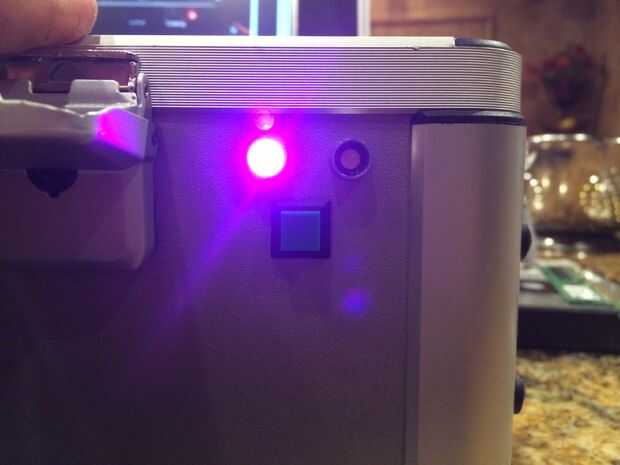

De LED: El LED compró unos soportes LED Radio Shack (http://www.radioshack.com/product/index.jsp?productId=2062559). Sólo orificios donde quieres ponerlos (es mejor hacer un agujero que es demasiado pequeño, ya que usted siempre puede perforar un poco más grande. Taladro que un agujero demasiado grande y te pegan con eso - una vez más, medir dos veces, corte una vez.) No necesariamente necesita tener titulares de LED, pero hace el proyecto ver más profesional y limpio en mi opinión. Si quieres, un taladro, colocar el LED en el agujero desde el interior y pegamento caliente en el lugar. Dependiendo de tu Motherboard, Tarjeta madre, puede tener etiquetas en las cabeceras de tu LED y botón de encendido, pero si no lo hace, podrá encontrarlos en el manual de tu motherboard específica (ver el sitio del fabricante) una vez que sepa qué pines son que, conecte el LED en consecuencia. Originalmente, utilizar un UV led para mi indicador de encendido y un LED blanco para el indicador de disco duro, pero decidió cambiar el LED UV con un LED RGB multicolor (más sobre esto más adelante)
Recuerda: LED sólo funciona cuando están conectados con la polaridad correcta. Si su luz no funciona, probablemente tienen la polaridad invertida - trate de cambiar los cables y que tenga mejor suerte. También, si usted decide usar una fuente de energía que los encabezados específicamente de LED, asegúrese de que no vayas sobre la tensión máxima nominal del LED está utilizando. Típicamente, un LED funciona a unos 3, 3V.
Botón de alimentación: El botón de encendido es fácil de instalar, asegúrese de que usted compra un momentáneo interruptor si utilizas uno diferente que el que vino con tu PC. Un interruptor de On/Off probablemente no funcionará. Después de montar el interruptor, sólo en un par de cables de soldadura y conecta a los pines correctos en la tarjeta madre.

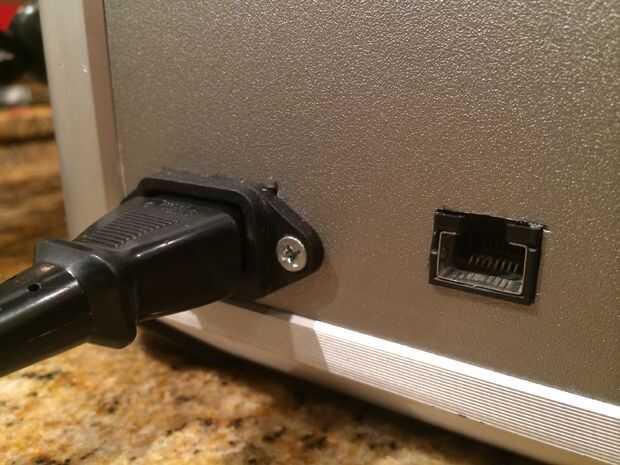

Puerto Ethernet: Para el puerto Ethernet, soldadas de un jack RJ-45 (que es el nombre real de la conexión de un cable Ethernet) de una tarjeta de red antigua tenía colocación alrededor y luego tomó un cable Ethernet, había cortado uno de los extremos y soldar los cables en los pines de la clavija de Ethernet. Asegúrese de que soldar los cables a los pins correctos. Para determinar esto, averiguar si está utilizando un cable Ethernet "recto" o "patch" y soldar los cables en el mismo orden como se encuentran en el enchufe Ethernet - estás básicamente justo haciendo un Ethernet "extensión" a continuación, corte un orificio para el conector hembra de Ethernet, pone en marcha y caliente pegue dentro de la caja. Ahora, sólo Conecte el otro extremo del cable al puerto Ethernet en la placa base.
Conector de alimentación: Para el conector de alimentación, acabé teniendo una hembra IEC Conecte de una vieja fuente de alimentación de la computadora no necesita y corte un orificio para él con el cuchillo. Una vez que el agujero de la derecha forma y tamaño, sólo lo empujó y atornillar dos tornillos para sostener en el caso. Te darás cuenta de que también caliente pegué el cable de conexiones en el interior de la caja - no hacerlo hasta que termine completamente, usted querrá probablemente suelde los cables adicionales para alimentar otros componentes (altavoces, cargadores iPhone, etc..) He cortado el extremo de un cable IEC macho y soldar los cables en el conector IEC hembra montada en mi maletín para tapar a mi fuente de alimentación.
Como verás, también he instalado un puerto FireWire en la parte delantera izquierda de mi caso - no tengo que modificar nada para esto tampoco puesto que ya tenía una conexión de cabecera a mi motherboard.
Además, te darás cuenta el conector XLR hembra montado en el lado izquierdo del maletín - esto es para un USB a DMX del controlador realiza mediante un convertidor serie RS-485 (si usted no sabe lo que es iluminación DMX, no te preocupes-si y quiero saber como hacer tu propio USB al convertidor DMX, revisa el tutorial de este tipo. Él es un genio.
http://stevenbreuls.com/2013/05/DIY-USB-DMX-dongle...
Si estás poniendo altavoces en su caso y su sistema de altavoces tiene un subwoofer, siga adelante y quite el subwoofer del recinto estaba en y corte un orificio para en su caso. También querrá volver a montar el tablero del amplificador en el interior de su caso. Originalmente, me decidió quitar el potenciómetro existente (perilla de volumen) de la Junta y el alambre a una pareja de potenciómetros lineales (faders de volumen) para controlar el volumen, pero terminó por no hacer nada con ellos ya que mi teclado tenía botones de volumen en. Sólo la a había subido el volumen y ajustar a los faders en el caso.

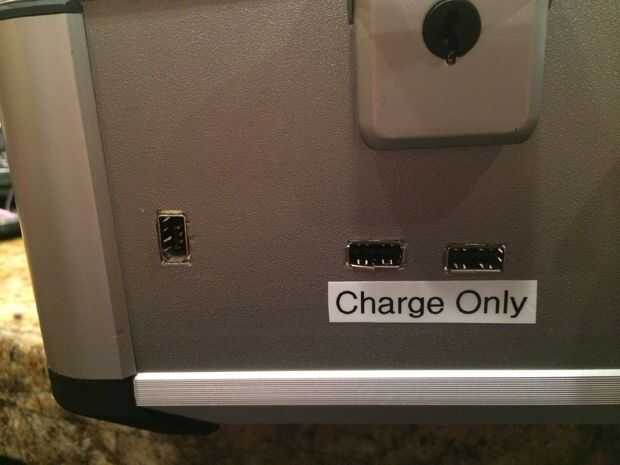

Usted puede notar la "Charge Only" USB en la parte delantera izquierda de mi caso, así - poner estos porque cada vez que DJ en algún lugar, siempre hay "ese tipo" que viene y le pregunta si puede cargar su teléfono muerto en mi computadora. Es muy irritante para lidiar con el iTunes le preguntará si desea actualizar iPhone de Jimbob mientras está tratando de DJ un evento, para que caliente pegado dos cargadores de iPhone hasta el fondo de mi cartera y soldar cable 12AWG a las cuchillas del conector y soldar los otros extremos en el conector de alimentación.
