Paso 2: El engranaje de los dientes
Los dientes de engranaje son el componente principal de este diseño y deberán satisfacer los requisitos
- Tiene una superficie de interfaz con los dientes del engranaje siguiente
- Deslizar radialmente a lo largo de la marcha
- Permiten la conexión con la barra que controla su movimiento
Una vez que hemos identificado los requisitos que nos podemos manos a la obra en los dientes.

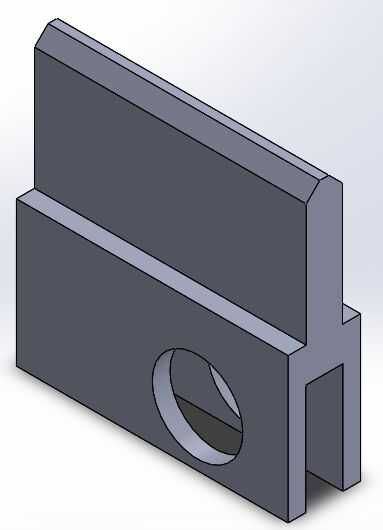

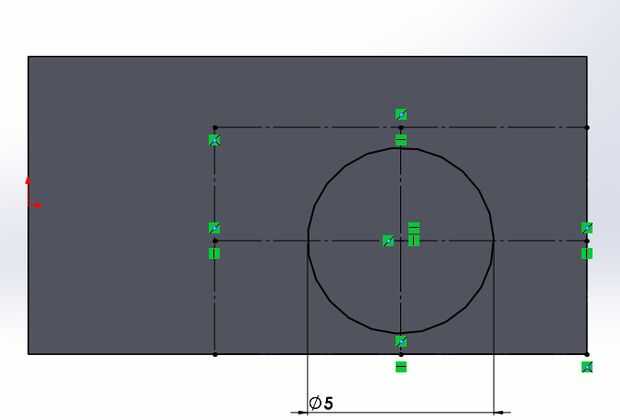

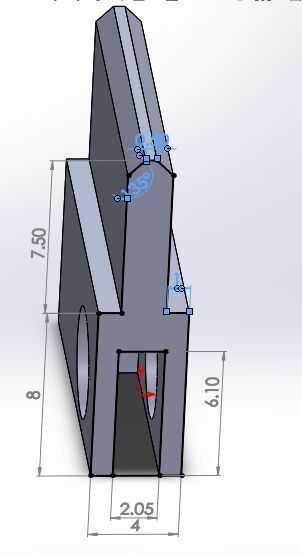

La dimensión del diente es arbitrario y en este caso seleccionado que es de 15 x 4 x 15,5 mm (L x W x H) el diseño del diente es bastante sencillo, básicamente crear un perfil de él, sacar y cortar la ranura y agujero para la varilla del diente (detalle de la barra del diente en un paso posterior)
* Nota, la superficie de contacto no es necesario abarcar el componente entero. Existen ventajas y desventajas a tener abarcan el componente entero en longitud
