Paso 3: La placa del engranaje
Esta placa tiene todos los dientes de engranaje en lugar y pueden utilizarse para recibir el par de la entrada o transmitir torque a la salida. La placa deberá satisfacer los requisitos

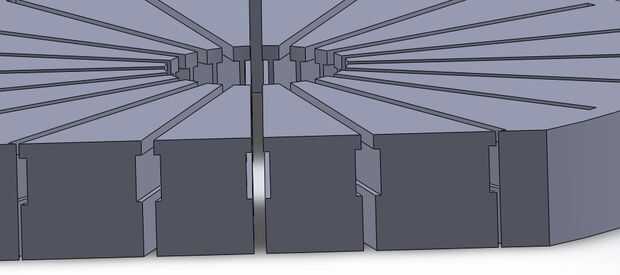

- Tienen las ranuras de que los dientes del engranaje mover radialmente permite la única
- Deje que la superficie de contacto de los dientes del engranaje sobresale de la superficie de la placa (delantero)
- Deje que la varilla del diente extender fuera de la parte posterior
- Permiten que el eje del actuador (cubierto en paso posterior) descansan en la placa cuando los dientes completamente extendida

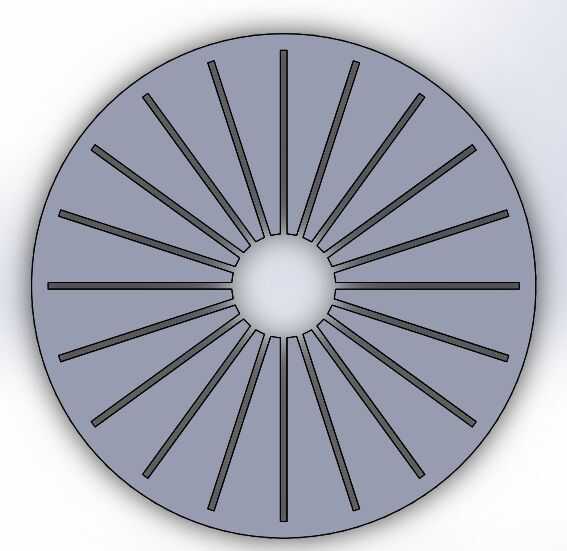

En este caso, la placa es 140mm de diámetro, 20mm de espesor.

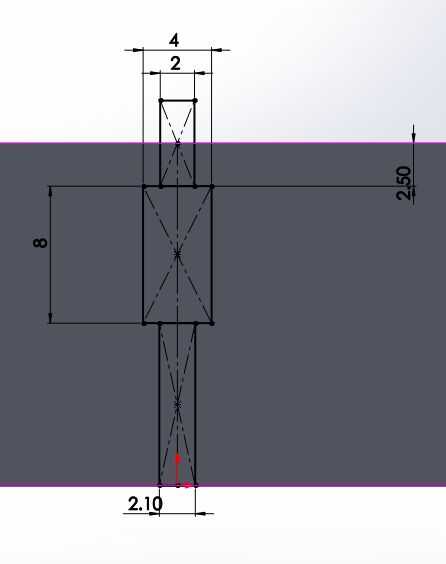

Para satisfacer a los 3 primeros requisitos, traza un perfil de la ranura de los dientes en el centro de la placa y extruir corte hasta su cierre en el borde. Utilizando una función de patrón circular repetimos esto 20 veces (o tantos como sea necesario) a continuación, cortar un círculo en el centro para el cubo del actuador en.
Notas * a sostener la placa en lugar, tal vez un gran rodamiento para sostener toda la placa a la caja o rodillos para soporte de múltiples puntos de
