Paso 4: Centro de la barra y actuador de diente
La barra del diente es simple una varilla con un agujero en cada extremo. Sus requisitos son:
- Conectar los dientes del engranaje con el cubo del actuador
- Ser capaz de girar sobre ambos extremos

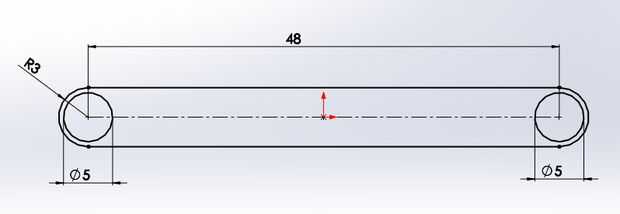

En este caso la longitud total es de 54mm y es 2mm de espesor y 6mm de alto.
Estos fueron logrados haciendo simplemente una tira plana con un agujero en cada extremo.
El actuador es donde conectan actuadores para controlar el "spread" de los dientes del engranaje. Los requisitos son:
- Deje que la varilla del diente pivotar en la conexión
- Tienen un agujero en el centro que va sobre el eje
- Ser capaz de descansar en la placa del engranaje cuando los dientes completamente extendida

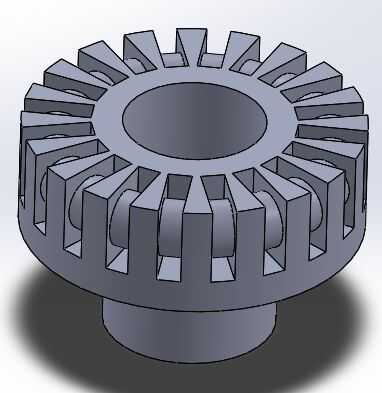

Aquí el centro es de 30mm de diámetro y 10mm de espesor

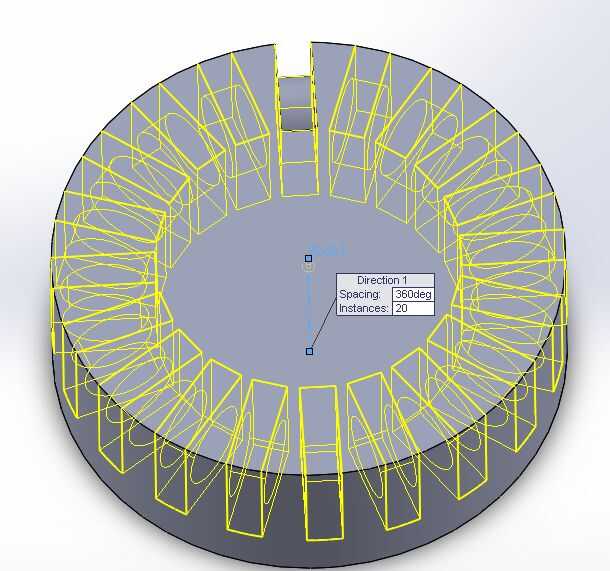

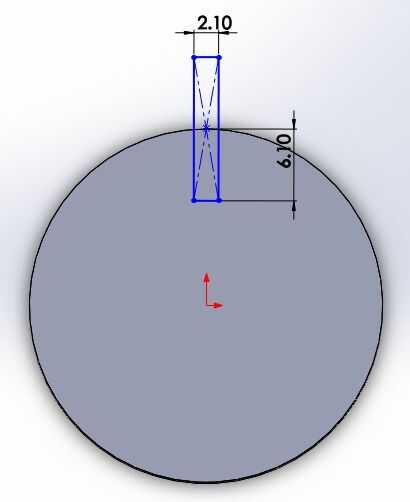

Similares a las de la placa del engranaje fue cortar el perfil de la ranura y perno extruido, entonces ambos eran circulares con dibujos 20 veces (o tanto como sea necesario) Notas * para la fabricación de esta parte, yo estaba pensando en los pernos caerá en un agujero semicircular de la parte superior después de ser fijo a la barra de dientes y un casquillo sostenga los pernos en su lugar (podría ser un poco duro a la imagen)
