Paso 2: Hardware

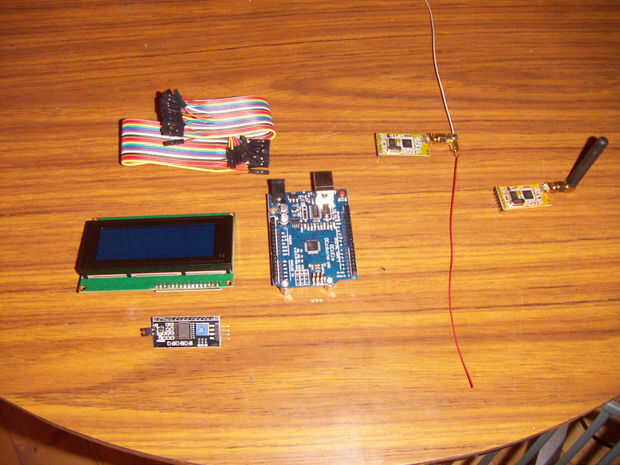

El hardware es tan simple como sea posible. Un arduino, pantalla de LCD de 20 x 4 y un módulo por radio APC220.
Opcionales son un módulo de conmutación a tensiones de paso hasta 7V para alimentar el arduino con un mínimo de calefacción de los reguladores a bordo de $2. El voltaje de entrada óptimo para una placa de arduino es 7 a 8V. Cualquier más alto y los disipadores de calor se caliente y se desperdicia energía. Menos y los reguladores a bordo pueden perder regulación y entradas analógicas no pueden ser exactas.
La pantalla de 20 x 4 es configura de comunicaciones I2C como esto sólo utiliza dos pines de arduino. El módulo del I2C puede adquirirse por separado o es posible comprar pantallas de 20 x 4 con el módulo ya instalado (búsqueda 20 x 4 lcd I2C).
El módulo APC220 viene con su propia antena que tiene una gama de cerca de 500m entre árboles. Es posible reemplazar la antena en espiral con un trozo recto de alambre 17,3 mm de largo y esto extiende a la gama otro 20%. También es posible añadir un cable de tierra de 17,3 mm y esto crea un dipolo de 34,6 mm y esto extiende a la gama otro 20%. El dipolo se monta verticalmente para un patrón omnidireccional.
Para la lectura de tensiones analógicas, las entradas de arduino son más estables si se coloca un condensador de 10uF a través de las entradas en el tablero.
