Malla de soporte del ordenador portátil con usb fans (2 / 3 paso)

Paso 2: Preparar y montar los ventiladores

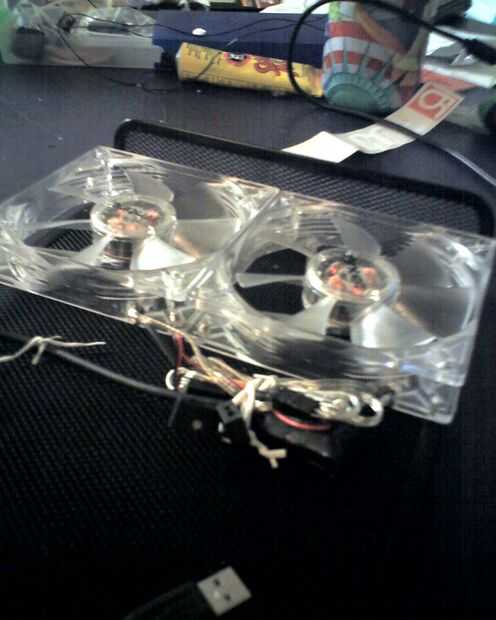

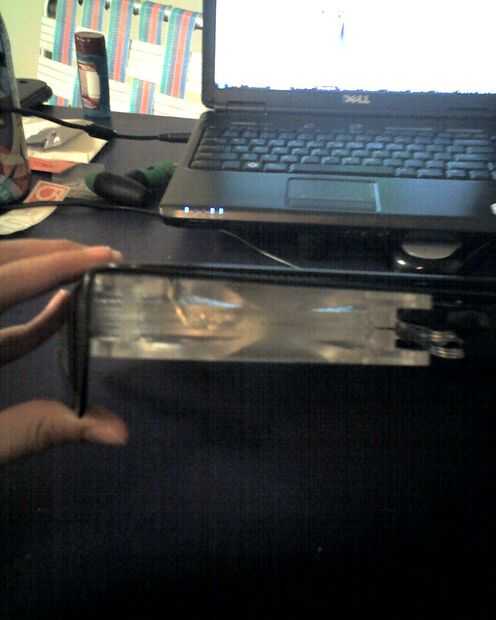

Los ventiladores vienen con 4 tornillos. La clave está en colocar los ventiladores en la parte inferior del soporte de malla con agujeros justo debajo de la malla. Usé una tijera pequeña y corte de la malla para atornillar en los fans. Los tornillos de la parte superior de la malla y se atornillan hasta el ventilador.

Tenga en cuenta. Mis fans tienen una etiqueta de Antec a un lado. Supuestamente al lado de la etiqueta engomada aspirará aire y soplar aire hacia fuera en el lado sin etiquetas. Mis etiquetas engomadas se enfrentan a la laptop. Realmente vi las diferencias de temperatura, y este es el mejor formato.

Ahora los ventiladores vienen con un estándar de 4 pines PC plug/enchufe. Este conector es masculina y femenina por lo que se pueden encadenar varios fans. Cada ventilador vendrá con una de ellas. Aquí está mi configuración:

Macho 2 / mujer ventilador 2 < == enchufe === hombre de ventilador 1 / mujeres 1 <---desde este extremo de la soldadura

Ahora en mujer ventilador 1, verá un cable negro y rojo y cuatro terminales metálicos sobresale. El cable rojo se alinean con uno negro con otro terminal y terminal. Los otros dos no se utilizan.

Corté algunos de plástico para revelar las terminales completamente.

Corte el cable USB y exponer algunos de los cables dentro. Tira un poco de los cables rojo y negro.

Suelde el cable rojo del cable USB al terminal asociado con el cable rojo. Lo mismo con negro.

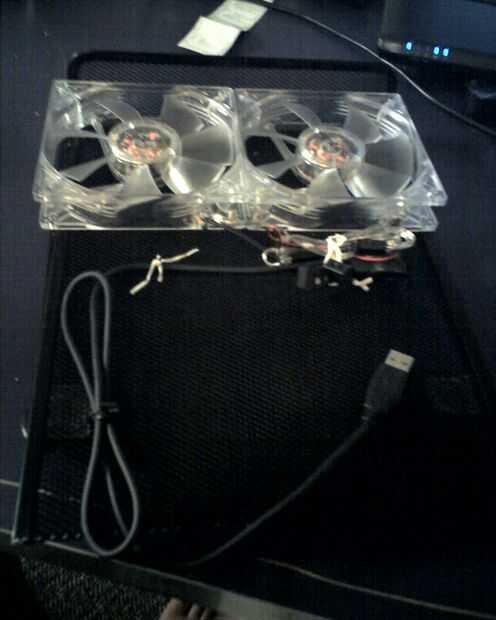

Eso es todo. Hemos terminado. Conecte el cable USB al ordenador para probar si enciende los ventiladores. El poder irá desde el USB a los puntos de soldadura del ventilador 1 y ventilador 2.
