MAMEFrame - el sistema de batería MAME (1 / 9 paso)

Paso 1: Piezas y herramientas

Para la caja del controlador
Una sierra - una sierra de mesa es el mejor, pero funciona una skilsaw
Un destornillador para fijar la bisagra
Papel de lija
3/8" mostrador fregadero (opcional)
Un taladro
Un sistema de pedacitos de taladro - (en realidad, todo lo que necesitas es un par alrededor de 1/4" y 3/8") para el piloto de los agujeros cuando la caja del regulador del edificio y montaje de los joysticks
Una llave hexagonal de 6mm para atornillar los tornillos de agujero ciego

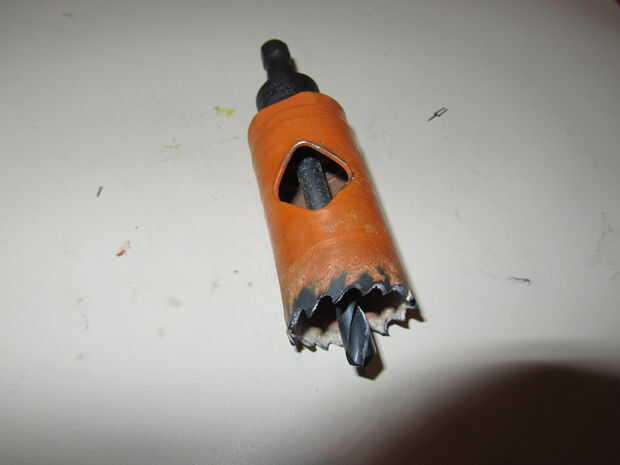

1 1/8" agujero vio - otro tipo de broca que parece un cilindro con los dientes
Sierra para metales - para cortar la bisagra y la electrónica de montaje

Para instalar los cables en los interruptores

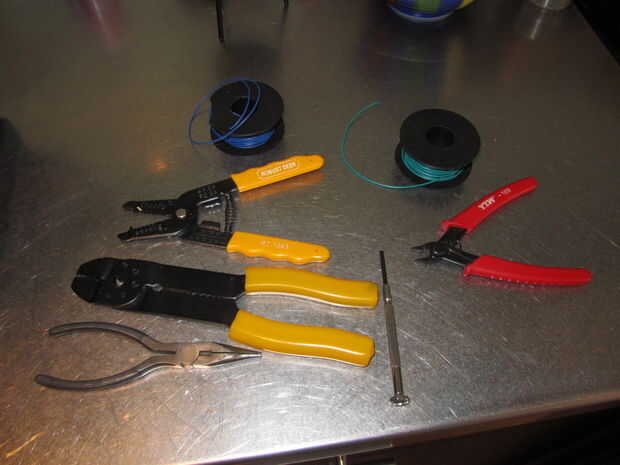

Cortadores de alambre
Peladores de alambre
Crimpadora herramienta (o pinzas)

Piezas

Fase 1 - caja del regulador
3/4" madera contrachapada bueno un lado (aproximadamente 1/2 hoja) $26 por hoja
bisagra de piano de Lee Valley $7,00
pies de goma $4.00
Tapones de madera $3,00
Caja de tornillos (yo usé tornillos de drywall de 1 1/2") $3,00
(opcional) Imprimación y pintura $51,00
Acrílico, madera o algunos otros plexiglás de pieza (4 "x 4") de materialsmall delgada, no conductora.  Esto se utilizará para montar el iPAC y RPi en el interior del gabinete.
Adhesivo pies  $2,00
(opcional) Rollo de velcro $7,00

Total: $103,00

Fase 1 - partes de Arcade
Recibo todas mis partes de Ultimarc (http://www.ultimarc.com/ ) en el Reino Unido.  Esta configuración será para 2 jugadores.  Cada jugador tendrá un 4/8way joystick, 6 botones, un botón de start del player y habrá en el botón Añadir monedas.  Ultimarc son grandes hacer frente a, y el envío es muy rápido.  Las piezas de control son:

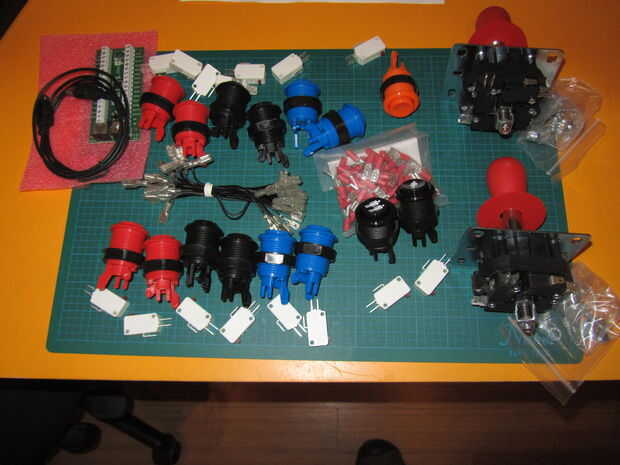

Interfaz PAC2 - este componente actúa como el cerebro de una manera.  Todos los botones y controles joystick están conectados a este, y esta interfaz entonces conecta a su computadora.  El PAC trabaja fuera de la caja utilizando el estándar MAME para los controles.  Básicamente, toma botón empuja, movimientos de la palanca de mando, etc. y convierte las pulsaciones de teclado entonces enviarlos a MAME ejecuta en su computadora.  Reasignará dos botones más tarde.  Viene con software que nos permite hacerlo.

14 Botones de juego - (sólo 12 aparecen) utiliza los botones clásicos de Happ.  Tenga en cuenta que los botones de Ultimarc vienen con interruptores, pero algunas otras fuentes no.  No se moleste en poner los interruptores en los botones hasta que estén en la plataforma del controlador.  Los interruptores de los botones de la parte de Ultimarc son E-Switch.

1 de cada jugador 1 y 1 jugador 2 arranque botones - vienen en blanco y negro

2 Añadir botón de moneda - es parte realmente un botón como arriba, pero elegí un color diferente.  Estrictamente hablando, puede obtener, sin esto, como usted puede programar el-PAC para enviar las pulsaciones de tecla de 'añadir monedas' utilizando movimientos y botones existentes.  Creo que por defecto es Player 1 start + botón de 1 jugador 1.  No lo recomiendo aunque.  Acabo de comprar el botón extra.

2 Joysticks más mag-Stik - elegí estos porque se pueden cambiar fácilmente de modo 4 a 8 forma.  Algunos juegos requieren 8 direcciones y algunos realmente no funcionan bien con 8 direcciones habilitadas, por lo que es bueno poder cambiar hacia atrás y de cuarto sin tener que llegar a la parte inferior de la palanca de mando.  Estos son caros.  Si quiere ahorrar dinero, conseguir un joystick más barato.

2 kit de montaje para Mag-Stik Plus - un agradable para el montaje de la palanca de mando a la plataforma de control, suponiendo que su plataforma es de madera.  Usted podría probablemente salirse sin esto si quería ahorrar unos cuantos dólares.  Nota: Si usted pide esto, asegúrese de conseguir el tamaño que coincida con el joystick (6mm para el Mag-Stik)

1 Arnés de daisy-Chain - otra vez, si quieres ahorrar unos cuantos dólares, usted probablemente puede hacer sin esto, pero este es un muy bonito premade kit sólo le permite conectar la tierra de todos los interruptores de botón juntos.  Más adelante cubriremos esta más, pero cada switch (y la dirección en un joystick) tienen un terreno, normalmente abierto y normalmente cerrado.  Cuando tenemos cable de estos, todos los motivos se pueden encadenados junto del interruptor a interruptor, pero el conector normalmente abierto deben conectarse directamente la IPAC.  Por esta razón tenemos la cadena de Margarita y otros conectores de engarce.  Nota que este arnés deben coincidir con el tamaño de los interruptores en los botones.  Esto puede variar por marca, sino que 6.3mm para los botones de la parte que estoy usando.  También tenga en cuenta que los interruptores se incluyen con los botones de la parte a continuación.

1 paquete de Conectores Crimp - estos son los conectores que se conectan a las palancas de mando e interruptores. Como con el arnés de encadenamiento, estos conectores deben coincidir con el tamaño de los interruptores en los botones.

Lista total de piezas (precios en dólares canadienses):

Botones clásicos de controles de parte. Naranja 2 x 1.95 = $3.90 (sólo se muestra en la foto)
Botones clásicos de controles de parte. Rojo 1.95 x 4 = $7.80
Botones clásicos de controles de parte. Azul 1.95 x 4 = $7.80
Botones clásicos de controles de parte. Negro de 1.95 x 4 = $7.80
Botones clásicos de controles de parte. Blanco 1. 95 x 4 = $7.80 (no se muestra en la foto)
Prensar conectores de 6.3 mm 9.00 x 1 = $9.00
Daisy-Chain arnés 6,3 mm (1/4 en) conectores de 14.00 x 1 = $14.00
Joystick juegos de montaje 6mm para Mag-Stik 7,00 x 2 = $14.00
MAG-Stik Plus rojo 33.00 x 2 = $66.00
Inicio Logo botones negro. Comienzo1 1 x 2,90 = $2.90
Inicio Logo botones negro. Start2 1 x 2,90 = $2.90

Sub-Total: $134,17
Envío: $27,00
Total: $161,15

Nota este costo no incluye los dos botones blancos, o el segundo botón de la moneda.  He añadido la moneda de 2 jugadores más adelante en el proyecto después de que me di cuenta que algunos juegos requieren realmente la moneda del jugador 2 para entrar en modo de 2 jugadores.  También, los dos botones blancos se utilizan como Enter y Escape.  No son absolutamente necesarios, pero les recomiendo.  Que el controlador MAME jugables sin tener que saber las combinaciones secretas para entrar (jugador 2 comienzo + 1 jugador a la izquierda) y Escape (Player 1 start + Player 2 Start).

Fase 2 - piezas para la frambuesa Pi

Raspberry Pi de Lee electrónica x 1 $45,00 (para la fase 2) - este es el ordenador poco sorprendente que ejecutará la MAME.

Tarjeta SD de 8 GB 1 x $9,99 - hay un debate acerca de la mejor clase de tarjeta a utilizar.  Estoy utilizando una clase barata 4.  Esto ejecutará el cerebro del sistema, y he leído algunos artículos que tratan sobre diferentes clases de tarjetas afectan la velocidad.

Micro USB B a USB cable 1 x $9,99 - esto le dará la potencia del proyector (USB A) para el IPC (Micro USB).  No confundir Mini USB para Micro USB.

Total fase 2 costo $64,98

Fase 3 - piezas para el proyector

1/4 "x 1 1/4" perno de montaje del proyector

Adhesivo cerrado burletes de espuma para el proyector montaje $4,48

(Opcional) Divisor de auriculares estéreo de 1/8" 1 x $4,00 (yo tengo la mía de la electrónica de las heces, pero no puedo encontrar un enlace en su sitio)

(Opcional) Antiguos auriculares que puede cortar aparte (gratis) o cables de extensión estéreo de auriculares de 1/8" x 2 $16,0 - pongo los auriculares en la fase 3 porque conecto el separador para el proyector más el IPC.  Me di cuenta que me metía mucho ruido cuando el audio directamente en el IPC, sin embargo, estaba bien el audio del proyecto.  ¿Creo que tal vez porque es una señal digital de HDMI cable, a diferencia de la señal analógica de la RPi?  Realmente no sé.

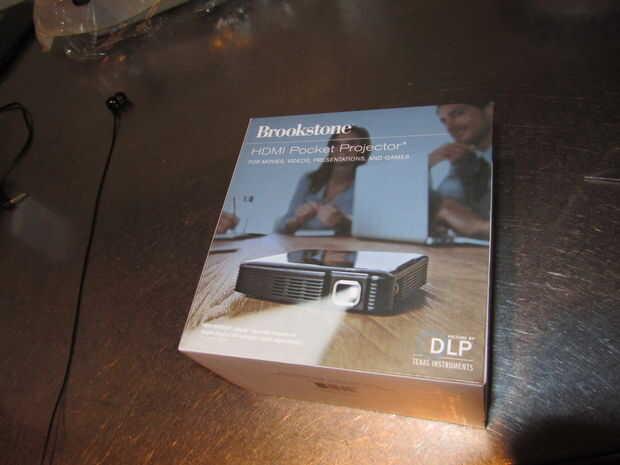

Proyector de bolsillo Brookstone de Brookstone.com 1 x $329,00 (fase 3) - esta es la clave para que el sistema portátil y con pilas, como el proyector contiene una batería recargable que puede alimentar el Raspberry Pi y el iPAC.
Más impuestos y tasas: $38,46
Y envío: $36,84

Proyector costo total: $395,79

Total fase 3 costo: $420,27
