Paso 2: Construir el cuadro del Panel de Control
He puesto este paso antes de construir el marco porque si te quedas sin vapor en este momento, oye aun tienes un lugar fresco, funcionamiento panel de control arcade! No voy a entrar en demasiados detalles sobre la construcción de la caja, como yo no soy realmente mucho de un carpintero y estoy seguro que hay mejores formas de hacerlo. Adjunto los planos DXF y SketchUp que he creado. Las medidas se pueden tomar de cualquiera de ellos. Si no tienes una copia de AutoCad, hay una versión gratuita denominada 123D de AutoCad que funciona bastante bien.
Algunas otras cosas importantes (y posiblemente confusos) sobre la imagen principal por debajo de...

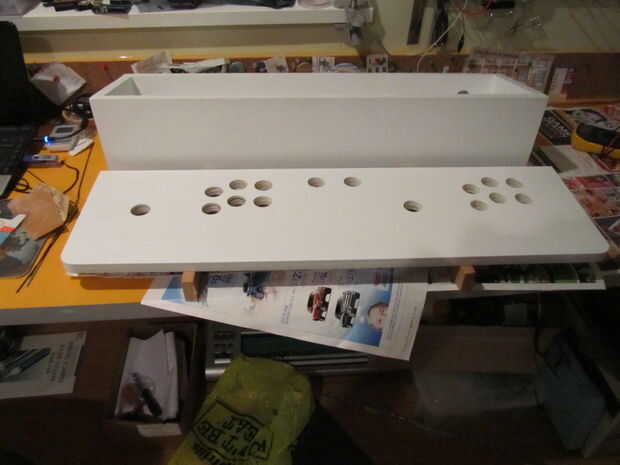

Cuando primero construí este cuadro, no pensé que necesitaba la tecla Enter o Escape, razón por la cual esos agujeros no perforados en algunas de las fotos. Además, añadí el segundo botón de la moneda, los auriculares y el agujero grande del proyector después del hecho. He etiquetado donde esas cosas al final fueron, y es mostrados en fotos más adelante.
Diseño:
Esto es básicamente sólo una caja de madera contrachapada, con una tapa con bisagras. De lo que oigo, gabinetes se construyen normalmente para que la pieza inferior quede dentro. Creo que esto es tan hay ningunos bordes de madera contrachapada en el frente, lados o atrás. No decidí diseñarlo así porque será fijado a la estructura de soportes de montaje para la parte inferior, y toda la presión del botón de maceración estará en la parte superior, así que pensé que tiene más sentido para construir con las partes de conexión entre la parte superior e inferior. También, lo diseñé para la parte superior está en un ángulo, pero que no es realmente necesario. Sólo pensé que agrega algo a los ascetas. Si le sucede que tiene acceso a una CNC, podría poner algunos diseños realmente frescos en la caja también.
Construcción de la caja
Si encuentras una caja adecuada, tendrás que construir uno. Decidí construir mi caja desde cero. En Resumen, aquí fue el proceso que utiliza:
1) Mida y marque las piezas en la madera contrachapada como se muestra en el siguiente PDF. Utilizar el modelo de Sketchup como una guía si se confunde. Luego cortar las piezas con una sierra de mesa, pero probablemente puede utilizar una skilsaw y un borde recto en su lugar.
2) ahora sería un buen momento para cortar los agujeros del botón para la moneda de P1, P2 moneda y el agujero del proyector. Estos haremos ahora, ya que es más fácil entonces tratar de hacer cuando la caja está montada. En mi caso, usé una sierra del agujero 1 3/4" más grande para el agujero del proyector. No es necesario ser que grande (he probado con el orificio de 1 1/8"), pero quería utilizar un relleno y cubierta diseñada para el funcionamiento de cables a través de muebles, razón por la cual escogí ese tamaño. También, si desea montar conectores de audio, este es el momento para perforar los agujeros así. Asegúrese de que tener una placa de cara que usted puede atornillar sobre él. Salto adelante con el paso 4 por un segundo ver cómo lo hacemos.
Método de perforación: Mida y marque donde estará el centro del agujero. Uso del taladro para perforar un agujero piloto de 1/4". Luego use una sierra de agujero de 1 1/8" en el taladro de mano. Una cosa que noté es al usar un serrucho, no ponga mucha presión sobre él. Sacar y limpiar el aserrín fuera de cada 5 o 10 segundos. Si el serrín se acumula y no hay donde ir, se fuman un poco. También, tengo los mejores resultados de perforación en mitad de camino, entonces la Junta Directiva los bancos y el resto de la parte posterior de la perforación. Puesto que hay un agujero piloto, no tiene que preocuparse por alinear las cosas.
3) ahora podemos áspero encajar la parte inferior de la caja. Decidir donde los tornillos que la caja se vaya y taladro Avellane los orificios. Esto es solo por estética otra vez. Luego lo enchufe y lijar. Asegúrese de que poner el fregadero contrario en profundidad suficiente. Si no, no habrá ninguna habitación para el tapón de madera en la parte superior del tornillo.
4) afiáncela con abrazadera juntas y orificios donde van los tornillos en la parte superior, inferior, delantera y posterior. Si no taladrar los agujeros, los tornillos dividirán la madera contrachapada. Los agujeros deben perforarse en el centro del agujero hundido del contador.
5) encolar y atornillar la parte inferior y los lados. No coloque la parte superior. Se trata de una articulación, como tendremos que conseguir en él periódicamente. En este punto, debemos tener una caja sólida con una tapa separada.
6) una vez que el pegamento seca, puede pulir los bordes de la madera contrachapada y pegar los tapones en. Utilicé un fregadero contrario de 3/8, y cogí un paquete de tacos de madera de 3/8 de Home Depot para cerca de $3,50. Las clavijas eran de roble, pero puesto que va a ser pintada, no importaba.
7) una vez que los tapones seco, usted puede cortar, cincel o arena frente a los tapones que están asomando.

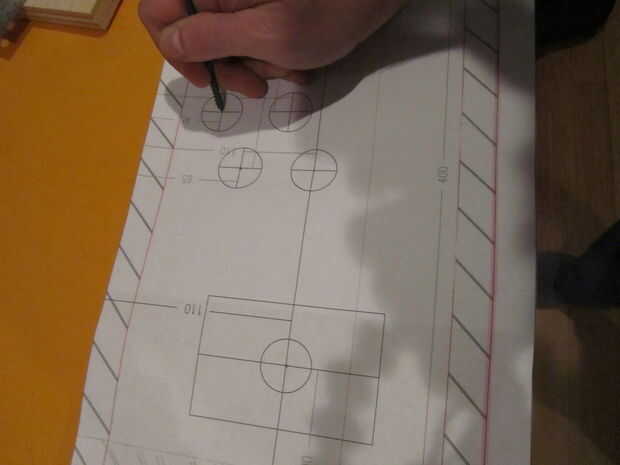

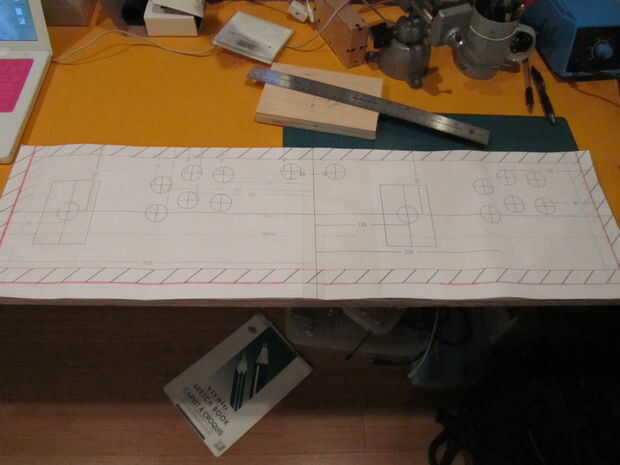

8) en este punto, trazar las ubicaciones de los botones y las palancas de mando en el tablero superior. Básicamente imprimí los tres archivos PDF en una impresora de 11 x 17 (no tengo acceso a un plotter). Entonces graba les juntos así que formaron un modelo de papel de 1:1 del panel de control. Marca el punto central de las palancas y los botones de madera con un clavo.
9) perforar el resto de los agujeros del botón utilizando el método en el paso 2.
Montar las palancas de mando

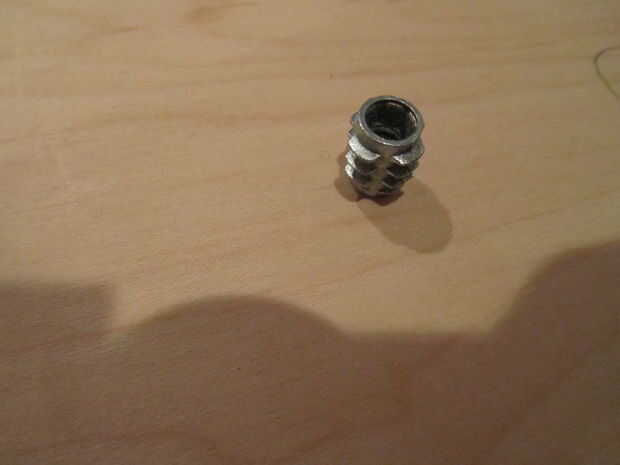

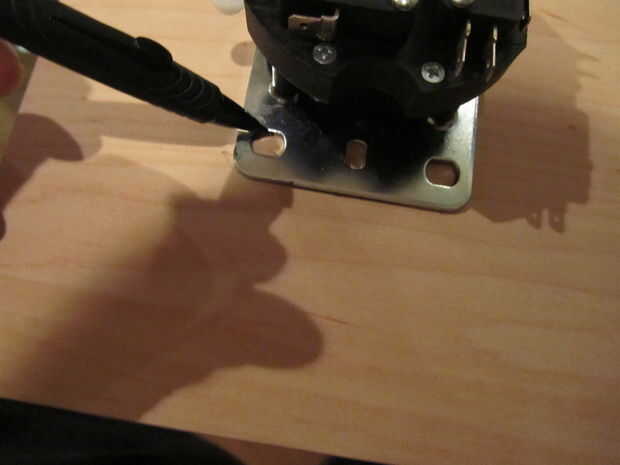

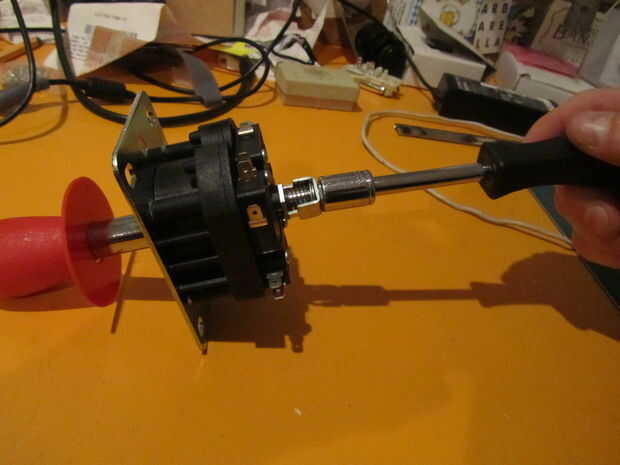

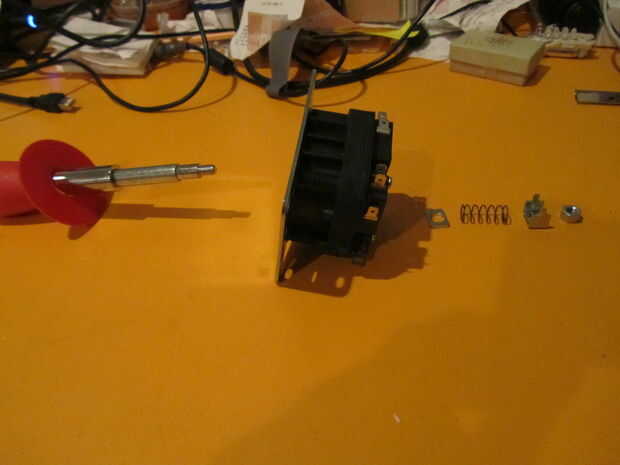

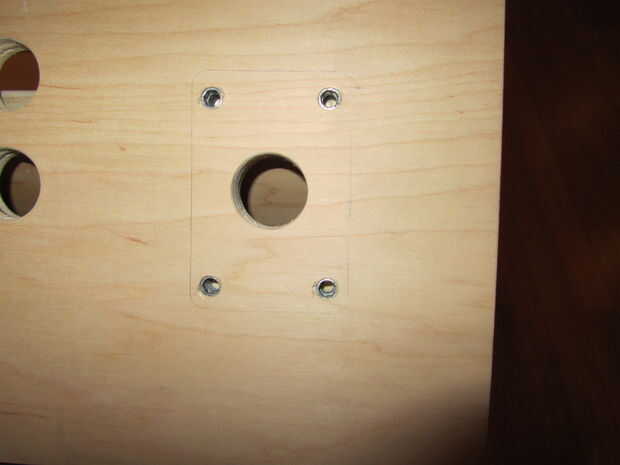

11) ahora es el momento para montar la palanca de mando. El siguiente paso es perforar los agujeros en la parte inferior para el 'agujero oculto' kits de montaje (aproximadamente a medio camino hacia abajo la página) las palancas de mando. Desmontar la palanca de mando a medida donde deben ir los agujeros. Si tienes el Mag-Stik Plus como yo, hay un tornillo en la parte inferior. Desenrosque con cuidado - es resorte! Consulte el sitio de Ultimarc para una descripción detallada de cómo desarmar sus palancas de mando. Luego coloque la parte inferior de la palanca de mando en la parte inferior de la el panel de control. Mirar desde la parte superior para asegurarse de que el agujero está en el centro. También asegúrese de que la placa de montaje (y por lo tanto la palanca de mando) es paralelo al lado. De lo contrario, hasta no será realmente para arriba. Cuando tienes la placa en una buena posición, traza la placa, incluyendo los orificios con un lápiz. Luego perforar cuatro esquinas con un poco un poco más pequeño entonces las piezas de montaje, pero solo taladre el agujero lo suficientemente profundo para atornillar los insertos al ras con el tablero - no taladre los orificios a través de todo el camino. Es mucho más fácil hacerlo en una prensa del taladro donde puede configurar la profundidad, pero un trozo de cinta en el pedacito de taladro, o un calibrador de profundidad también funcionará.
Hacer esto para cada joystick. Utilizando una llave de allan (6mm), tornillo de los insertos en. Conecte el joystick y confirmar que la posición sigue siendo buena. Entonces quitar por lo que puede pintar.
Pintura

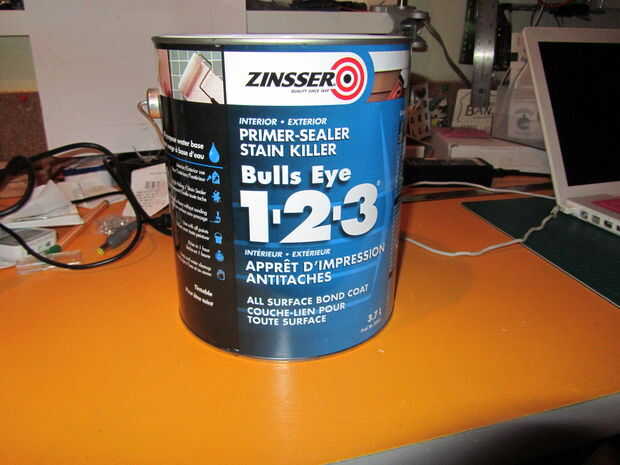

12) arena el interior de los orificios del botón. Ahora estás listo para pintar! Voy a dejar esto a usted, pero en mi caso, utilicé una imprimación blanca ($26 para un galón - tengo algunos otros proyectos que también necesitan de pintura) y una lata de pintura de melamina negro ($25), ambos de Home Depot. La pintura de melamina es bastante cara, pero debe dar una superficie muy dura y lavable. Preparar y pintar el cuadro, dentro y por fuera.
Colocar los pies

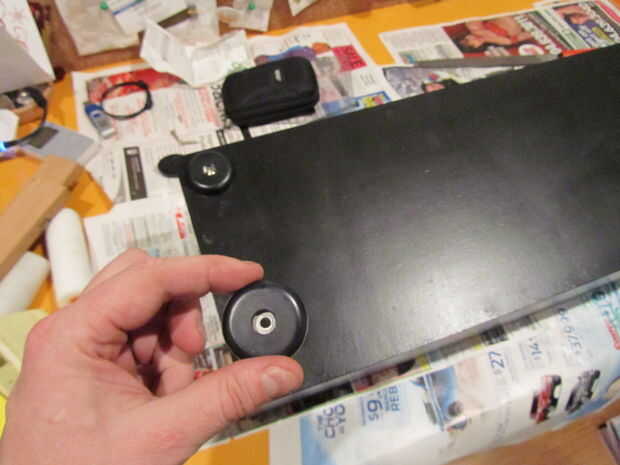

Atorníllelos en cerca de las esquinas. Asegúrese de que los tornillos no ir todo el camino a través de la caja.
Fije el panel superior
13) Asegure la parte superior la parte inferior con una bisagra de piano ($5 de neumático canadiense). Probablemente sea demasiado largo. Cortar con una sierra para metales o una Dremel.
Instalar los botones
14) instalar todos los botones, junto con sus interruptores en su nueva caja de panel de control. Para colocar un interruptor a un botón, deslice el interruptor en el interior la mayoría clavija de montaje y, a continuación, gírelo hasta los broches de exterior de la peg en su lugar, como este. Preste atención a la orientación. Recuerde que el jugador 1 y 2 botones de inicio deben ser orientados correctamente. Además, tiendo a montar todos los botones que puedo en un ángulo. Deja más espacio para los conectores unir a los interruptores de botón.
También, deben ser etiquetados los botones Enter, Escape y la moneda. Tal vez probar algo creativo - pressdown geotype letras. Si usted debe, puede escribir en ellos con un marcador. Me voy de mina en blanco por ahora, pero a etiquetarlos eventualmente.
