Paso 1: Configurar

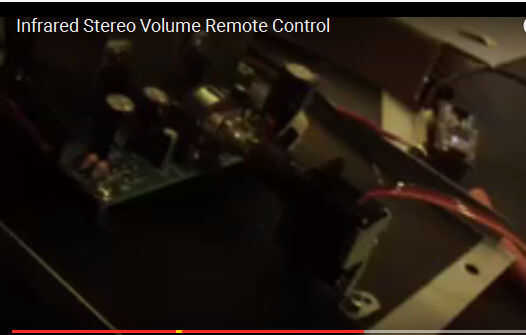

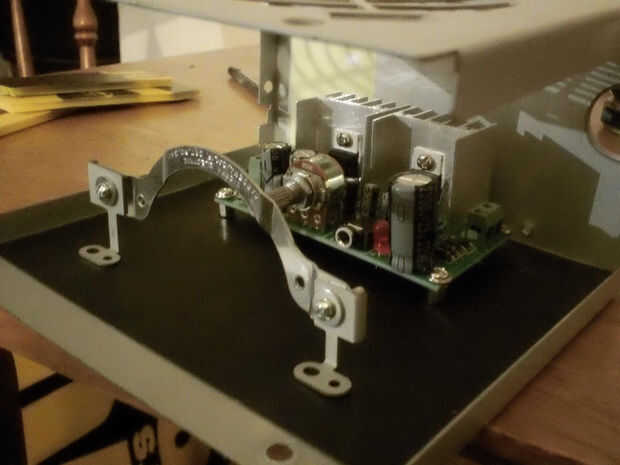

Tenía duda sobre muchas cosas. ¿Fue la salida de Arduino Pro-Mino suficiente para accionar el servo? ¿Fue el servo de 9G barato lo suficientemente fuerte como para encender el pote de volumen? He decidido a seguir adelante y construir y ver si funcionaría. Los resultados estaban bien. Todo funcionó muy bien. También encontré que mis primeros pensamientos sobre el montaje de la serve\o se forma sobre ingeniería. El video muestra lo fácil era realmente el montaje. Encontré un soporte de metal de mi bolsa de salvado cosas que con un poco de flexión creativa con mi aguja de nariz alicates funcionados a la perfección. El soporte que sostiene el servo está sujeta en su lugar sólo por la presión. no hay reales tornillos o pernos involucrados. Que la imagen de mi idea primera que ves que yo estaba la construcción de un arco. Terminé usando uno de los extremos que el arco.
El servo tiene tres cables (marrón, rojo y naranja) el marrón es la tierra, el rojo es para el voltaje y el cable naranja es la señal y está conectado al pin Digital 9 Mini Pro.
El receptor de infrarrojos tiene tres pernos. El voltaje y la tierra están bien marcada y auto explicativo. El pin señalado se conecta al pin D-11 en el Mini Pro.
Yo uso una 12 voltios convertidor de potencia DC pared verruga. Corrí a un protoboard mini que podría correr la energía amperios de él.
Luego usé una fuente de alimentación LM7805 para proveer el servo con 5 voltios y una corriente más alta que el Mini Pro proporcionaría. Ese proyecto está aquí
Yo estaba seguro atar todos los motivos a una tierra.
