Paso 5: Configurar recibir ESP8266

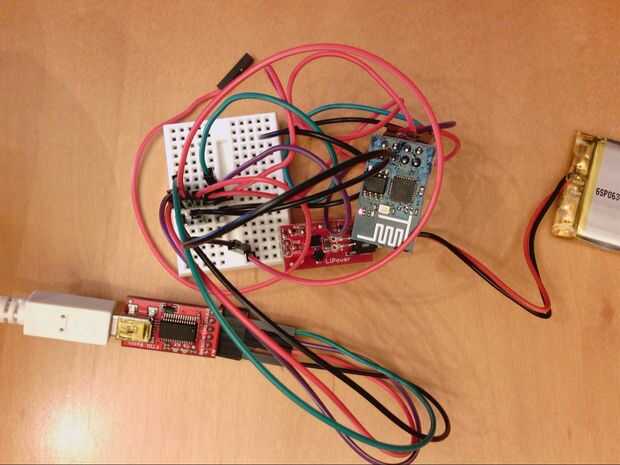

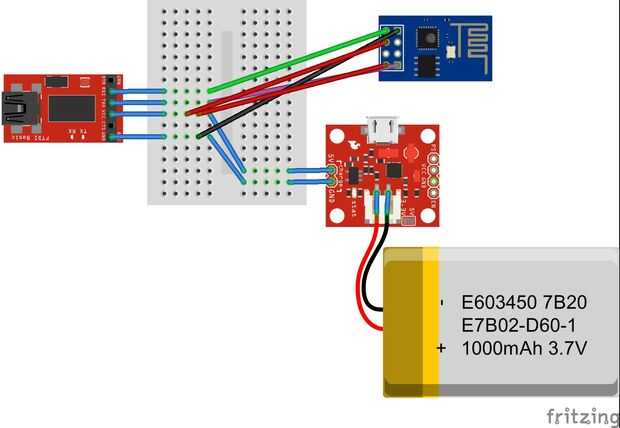

El diagrama y foto aquí muestran cómo Conectamos nuestro receptor ESP8266. Esta configuración se utiliza para diagnosticar si el ESP está recibiendo correctamente. Se utilizó un módulo de chip FTD para conectar los datos en serie a un puerto USB por lo que podríamos examinarla utilizando un programa terminal en un ordenador.
Porque nuestro módulo FTDI no tiene una fuente de energía muy potente no puede ejecutar el ESP8266 todo el tiempo. Esto causa cierta confusión ya que el ESP8266 parece que funciona pero mantiene reajuste. Agregar una fuente de alimentación como el circuito de boost de LiPo se muestra, soluciona este problema y hace el receptor con pilas!
Si desea utilizar el controlador de control algo puede reemplazar el módulo de chip FTDI con un microcontrolador como un Arduino y tienen interpretar los datos de nunchuk para controlar nada. Si eres muy inteligente podría reprogramar el ESP8266 para realizar las tareas deseadas. Tiene puertos GPIO y pueden programarse vía el IDE de Arduino.
