Paso 6: Unirlo

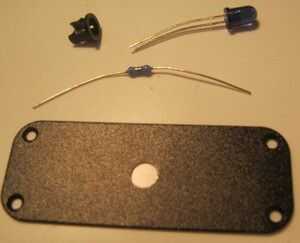

Taladré un agujero de 6mm en la placa de extremo superior para montar el LED y el bisel. El LED fue conectado a Arduino con la resistencia de 82 ohm en serie (cubierta de encogimiento de calor).
La Asamblea es un poco complicada. El crudo bosquejo adjuntado se supone para ayudar a.
El Arduino fue insertado desde arriba a la izquierda, en primer lugar, y alicates de punta larga se utilizan para ayudar a conectar los cables a los botones. No importa si conectas los cables mal a los botones equivocados, como esto se puede corregir en el software. Sólo lo que se adapta mejor.
La unidad se empuja hacia abajo el lado derecho.
Probablemente desee cargar el software (sección siguiente) antes de insertar el Arduino, pero la colocación es diseñado de manera que esto puede hacerse fácilmente después del montaje, conectando a la cabecera en la parte superior de la caja.
