Paso 5: El circuito de Control

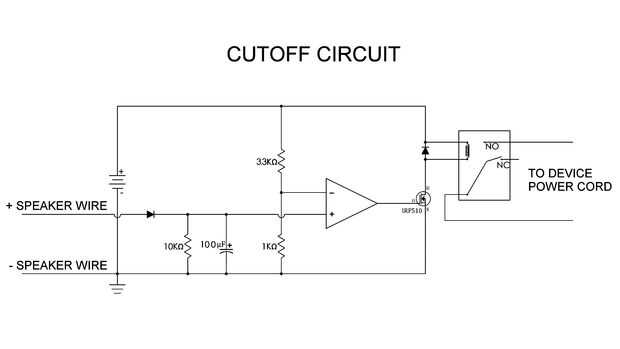

El circuito que diseñé para este proyecto utiliza un amplificador operacional 741 para controlar la salida del receptor. (Serie de dos resistencias 3.3kohm y 1kohm) forman un divisor de tensión que se establece una tensión de referencia el OP AMP se usa para la comparación. Estas resistencias deba cambiarse para calibrar para su receptor. Cuando la tensión de salida del receptor va por encima de este voltaje de referencia, la salida del OP AMP va arriba y activa el relé.
Estoy usando un relé de automoción por lo que serán capaces de conmutar altas corrientes (hasta 40 amperios). Sin embargo relés más grandes como este también requieren más corriente para activar. El OP AMP no puede salida de corriente suficiente para activar el relé por sí mismo. Así que la salida del amplificador operacional está conectada a un MOSFET de la energía. Este transistor se utiliza para activar o desactivar el relé.
He añadido un diodo, un capacitor y una resistencia a la entrada del circuito de control para ayudar a filtrar el ruido y para suavizar los impulsos desde el receptor de radio. Esto evita que el circuito de control se está convirtiendo rápidamente un apagado.
El circuito de control es accionado por una batería de 12 voltios.

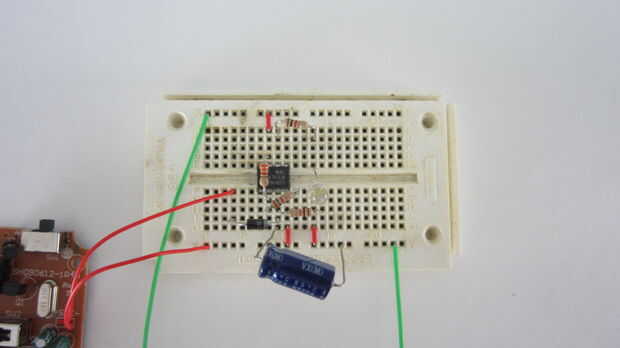

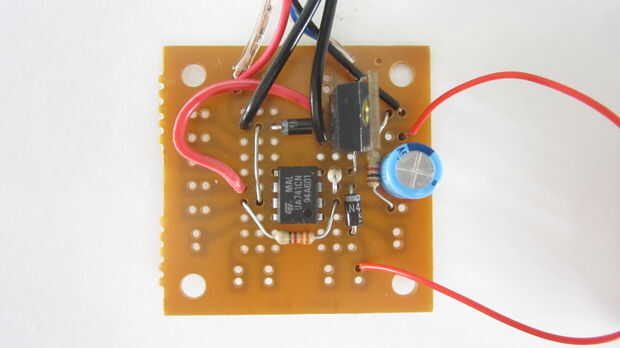

Al montar el circuito, primer prototipo en un protoboard. Para probar el funcionamiento del circuito, conecté un LED a la salida. Una vez que estaba contento con el funcionamiento del circuito, soldados sobre una placa de circuito impreso.
