Paso 6: Crear un adaptador para el receptor (opcional)

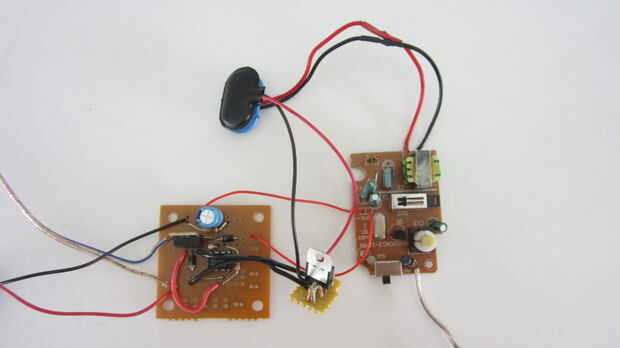

El circuito de control requiere una batería y el receptor requiere una batería. Si utilizan la misma tensión, entonces usted puede simplemente conectarles juntos en paralelo. Pero si requieren voltajes diferentes, entonces tampoco necesita dos baterías o necesita hacer un adaptador para uno de ellos.
En este caso, el receptor requiere 9 voltios y el circuito de control requiere de 12 voltios. Así usé un circuito regulador de voltaje para traer los 12 voltios de la batería del circuito de control abajo a 9 voltios. Esto me deja a ambos con una batería de energía.

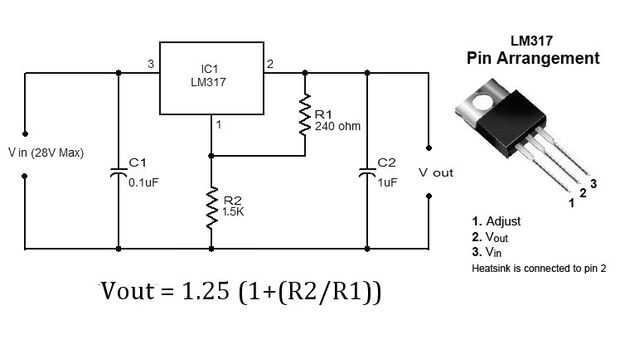

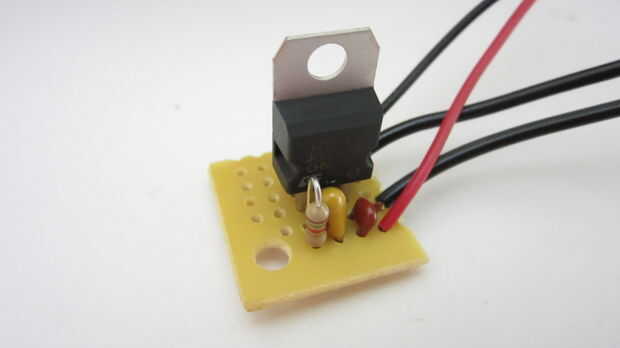

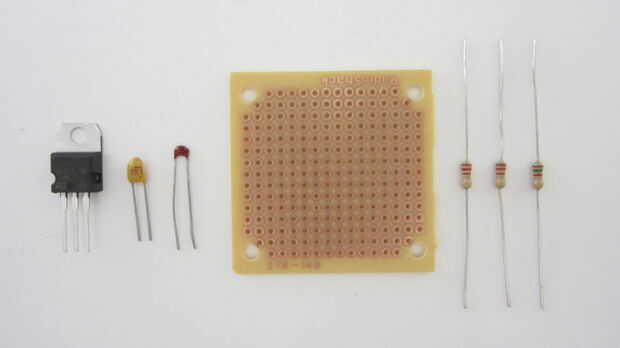

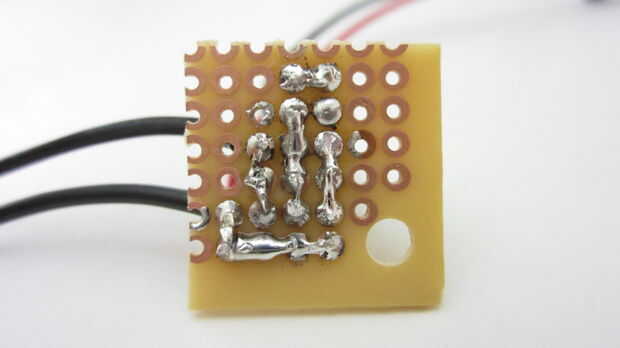

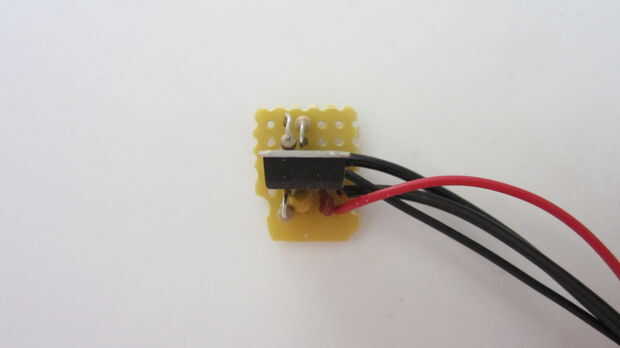

Utilicé un regulador de voltaje variable LM317. Este chip utiliza dos resistencias para ajustar la tensión de salida según la fórmula: Vout = 1,25 x (1 + (R2 / R1)). Utilizando un 1.5kohms y un 240 ohmios trajo la salida hasta unos 9 voltios. Luego utilicé un conector de batería de 9 voltios para conectar al receptor.
