Paso 8: Instale el relé de

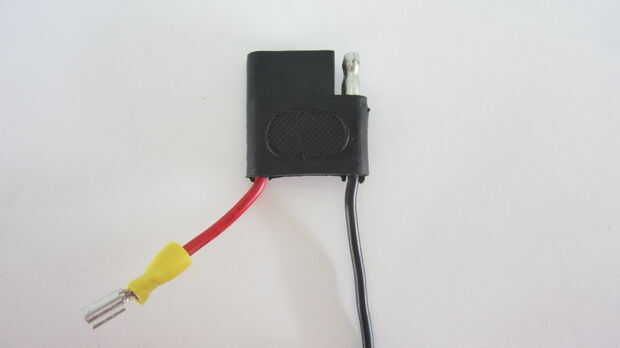

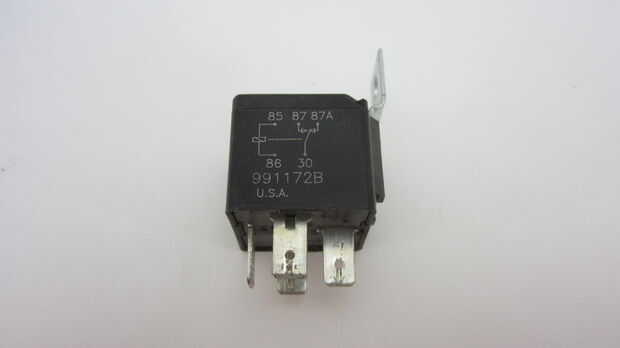

Estoy usando un relé de automoción. Típicamente estos montar a un zócalo de Relais automotor especial. Pero también se puede utilizar individual calibre 12-10 rápida desconecte conectores.

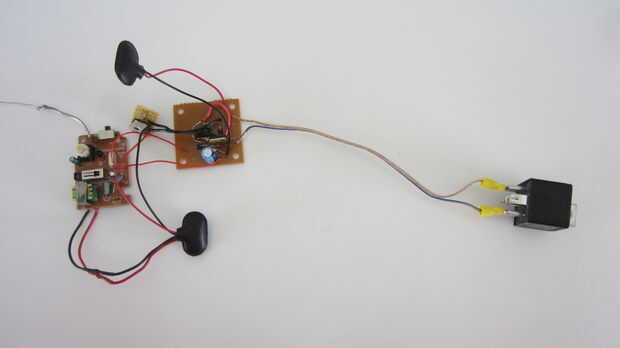

Primero tenemos que conectar el relé con el circuito de control. Tomar dos cables y el aislamiento de los extremos de la tira. Uno de los cables a la salida del circuito de control de la soldadura y el segundo cable a tierra (borne negativo) del circuito de control de la soldadura.

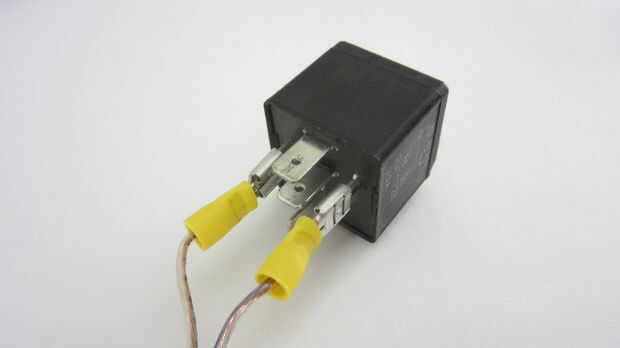

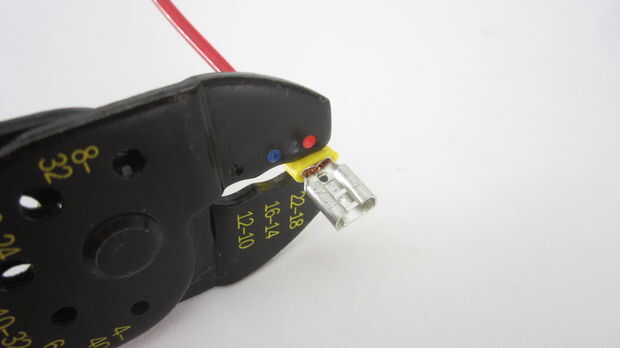

En el otro extremo de los cables, engarzado en el 12-10 medidor de conectores. Conecte a los terminales del relé que se unen a la bobina del relé.

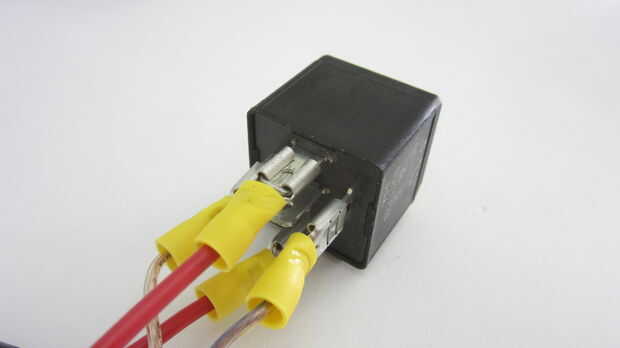

Ahora usted necesita conectar el dispositivo que usted quiere la llave control remoto para control. En este caso era un coche de ruedas de energía. Corté uno de los cables que va desde la batería del coche para el interruptor de encendido. Luego desnudaron el aislamiento de los extremos cortados y doblado en otro conjunto de conectores. Os adjunto uno de estos conectores al terminal común del relé y até el otro conector al terminal del relé "normalmente abierto". Con esta configuración, se desconectará la batería del coche hasta que nuestro circuito activa el relé. De esta forma si el coche va fuera del alcance del control remoto, se apaga automáticamente una vez que deja de recibir la señal desde el transmisor.
