Mando Xbox 360 extender tableta (1 / 4 paso)

Paso 1: Romper las juntas y soldaduras

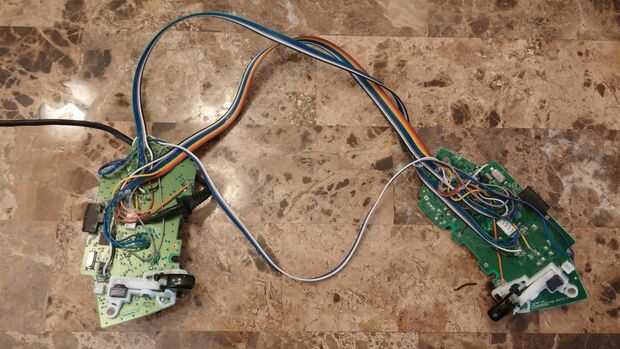

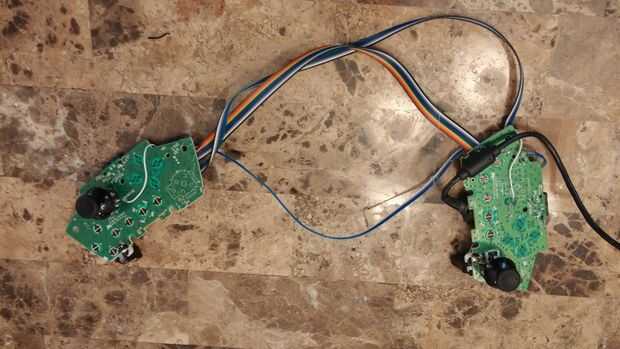

Manera más fácil de hacer esto es utilizar dos tarjetas controladoras. Un controlador sigue siendo el anfitrión y mantiene el cable USB (la mitad izquierda en mi caso) mientras que el segundo controlador existe sólo para reasignar algunos botones (mitad derecha en mi caso). Utilizando controladores hecho post 2012 ayuda aquí puesto que el modelo más último utiliza una tierra común para los botones. Esto reduce el número de conexiones de soldadura es necesario por la mitad.

Aún así, necesita conectar algo cerca de 20 cables aquí. Hay algunas guías que hay que hacer un gran trabajo de mapeo de todos los puntos de prueba. Esto le ahorra de tener que soldar los botones mismos. Me salvó algún dolor de cabeza ya que accidentalmente tiré el punto de soldadura todo el parachoques derecho apagado cuando quité el mecanismo. Trate de buscar Slagcoin para cableado de pcb controlador 360. Deben explicar las cosas.
Prefiero el cable de cinta trenzada para esta parte. Los puntos de soldadura no son pequeños para cable es innecesaria. Envolver el cable también es terriblemente débil y no dobla bien. Te sugiero que trabajes para hacer estos cables todos el mismo tamaño y agregar del encogimiento del calor de la tubería antes de la mano. Yo no tanto de estas sugerencias y lamentó que después. También Compruebe que los cables sean lo suficientemente largos para caber realmente un comprimido entre las dos mitades.

Si desea acortar ese cable usb (y) ahora es el momento para hacerlo. Hacerlo después de cerrar el regulador no es bonito.

Prueba cuando haya terminado aquí puesto que va a ser difícil que todo aparte llevar a arreglar nada. Una vez que sabes que está trabajando, utilice pegamento caliente para mantener abajo los cables. Cubrir completamente los puntos de soldadura para asegurarse de que nada se mueve. El pegamento caliente también le impide dañar nada al tirar los cables, que hará más adelante.

También, en cuanto a la potencia es la mitad derecha del controlador, que botón empiezan a parpadear y nunca parar puesto que no se sincronizará nada. Tengo alrededor de esto simplemente cubriendo el LED, pero probablemente sólo podría quitar o corto sin dañar el circuito.
