Manejar con SPI OLED de pantalla ESP8266 (1 / 4 paso)

Paso 1: Conexión ESP un OLED

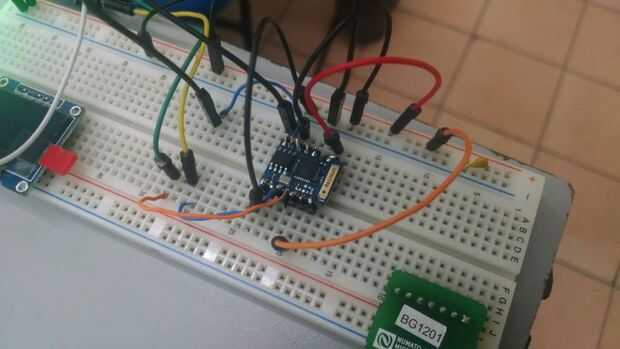

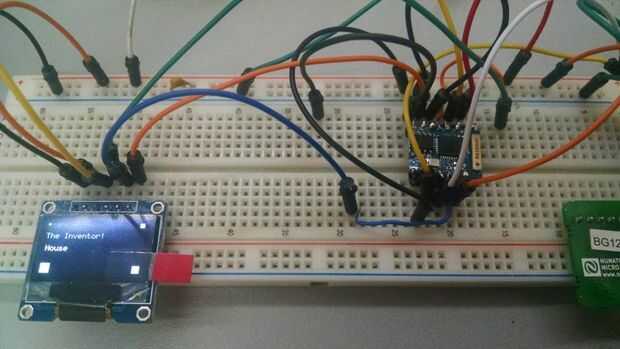

La conexión del ESP8266 a la pantalla OLED es la siguiente

 -- Hardware SPI CLK = GPIO14-->SCL OLED -- Hardware SPI MOSI = GPIO13-->SDA OLED -- Hardware SPI MISO = GPIO12 (not used) -- CS, D/C, and RES can be assigned freely to available GPIOs cs = 8 -- GPIO15, pull-down 10k to GND dc = 4 -- GPIO2 --> D/C OLED res = 0 -- GPIO16 --> RST OLED

La pantalla OLED soporta 3, 3V y 5v
