Paso 3: ESPlorer
ESPlorer esta en java por lo puede ejecutarse en cualquier sistema operativo siempre y cuando tengamos instalado la maquina virtual de java, pueden descargarlo de la siguiente pagina
https://github.com/nodemcu/nodemcu-firmware

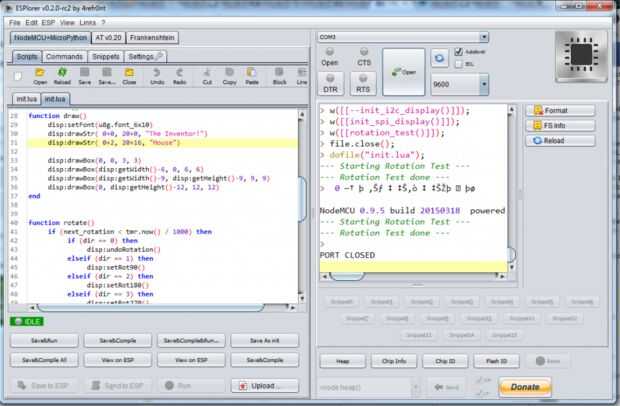

Lo primero debemos hacer al abrir ESPlorer es seleccionar el puerto en el esta el ESP8266 y abrirlo, podremos ver un texto nos indica la versión del firmware o fue detectado
Copiamos y pegamos el siguiente ejemplo en el IDE y cargamos informatica al ESP8266 con el boton "guardar en ESP" con eso ya estará cargado en nuestro ESP8266
Repositorio: https://github.com/sabas1080/ESP8266/tree/master/simple-oled-spi-example_lua
--configuración de SPI y conectar pantalla < br > función init_spi_display() -- setup SPI and connect display<br>function init_spi_display() -- Hardware SPI CLK = GPIO14-->SCL OLED -- Hardware SPI MOSI = GPIO13-->SDA OLED -- Hardware SPI MISO = GPIO12 (not used) -- CS, D/C, and RES can be assigned freely to available GPIOs cs = 8 -- GPIO15, pull-down 10k to GND dc = 4 -- GPIO2 --> D/C OLED res = 0 -- GPIO16 --> RST OLED
spi.setup(1, spi.MASTER, spi.CPOL_LOW, spi.CPHA_LOW, spi.DATABITS_8, 0) disp = u8g.ssd1306_128x64_spi(cs, dc, res) end
function xbm_picture() disp:setFont(u8g.font_6x10) disp:drawStr( 62, 10, "The") disp:drawStr( 62, 30, "Inventor's") disp:drawStr( 62, 60, "House") disp:drawXBM( 0, -5, 60, 60, xbm_data ) end --Converter Image to *.Mono with --http://www.online-utility.org/image_converter.jsp?outputType=MONO function bitmap_test(delay) file.open("prueba.MONO", "r") xbm_data = file.read() file.close() disp:firstPage() repeat xbm_picture() until disp:nextPage() == false
tmr.wdclr() end
init_spi_display() bitmap_test()

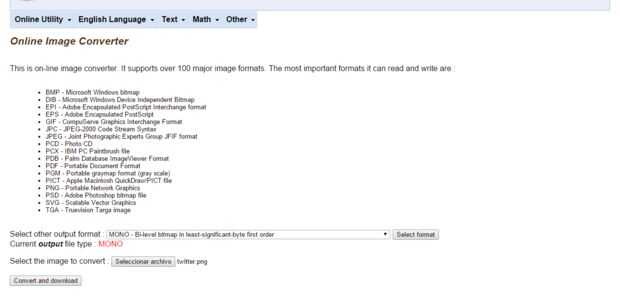

Con este ejemplo ustedes podrán mostrar cualquier imagen en su pantalla OLED pero no podemos subir la imagen al modulo wifi en formato PNG o JPG, el formato en el que deben estar las imágenes es. MONO para esto lo haremos con la siguiente herramienta online
http://www.online-Utility.org/image_converter.jsp...
Primero elegimos el formato, luego presionamos el botón "Seleccione formato", con eso debemos seleccionar la imagen queremos convertir y presionar el botón "convertir y descargar" Una vez hecho eso en nuestro ESPlorer presionamos el botón "upload" y seleccionamos el la imagen. MONO que deseamos subir, reiniciamos el modulo y aparecer algo así como esto
