Paso 2: Encontrar un terreno común
Si sólo está buscando a cuatro hilos, estás de suerte, es un motor bipolar. Todo lo que tienes que hacer es averiguar que dos pares de cables van juntos.
Si tienes un motor unipolar, o más de 4 cables, vas a tener que romper el ohmímetro. Lo que buscas es el hilo neutro (tierra) para cada mitad. Se puede decir que es un motor bipolar porque tiene la mitad de la resistencia a cualquiera de los polos que los polos se hacen a través de ellos mismos.

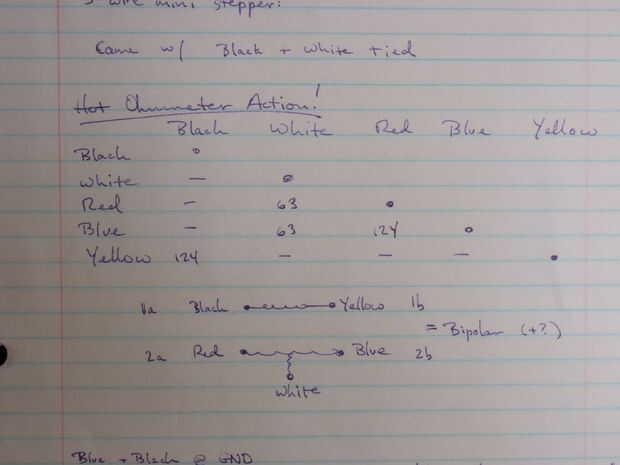

En la foto es mis notas de conectar los cables a los cables y observando la resistencia (o si está conectados a todos). Se puede ver que el blanco es la base para el fondo trío b y c tiene la mitad la resistencia al rojo o azul que tienen entre sí.

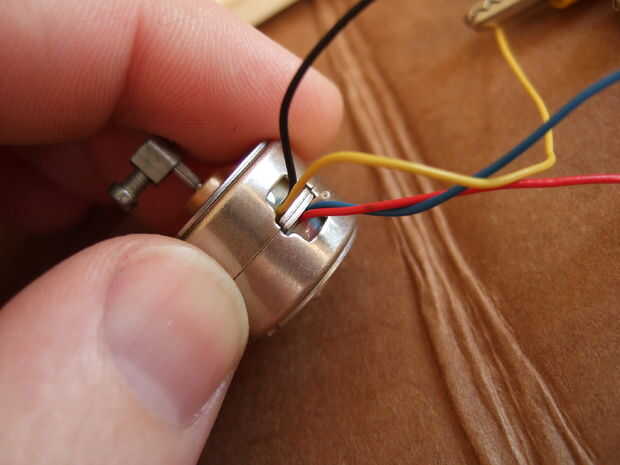

(Este motor de extraño y no tiene un centro de tap de la bobina del imán superior. Es como medio bipolar, unipolar a la mitad. Tal vez usted podría utilizar esto para rotación de sentido en la bobina de rojo, blanco y azul cuando está impulsada la bobina negro y amarillo.)
