Manejo de formas de onda de LapTop (11 / 18 paso)

Paso 11: Traducir una curva NPN

Corregir la ruta el texto a continuación antes de pegar en la ventana de scilab.
La siguiente ganar escala y offset de formas de onda de cambio capturado.
Va a producir un gráfico de NPN en términos de tensiones y corrientes.

Puesto que todas las señales son juntado, AC.
Compensaciones se han añadido a las parcelas para traer el origen cercano a cero.

=== Copy_Paste_into_Scilab ===
path='/users/donsauer/downloads/NPN.wav' / / < === corregir su ruta de archivo
[snd,Fs,bits]=wavread(path);
[ch,n]=size(snd)
a=get("current_axes");
t=a.title;
t.font_size=4;
plot2d (7.78 * snd (1, 1-5) + 2.6, 0.0066*snd(2,1:n-5) + .8e-3) //add gain offset
xtitle("NPN_Curve_Tracer","Collector_V","Emitter_amps");

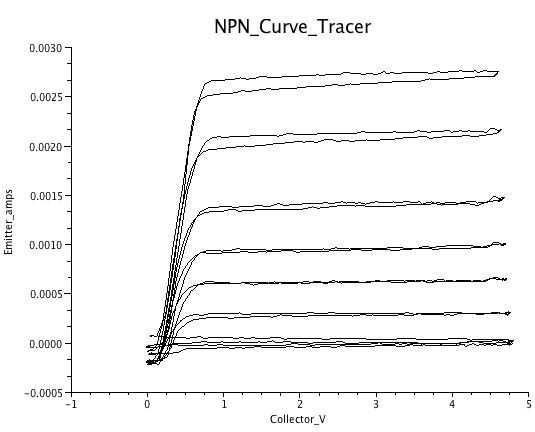

=== And_Get_the_Following_Results ===
