Paso 12: Traducir una curva PNP
Para PNPs, las escalas de aumento pueden ser invertidas para asemejarse a un NPN.
=== Copy_Paste_into_Scilab===path='/Users/donsauer/Downloads/pnp.wav' / / cambiar a la ruta del archivo
[snd,Fs,bits]=wavread(path);
[ch,n]=size(snd)
a=get("current_axes");
t=a.title;
t.font_size=4;
plot2d (-7.78*snd(1,1:n-5)+2,-0.0066*snd(2,1:n-5) + 1.65e-3) //add gain offset
xtitle("PNP_Curve_Tracer","Collector_V","Emitter_amps");

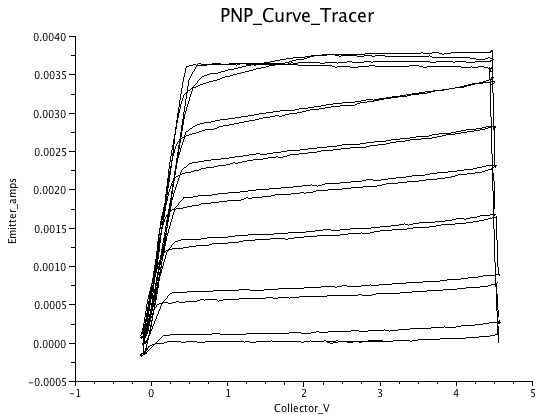

=== And_Get_the_Following_Results ===
