Paso 13: Traducir una curva NMOS
Esta simulación fue comparado con el silicio en el mismo portátil al mismo tiempo.
=== Copy_Paste_into_Scilab ===
path='/users/donsauer/downloads/NMOS.wav' / / < === cambiar a la ruta del archivo
[snd,Fs,bits]=wavread(path);
[ch,n]=size(snd)
a=get("current_axes");
t=a.title;
t.font_size=4;
plot2d (7.78 * snd (1, 1-5) + 2.6, 0.0066*snd(2,1:n-5) + .49e-3) //add gain offset
xtitle("NMOS_Curve_Tracer","Drain_V","Drain_amps");

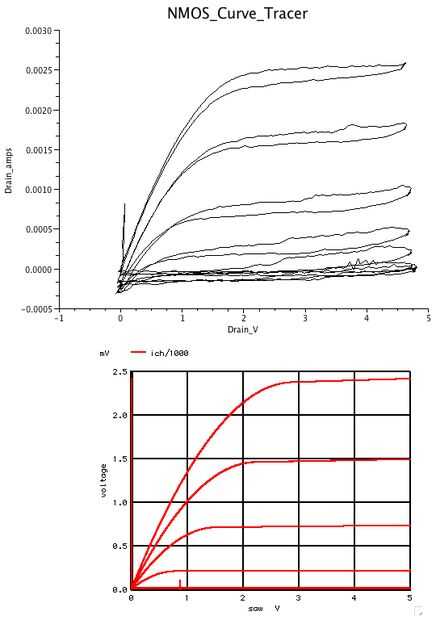

=== And_Get_the_Following_Results ===
