Manejo de formas de onda de LapTop (18 / 18 paso)

Paso 18: La medida inicial de IC

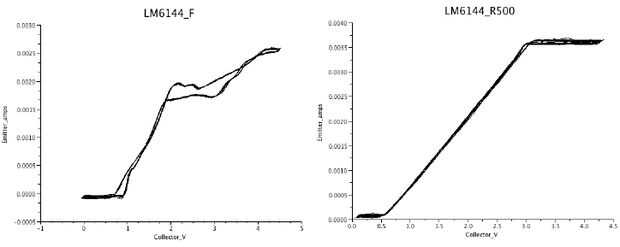

Se puede ver cómo un IC se inicia mirando la corriente.

Por ejemplo, el LM6144 tiene un bandgap que puesta en marcha en un diodo y tensión se sentó.
La energía de salto está diseñado para activar todo lo que todo es funcional,
pero en una muy actual limitado modo.
Esto se ha llamado muerte elegante.
Permite un Amp Op a la energía hacia abajo sin volverme loco.

En sentido inverso, un IC es solo un diodo.
Este circuito parece desear alguna resistencia en serie al medir diodos.
