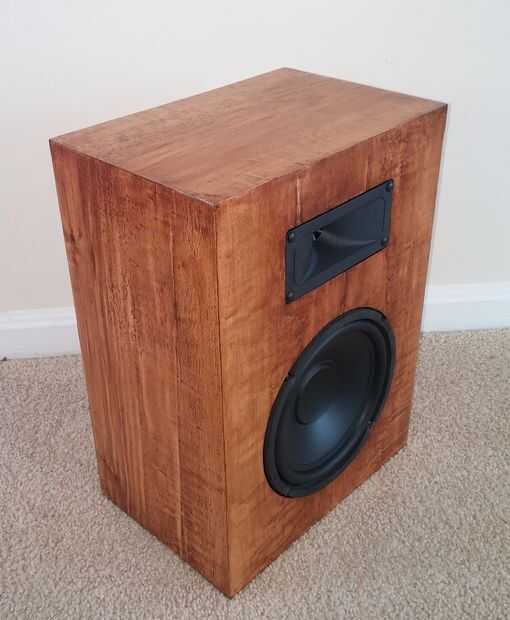

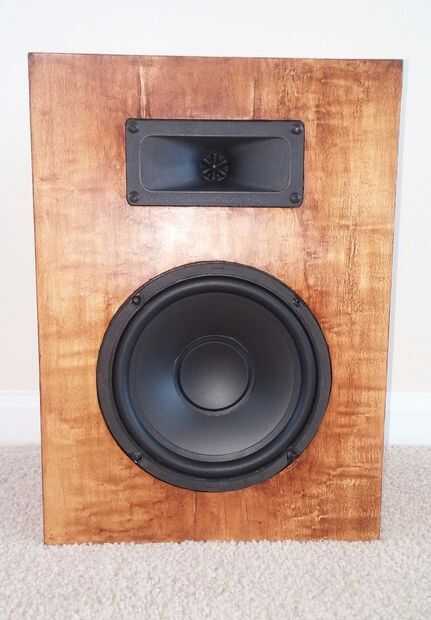

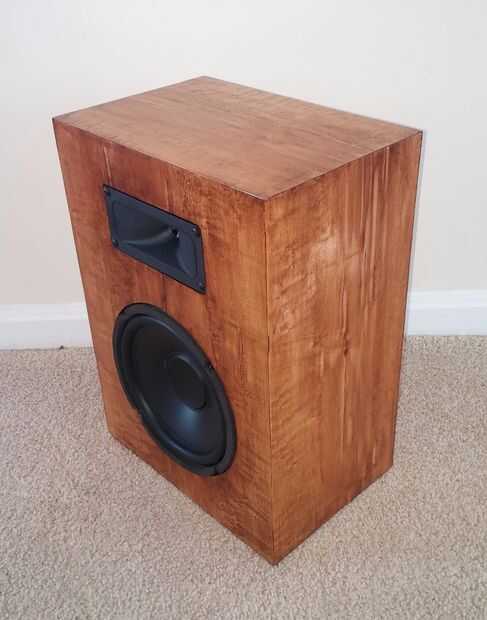

La idea detrás de este proyecto era construir un par de altavoces para usar como monitores en mi mini estudio en casa, el costo debe ser altavoces de monitor menos comparables.
Comenzó con la selección de bajo costos y relativamente buenos rendimientos woofers y tweeters. Elegí un par de MCM Electronics parte número 55-2971 (8" Woofer) http://www.mcmelectronics.com/product/55-2971 para $27,77 incluyendo el envío y un par de Tweeters de pirámide (TW-12) que compré en ebay para enviar $6,99 incluido.
Las especificaciones del woofer son: ancho de banda de funcionamiento: 50Hz ~ 6KHz, capacidad de manejo de potencia de 70W y RMSSensitivity (1W/M): 89 dB. Las especificaciones de tweeters: ancho de banda de operación: 3,5 kHz ~ 30KHz, capacidad de manejo de potencia de 200W y RMSSensitivity: 92dB (1W/M). Coinciden bien, tener que disminuir la respuesta del tweeter en 3 dB para una respuesta en frecuencia más plana del altavoz como un todo.
Otros elegido diseñar Especificaciones:
- Volumen de la caja:.55 ft3, basado en las recomendaciones de un revisor de los altavoces. Pequeña que tiene sentido para mi aplicación, manteniendo una respuesta aceptable baja freq.
- Gabinete sellado: Construcción más fácil. Más que perdonar en términos de dimensiones. Hasta un 10% de error en tamaño no afectaría la respuesta de freq de caja tan mala como en un armario de portado.
- Material de construcción: MDF. Es de bajo costo, robusto, fácil de trabajar y neutral en términos de respuesta de frecuencia.
- Impedancia: 8 Ohms
Herramientas:
- 1/4 pulg 2.4 Amp fresadora
- Rompecabezas
- Taladro reversible 3/8
- Juego de destornilladores
- Pinzas
- Cuchillo para uso general
- Tijeras
- Las abrazaderas y las abrazaderas de esquina
- Brocas, brocas rectas (1/4 pulg, 1/2 pulg.), al ras de router bit 1/2 pulg.
- Banco de trabajo portátil
- Soldadura de hierro
- Regla
- Lápiz
Materiales (para 1 altavoz):
- 2 estantes 3/4 pulg x 12 pulg x 4 ft MDF
- 2 hojas de chapa de madera. 14,5 pulg. x 40,5 pulg.
- 5/8 pulg. Taco de madera cuadrado
- Diferentes granos de arena papel (80, 120, 150, 220)
- Lana de acero 0000
- Mancha de madera, acabado de poliuretano madera
- Pinceles, alfombras de algodón
- Pegamento para madera
Electrónica:
- 8" woofer - MCM parte #55-2971
- Tweeter piezoeléctrico - pirámide TW-12
- condensador no polarizado de uF 1
- resistencia 1 x 100 Ohm 2 Watt
- resistencia 1 x 50 Ohm 2 Watt
- Regleta de terminales (para el filtro de paso alto)

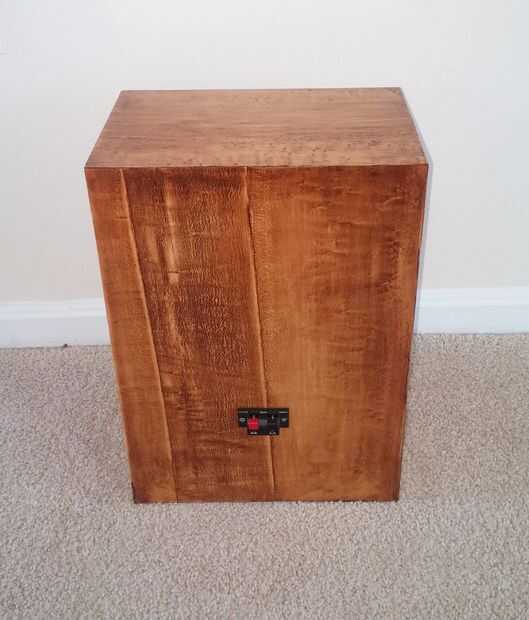

- Conector de altavoz
- 4 pies de cable de parlante
Varios:
- Tornillos para madera
Vamos a empezar
