Paso 13: Terminando
Sólo queda completar la electrónica.

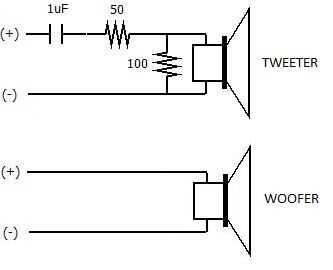

El circuito es un filtro básico y las 2 resistencias bajará la ganancia del tweeter de 3 db. Tenía resistencias de 10 vatios, pero funcionan así resistencias de 1 vatio para un altavoz de 20 vatios. El filtro va en la línea de tweeter, el woofer se conecta directamente al conector de audio.

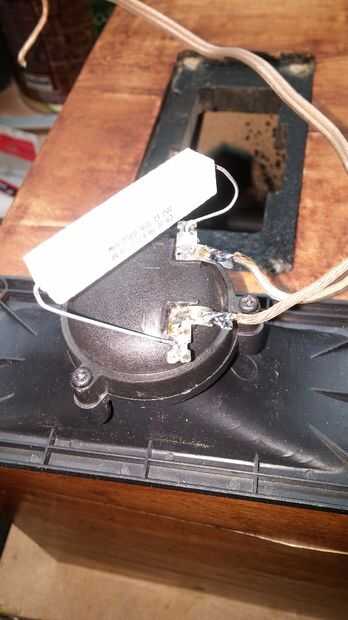

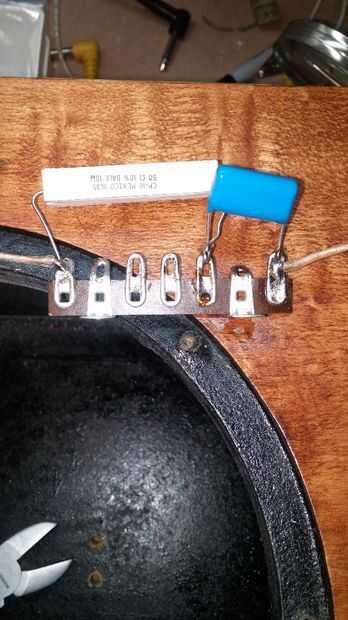

El circuito de la soldadura. Usé una regleta para el conector en serie de condensador y la resistencia de 50 ohmios y el conector del terminal en el tweeter soldar el resistor de 100 ohmios que va en paralelo con él. Esta resistencia protegerá el tweeter de cualquier frecuencia baja no deseados fotos 2 y 3.
Pinté el interior de los recortes de altavoz negro para un mejor acabado como se muestra en las fotos 2 y 3.
Conecte los altavoces.
El costo total por altavoz en mi caso fue de menos de 30 dólares. Yo quería asequible una razonable buena calidad.
Listo.
