Paso 5: Altavoces colocación y recortes
Uno de los tableros de 16,5 pulgadas x 10 pulgadas tendrán los recortes para los altavoces. Por simplicidad que he decidido tener los altavoces centrada de los lados y equidistantes de arriba a abajo.

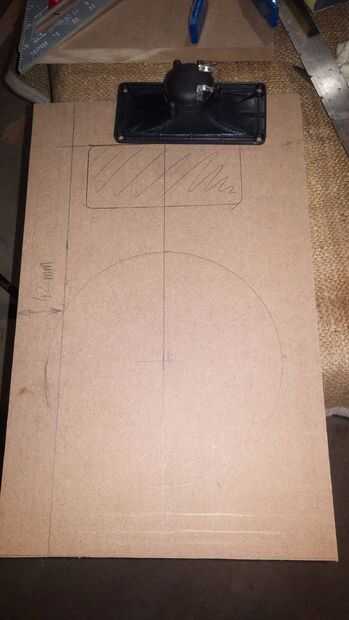

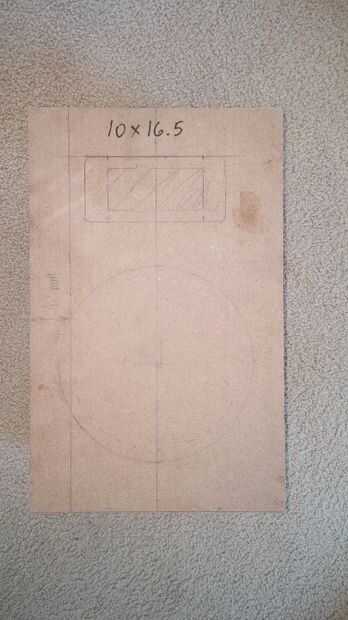

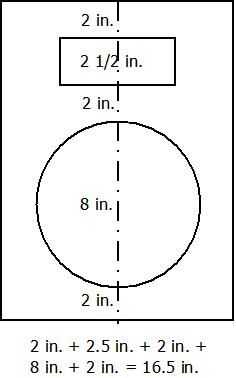

Lo bueno de este enfoque (para mi configuración particular) es que el tweeter es de 2 1/2 pulg y el woofer de 8 pulgadas, que permite un espaciamiento igual de 2 pulgadas entre las partes. La distribución se muestra en la foto 1, Foto 2 es el dibujo real en el tablero frontal del altavoz.

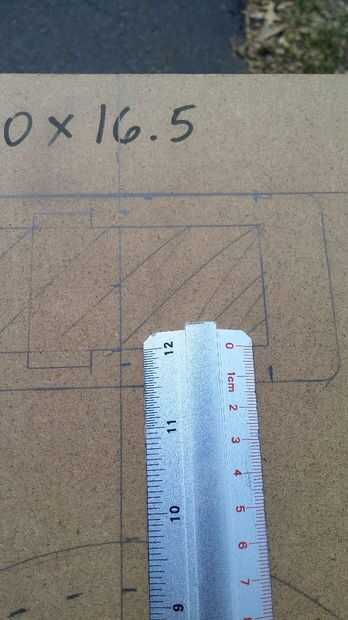

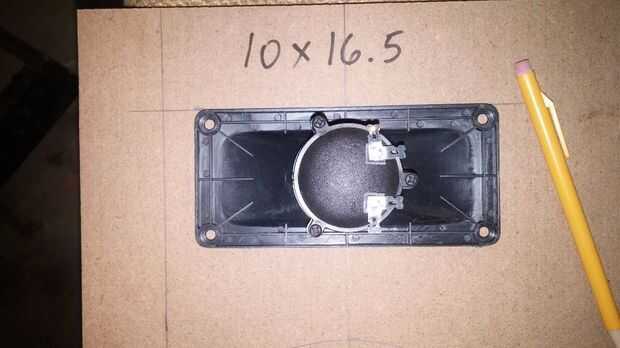

Foto 3 es una de la parte posterior del tweeter. Muestra la diferencia entre el tamaño externo del tweeter y el recorte necesitada. El corte real es 45 mm (aproximadamente 1,75 pulg) 95 mm (3,75 pulg.). También se debe cortar una ranura más grande para los tornillos que sujetan el cuerno con y el transductor.
Foto 4 muestra los recortes para el tweeter y el woofer. El diámetro requerido para el corte del woofer es de 182 mm (7,17 pulg.)
Foto 5 es la corrección de la abertura de altavoz de agudos para que el transductor y los tornillos asociados pueden ir a través de él.
