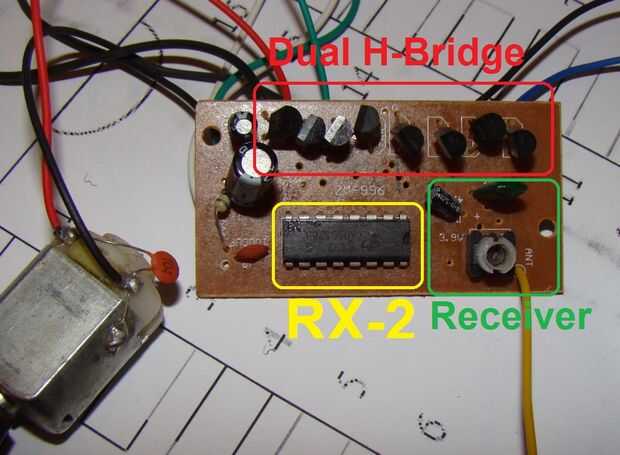

El circuito común de coche RC consiste en:
Circuito 1-receptor que es definir la frecuencia que el coche funcionará (por ejemplo 40Mhz o 27 Mhz).
Controlador de 2 chip (circuito de multiplexor).
Circuito de 3-doble puente H para manejar dos motor de la C.C. (de adelante hacia atrás y el otro para la dirección).

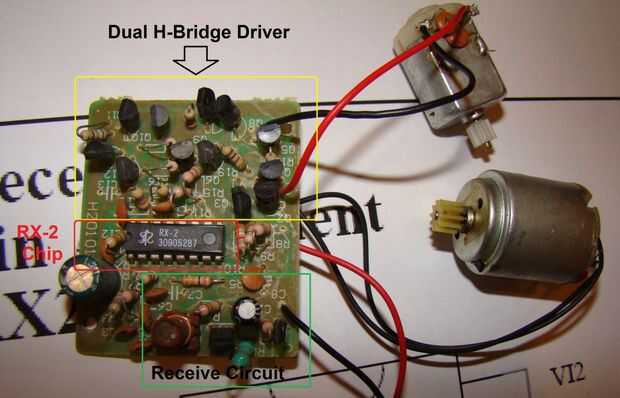

se puede ver que de la imagen de arriba, es un poco complicado encontrar la base de los transistores que harán el trabajo motor, también tomará mucho tiempo, así que en vez de eso Descargar hoja de datos del controlador y del diagrama de pines del chip podemos rastrear las clavijas de puente H directamente.
Viruta de regulador RX-2:
RX-2 es una obra de chip receptor de cinco función como un de multiplexor y el multiplexor de este chip llamado TX-2, que se encuentra en el control remoto de la .it del coche del RC de un IC muy interesante y compatible con RF e infrarrojo (ver hoja adjunta).

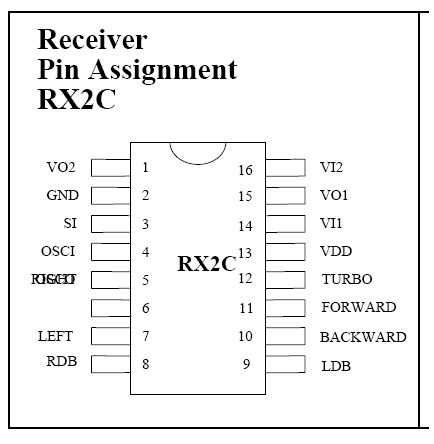

Ahora desde el diagrama de pines se muestra en la siguiente imagen usted puede localizar los pins de H-novia (pines 6, 7 para derecha e izquierda) y (10,11 para el perno hacia atrás y adelante).
Mediante la conexión de + 5 voltios a estos pins podrás controlar los motores, pero tenga cuidado de no conectan 5 voltios a derecha e izquierda o adelante y atrás en el mismo tiempo, usted podría quemar su circuito (dependa de diseño de circuito).
Ahora puede quitar el chip RX-2 y conectar los pines de puente H para un regulador micro pero es mejor que conectar una resistencia de 330 ohmios entre ellos para limitación de corriente.
Si te gusta o encontrar útil este tutorial, por favor vote por él en el concurso de trucos & electrónica.
Mis saludos
Husam
